PPDW卡盘+压紧组合管道自动焊机

You are here:

PPDW卡盘+压紧组合管道自动焊机



    型号规格

    适用管子直径Ф40-426/Ф60-630mm,罐体容器直径Ф168-830mm或Ф219-1219mm; 其他规格可定制。



    在线咨询

产品图片

产品详情

设备组成:

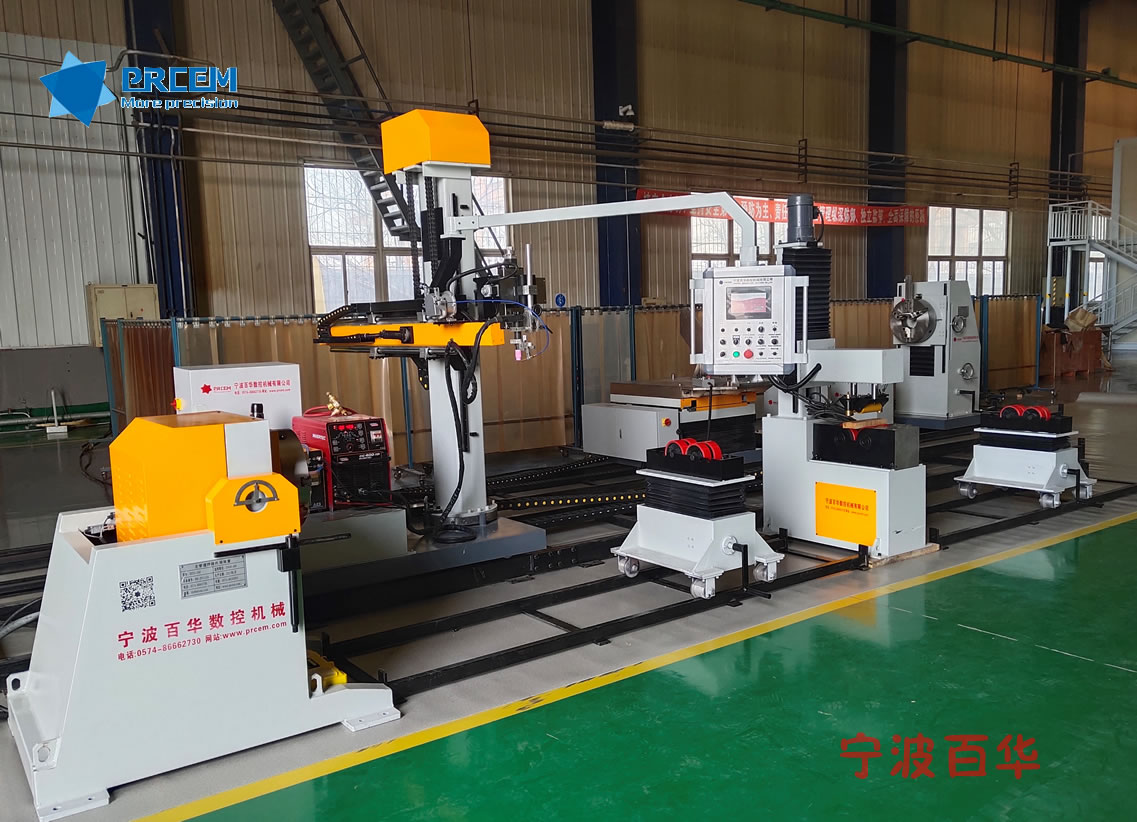

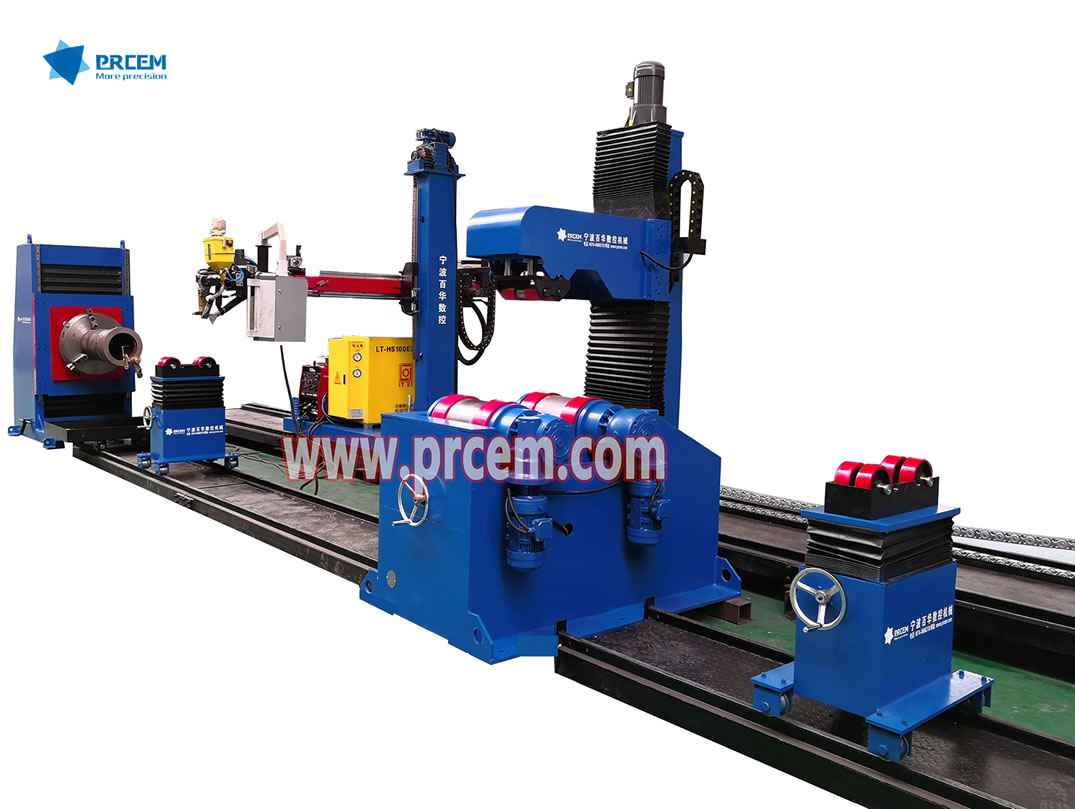

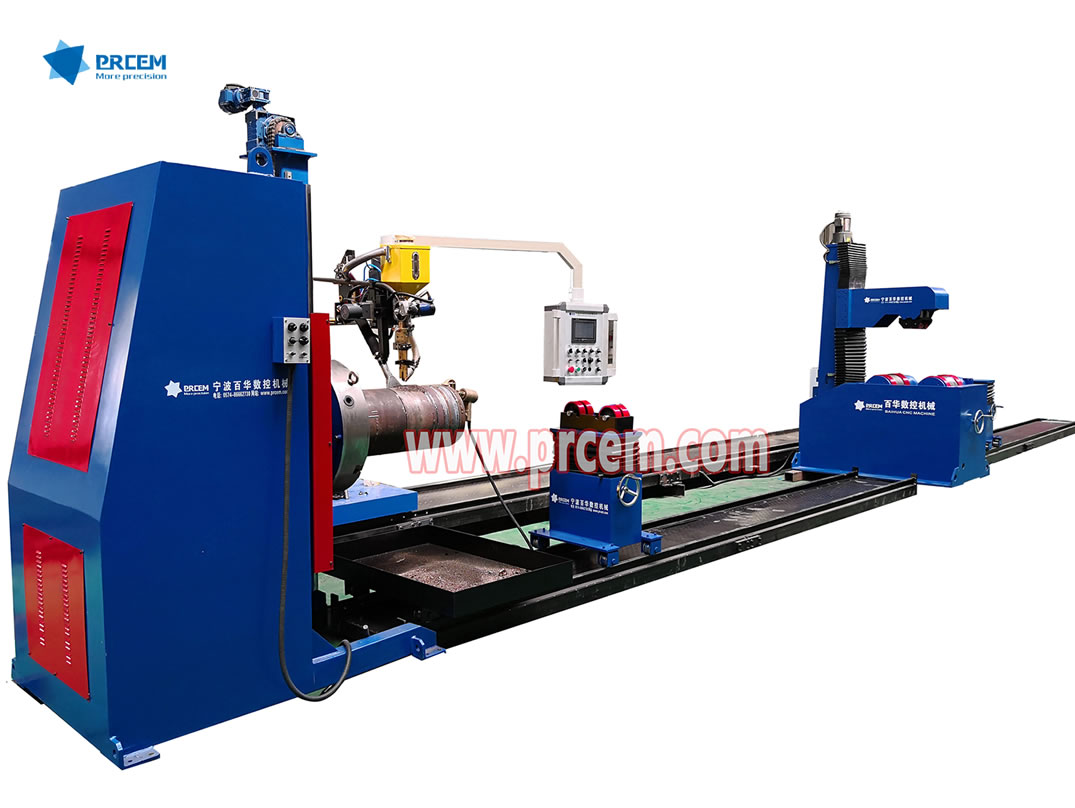

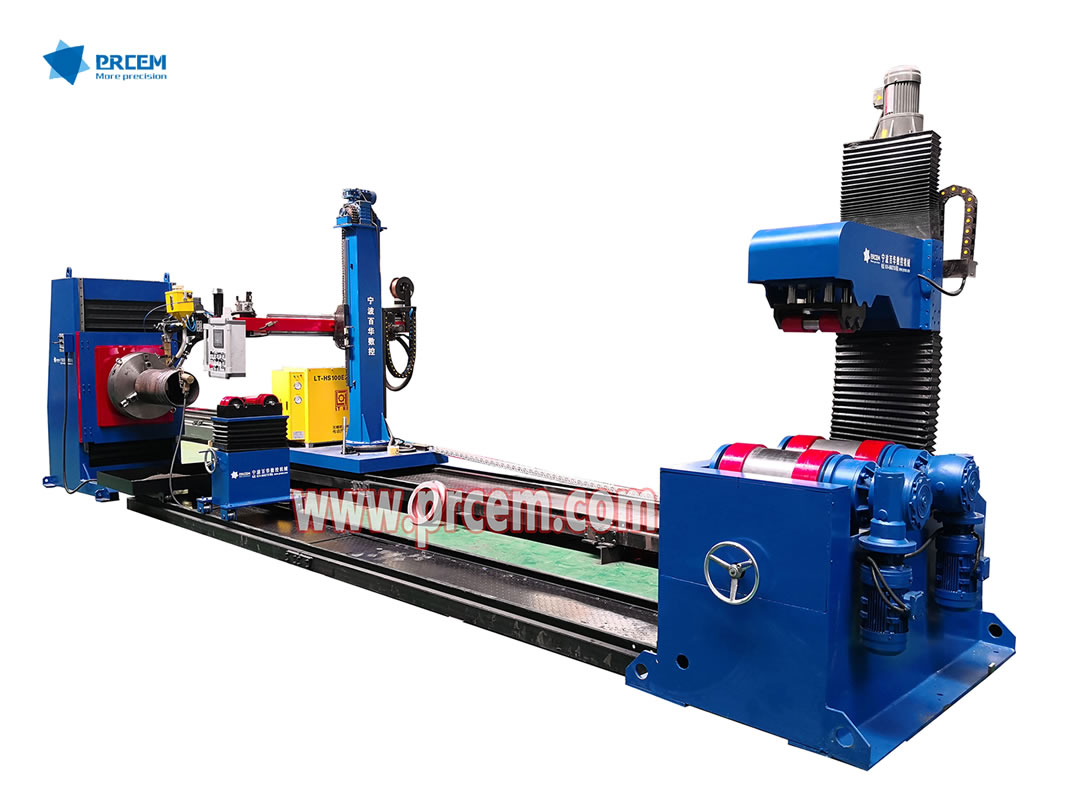

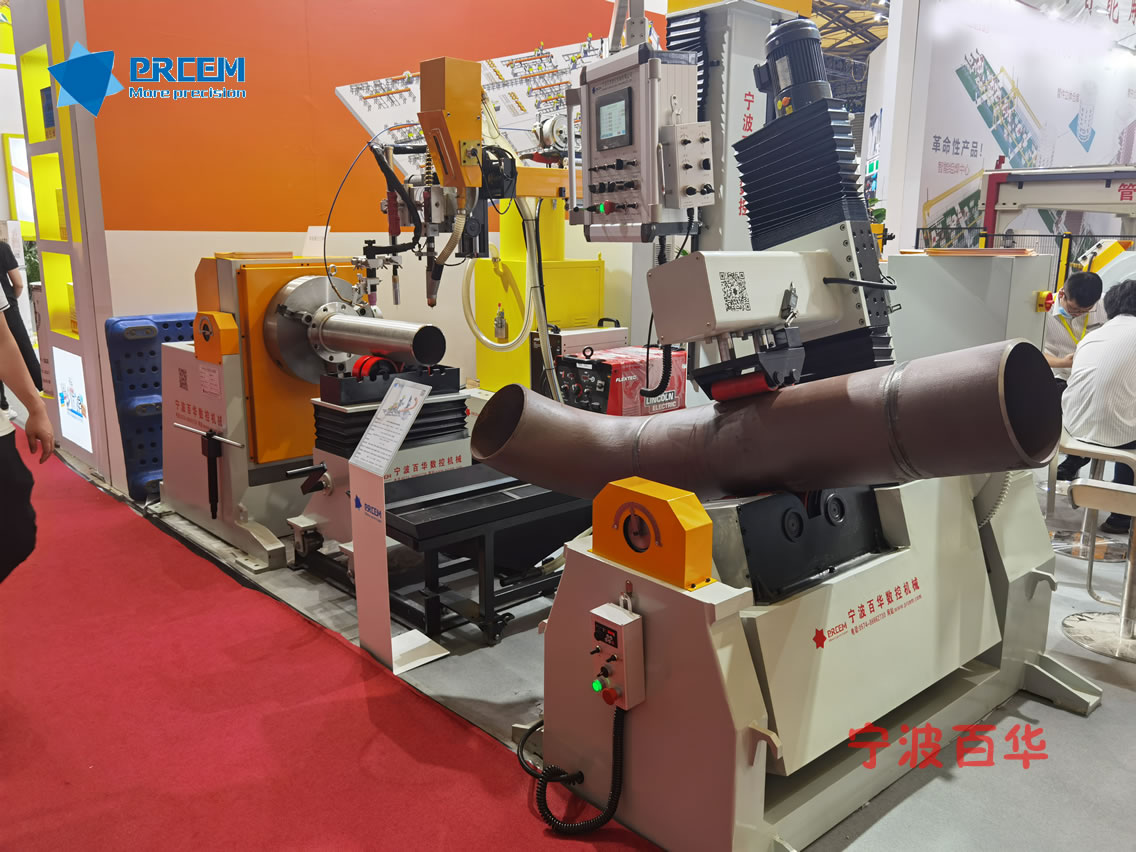

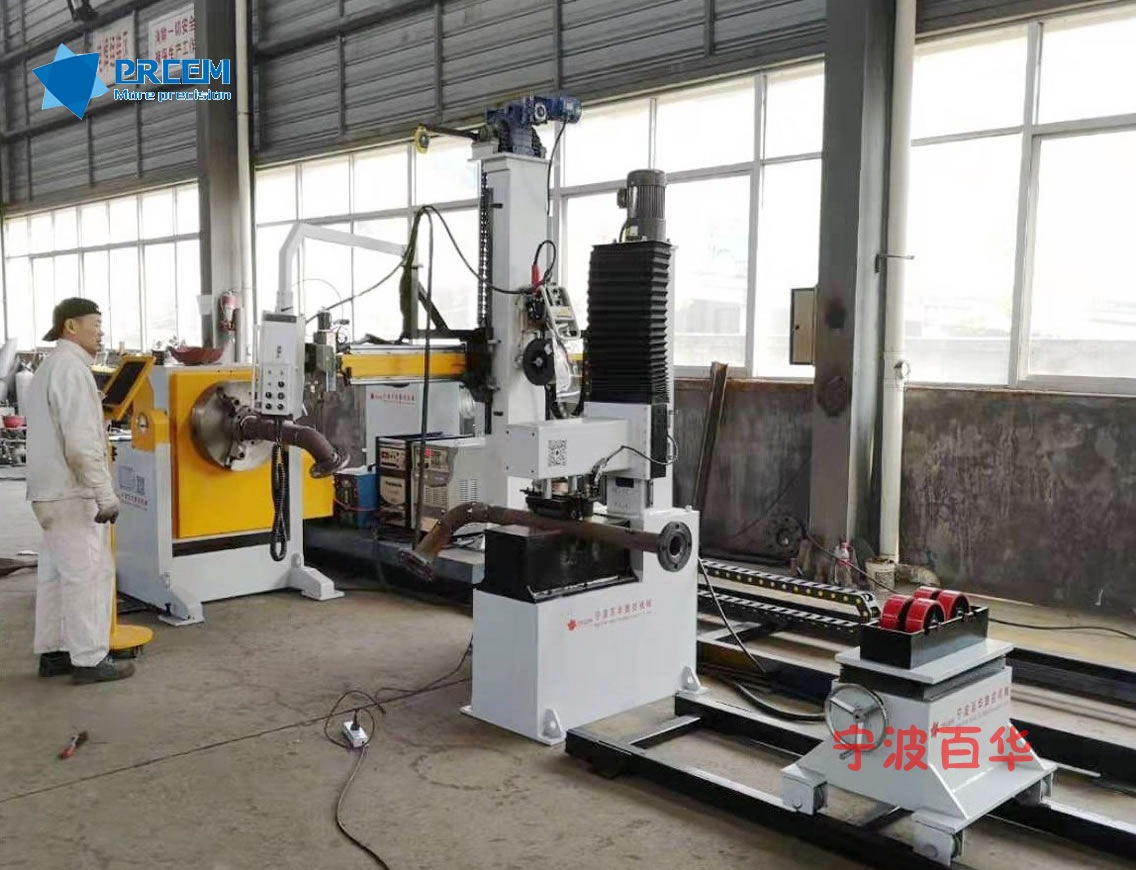

①压紧式管道自动焊机主机+管子-管件焊接中心+焊接电源+配套托架等

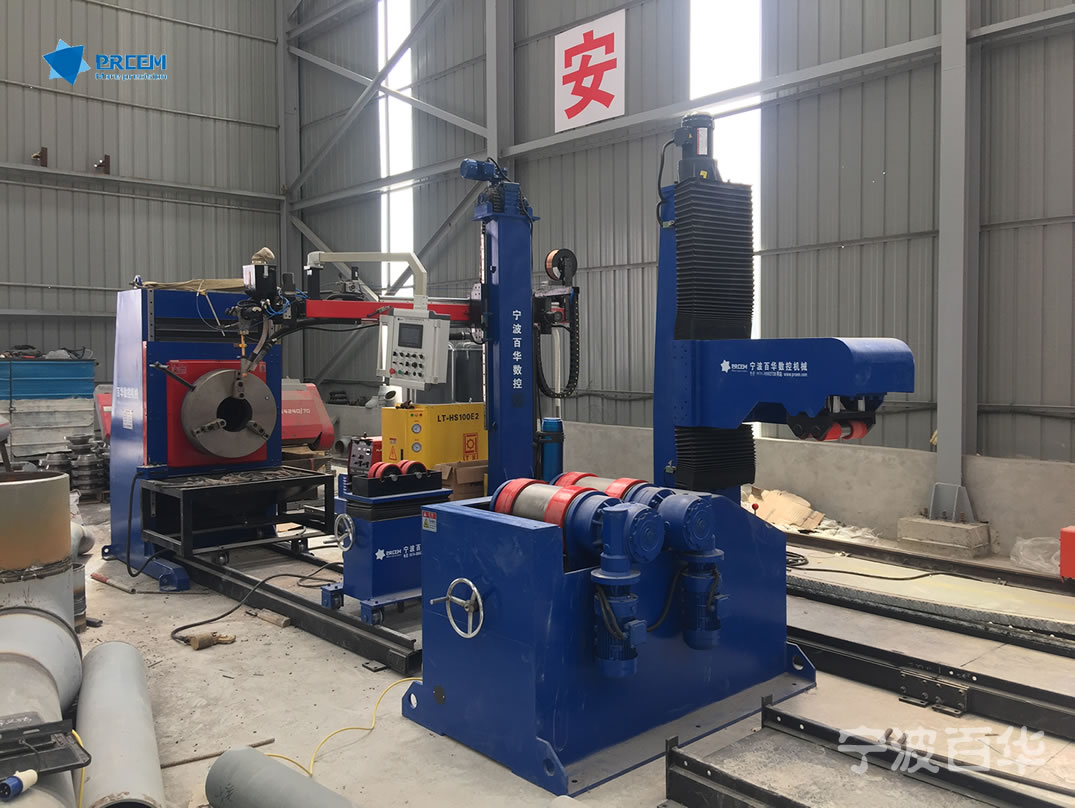

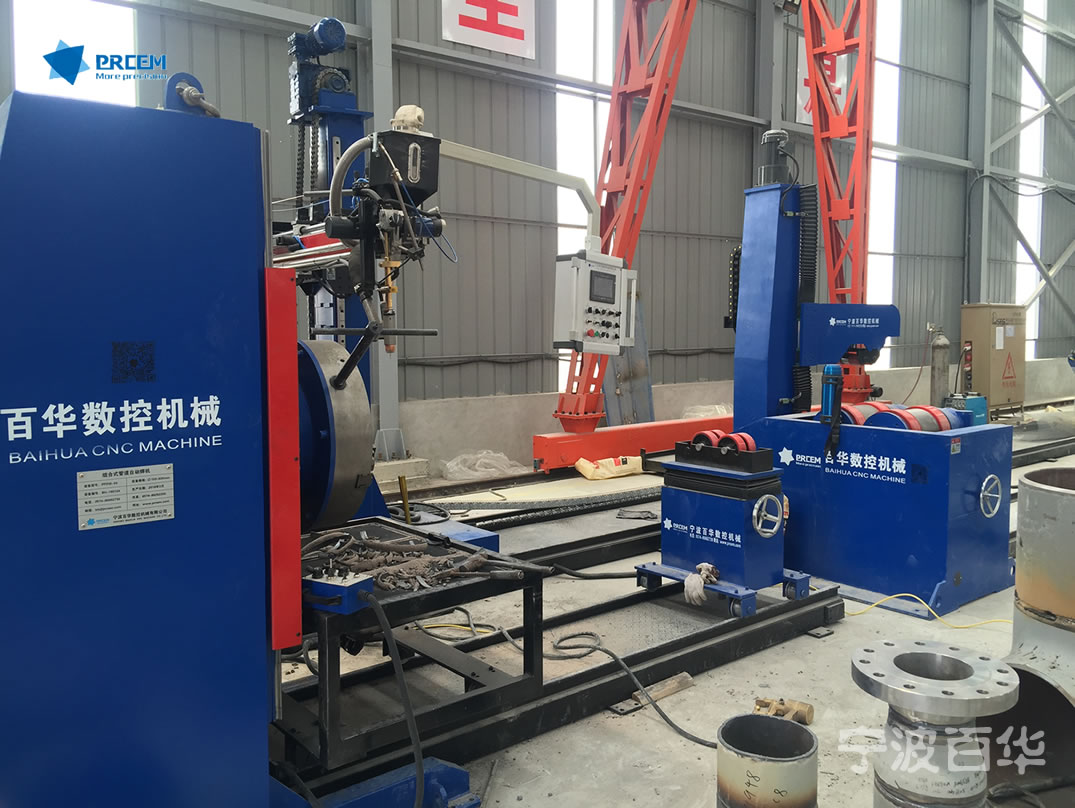

②龙门式焊接机+卡盘式变位机+驱动滚轮组+焊接电源+配套托架等

设备用途:

        该型自动焊机主要用于各个行业的管道、罐体容器等的自动焊接。 采用压紧式管道自动焊机主机+管子-管件焊接中心+焊接电源+配套托架组合可实现:

① 利用管子-管件焊接中心卡盘卡紧可实现高效的短管-短管、短管-法兰、短管-弯头、短管-三通、短管-大小头、管件-管件、短管-锥形管等工件的自动焊接;

② 利用压紧式管道自动焊机主机采用上下压紧工件并配合配套托架支撑可实现高效的长管-短管、长管-锥形管、长管-法兰、长管-弯头、长管-三通、长管-大小头等工件的自动焊接。

        采用龙门式焊接机+卡盘式变位机+驱动滚轮组+焊接电源+配套托架等:

① 利用龙门式焊接机+卡盘式变位机卡盘卡紧可实现高效的短管-短管、短管-法兰、短管-弯头、短管-三通、短管-大小头、管件-管件、短管-锥形管等工件的自动焊接

②  利用龙门式焊接机+驱动滚轮组可实现罐体容器的直缝和环缝焊接





焊接工艺:

  • 氩弧(TIG/热丝TIG)
  • 气保(GMAW)
  • 氩弧+气保(TIG/热丝TIG+GMAW)
  • 氩弧+埋弧(TIG/热丝TIG+SAW)
  • 气保+埋弧(GMAW+SAW)
  • 氩弧+气保+埋弧(TIG/热丝TIG+GMAW+SAW)
  • 其他

焊接质量:

  • 对接焊缝打底焊接可实现单面焊双面成型及焊缝余高控制;
  • 对接焊缝满足射线检测或超声波检测,Ⅰ级或Ⅱ级焊缝合格率98%以上;
  • 满足冲击、拉伸、弯曲等力学性能检验要求
  • 角焊满足焊角高度及承压试验要求。



如需详细了解详细技术参数请来电、来函垂询!
