PPBW系列重载压紧式管道自动焊机

You are here:

PPBW系列重载压紧式管道自动焊机



    型号规格

    PPBW-24/32/40/48 适用管径规格分别为DN50-600 DN100-800 DN200-1000 DN300-1200



    在线咨询

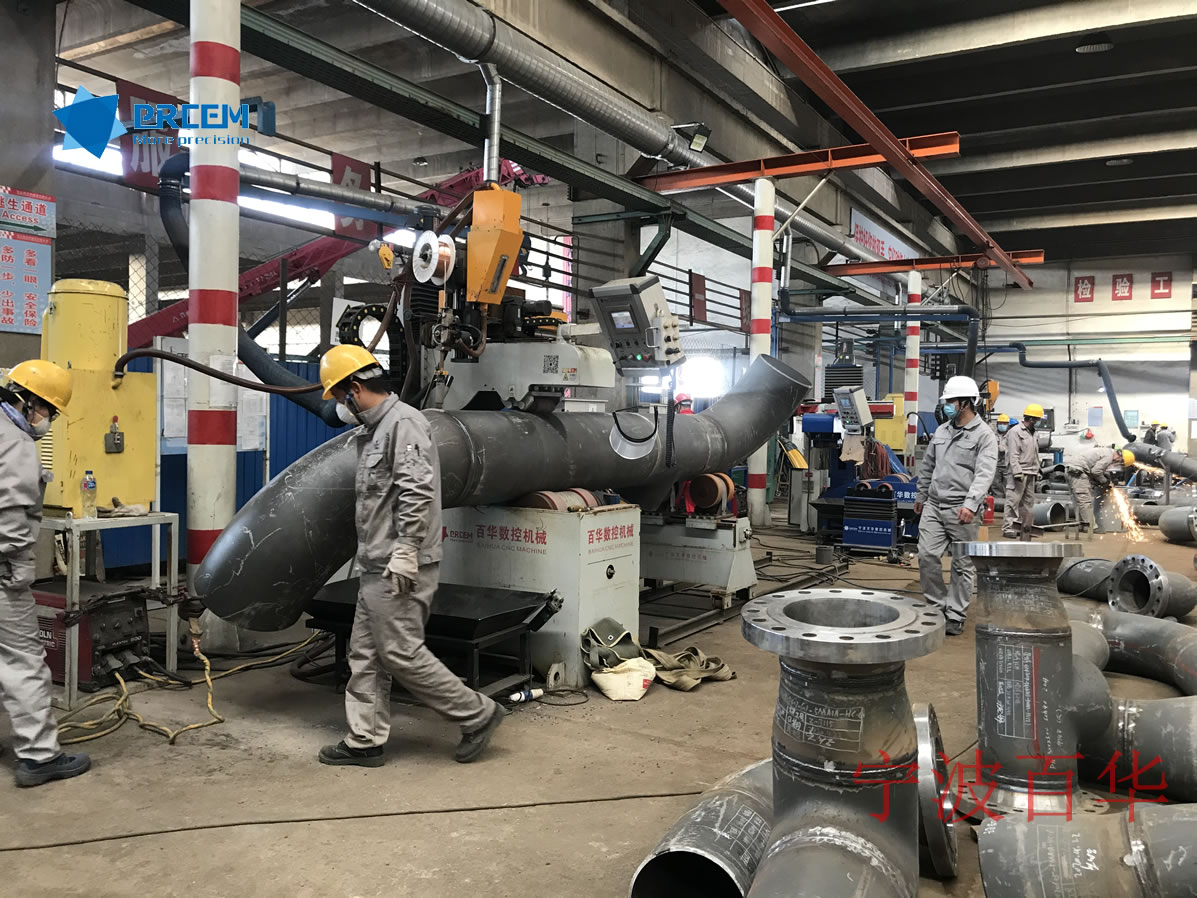

产品图片

产品详情

设备用途

宁波百华公司所生产的管道加工装备具有无可比拟的实用性及可靠性,该PPBW系列重载压紧式管道自动焊机根据使用工艺要求配备TIG/MAG/SAW三种焊接工艺可选,实现管道的打底、填充及盖面的自动焊接;



焊接质量

  外观成形美观,无裂纹、未熔合、未焊透缺陷,一次性焊接合格率99%以上;

  满足承压试验或冲击、拉伸、弯曲等力学性能检验要求。



主要参数





型  号



PPBW-24

PPBW-32

PPBW-40

PPBW-48

使用管径

2-24寸

DN50-600

4-32寸

DN100-800

8-40寸

DN200-1000

12-48寸

DN300-1200

适用壁厚

 5-60mm

5-80mm

5-80mm

5-80mm

适用材质

碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等

适用坡口型式

V、U、双V型等各种复合型坡口

适用管件焊缝

各种管段的对接焊缝,如管+管、管+法兰、管+异径、管+三通、管+弯头等

适用工件长度

≤12m

小车轨道长度

6/12m

焊接工艺

气体保护焊+细丝埋弧焊,实心盘状焊丝

使用焊丝规格

TIG/CO2/MAG/MIG:Φ1.0-1.6,SAW:Φ1.6-3.0

焊接速度(mm/min)

 CO2/MAG/MIG:200-350; SAW:300-600

      综合预制效率DN/天

 CO2/MAG/MIG:250-450; SAW:400-600

重载压紧式驱动主机

压紧式主机驱动方式

         电机+涡轮蜗杆减速机+包胶滚轮组

主驱动轮

主动旋转,4组聚氨脂包胶滚轮

驱动轮转速

0-1000mm/min,无极变频调速

压紧轮

从动旋转,4组聚氨脂包胶滚轮

压紧臂升降

电机+齿轮减速机+丝杆丝母+高精密直线导轨

压紧臂回转

0-360°旋转,便于上下管

压紧轮浮动伸缩量

50mm

立柱压紧力

5120N

旋转扭矩

每组13281N.M,共2组25562N.m

WSP管道焊接专家控制系统

PLC+人机界面,集成管理控制各种焊接工艺参数,操作者“速学速会”,缩短设备“投入-产出”周期

          焊剂输送/回收

自动焊专用焊剂输送回收一体机+移动式焊剂回收小车,

从焊剂料筒→焊剂漏斗→焊剂回收小车→焊剂料筒的自动闭环控制,焊渣通过焊剂回收小车进行过滤分离。

    设备使用安全

设备电气符合CE认证要求,绝缘安全等级/标准H/IP23

各功能动作设置安全限位,并有可靠的安全保护、急停按钮、接地及保险装置以防范误操作或意外事故

 供电条件

三相五线制,380V+10%/50HZ±1HZ
