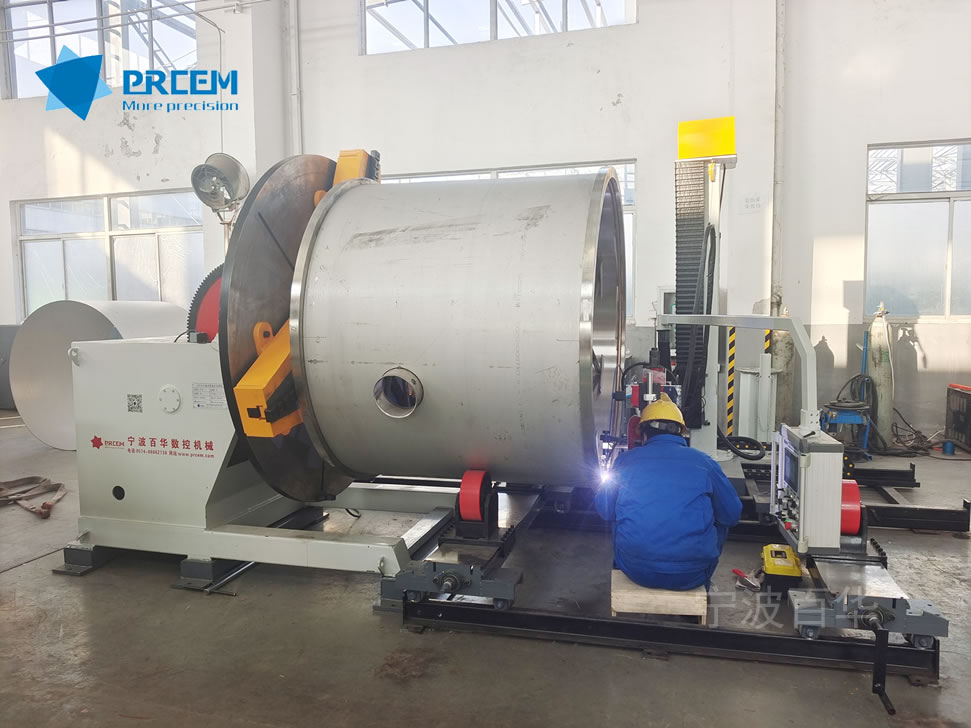

产品图片
产品详情
设备用途：
宁波百华公司所生产的焊割装备具有无可比拟的实用性及可靠性，该大直径卡盘式自动焊机可选择配备钨极氩弧焊（TIG)、熔化极气保焊（MAG/MIG)、埋弧自动焊(SAW)或等离子焊接(PAW)等，适用于化工反应釜、制药机械、食品机械、石化等行业压力容器、罐体、大直径管道的自动焊接。
设备配置
|
主要配置组成 |
单位 |
数量 |
备 注 |
|

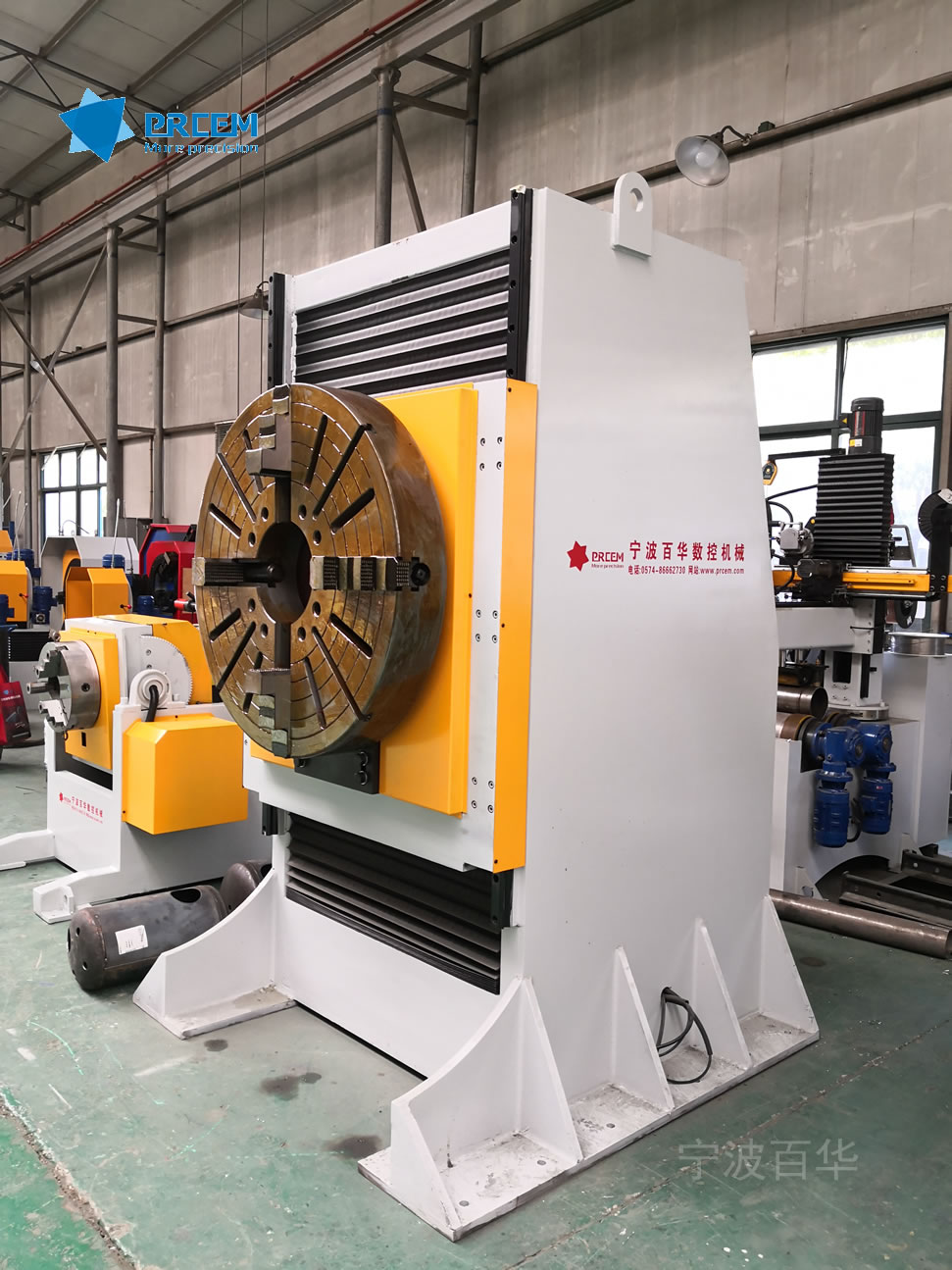

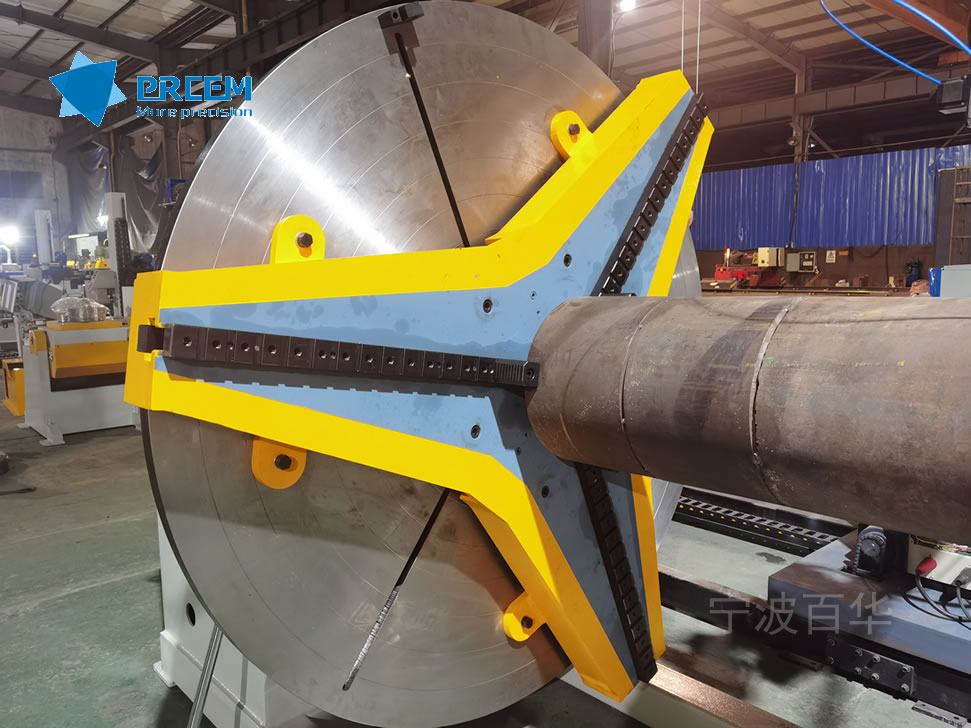

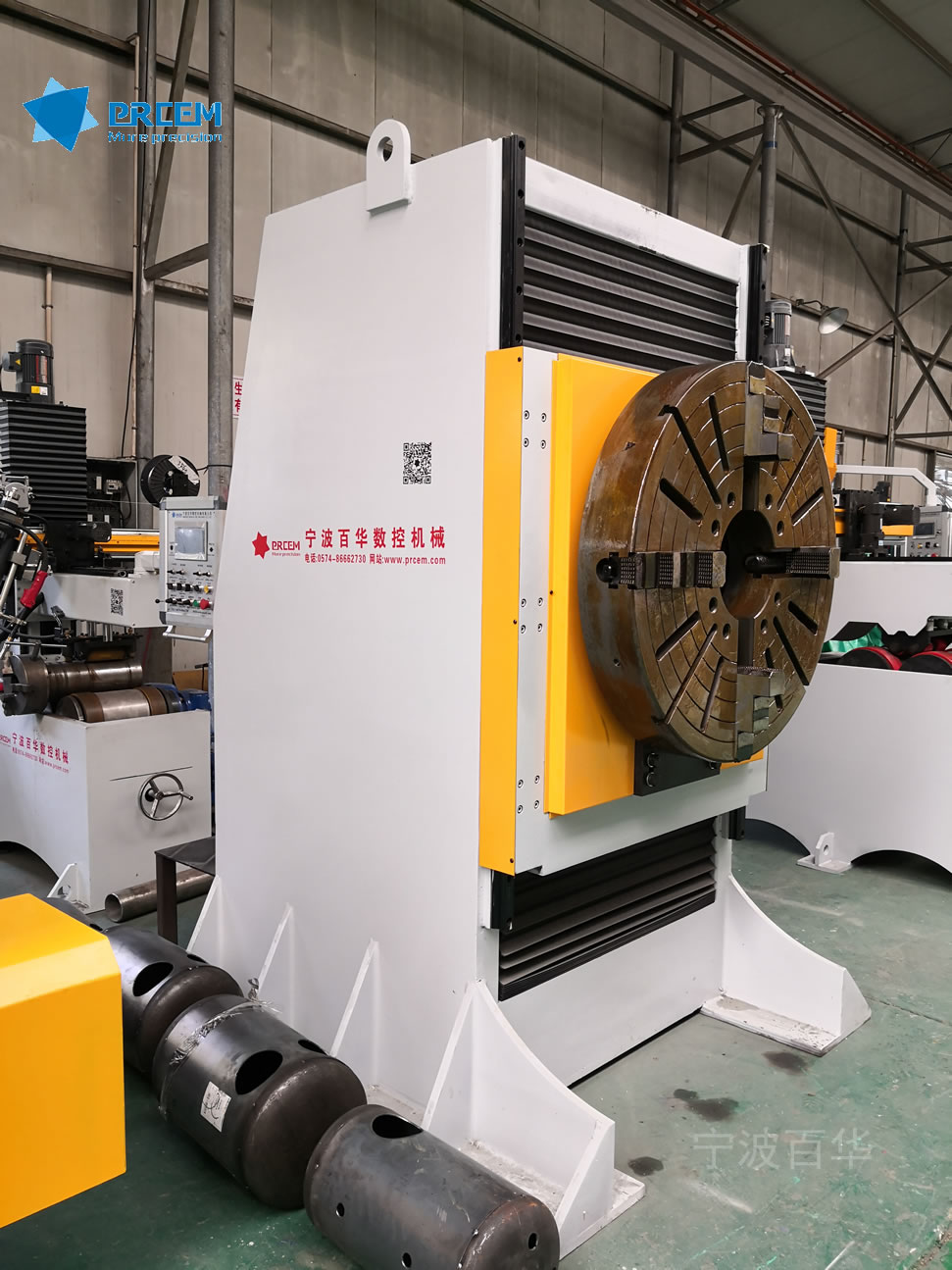

大口径管道旋转驱动主机 |
套 |
1 |

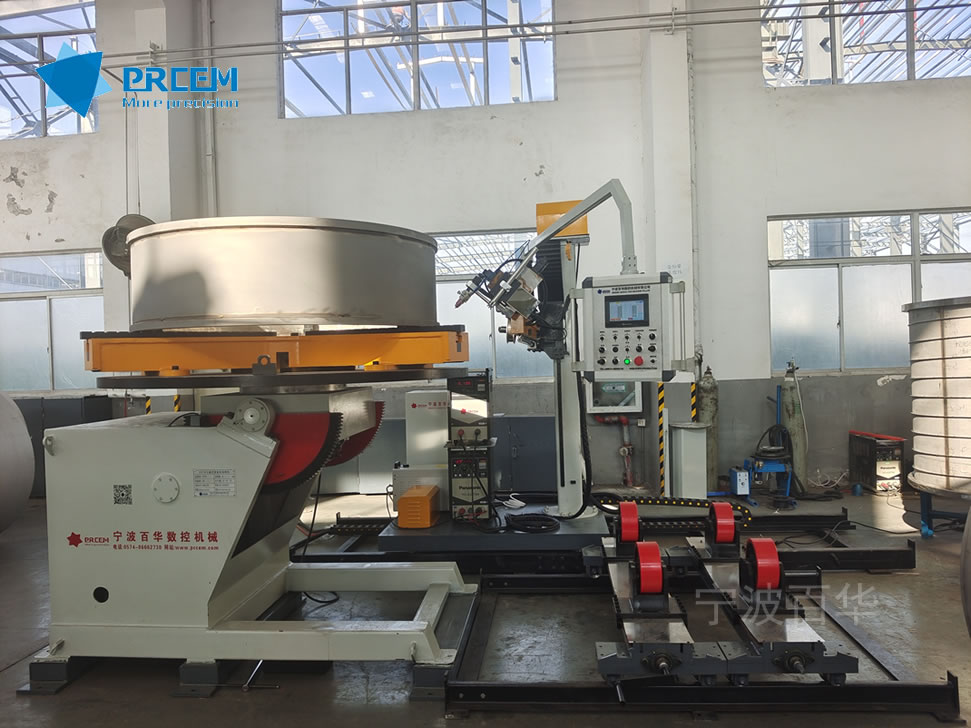

卡盘升降或翻转式，卡盘电动升降或0-90°翻转变位 |
|

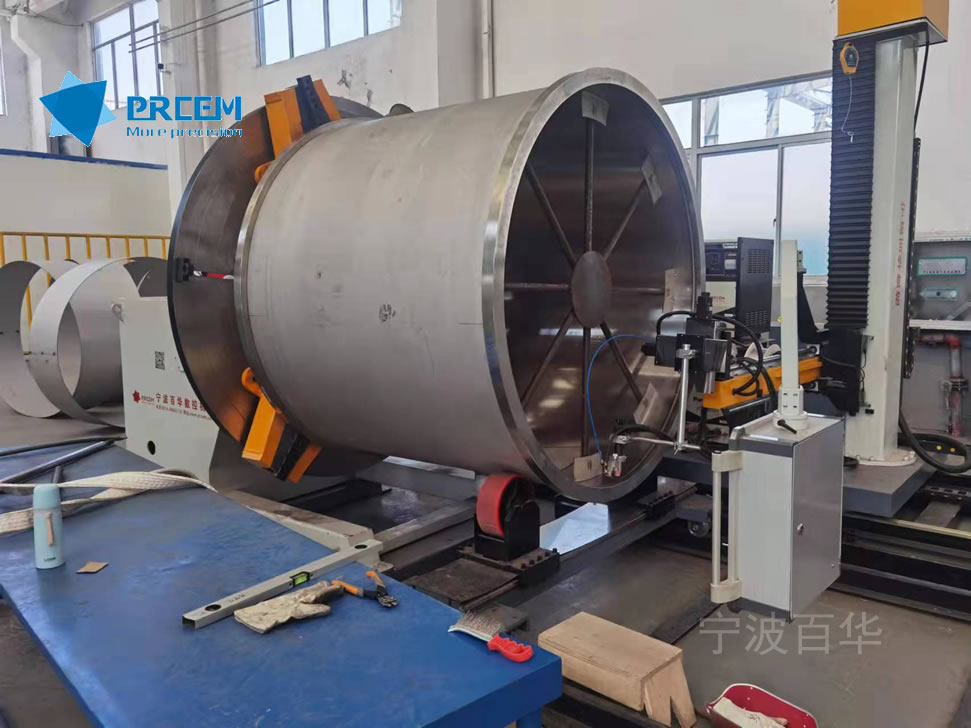

悬臂焊接主机及轨道系统 |
套 |
1 |
十字悬臂结构，悬臂可电动升降、电动伸缩，可沿轨道电动行走 |
|
工件支撑托架及轨道 |
套 |
2 |
满足不同直径的工件支撑 |
|
WPS焊接焊接专家管理系统 |
套 |
1 |
用于控制各种焊接程序 |
|
无线手持控制器 |
套 |
1 |
用于焊接过程的远程无线微调 |
|

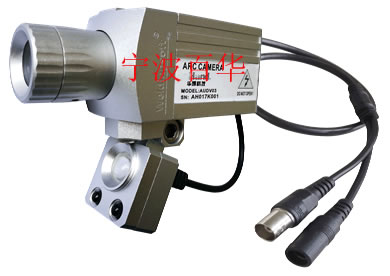

焊接监视系统 |
套 |
1 |

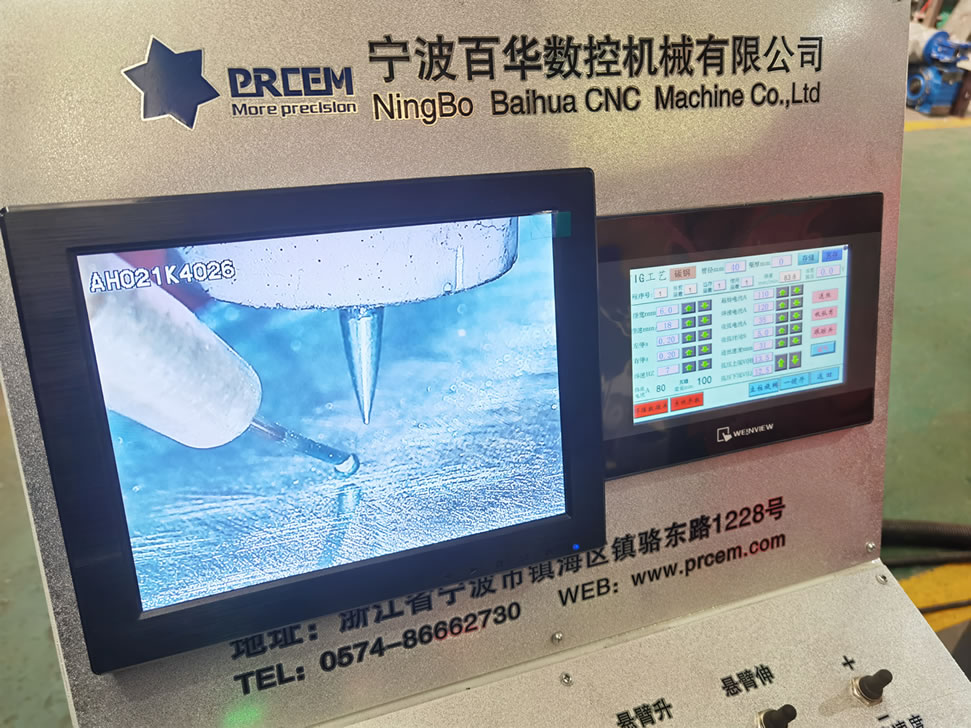

用于焊枪前方的摄像监控，可远程通过控制台上的液晶监视器观察 焊枪与焊缝的对中状态及焊接过程的熔池状态 |
|
焊接电源系统 |
套 |
1 |
可选装TIG\MAG\SAW\PAW等一种或多种集成一体式焊接工艺 |
设备参数
|
大直径卡盘式自动焊机 | |||
|
使用管径 |
Ø200-1000mm |
Ø600-1500mm |
Ø1000-2000mm |
|
适用壁厚 |
2-30mm | ||
|
适用材质 |
碳钢、合金钢、不锈钢、低温钢、双相不锈钢、铜镍合金等 | ||
|
适用坡口型式 |
V、U、双V型等各种复合型坡口 | ||
|
适用焊缝 |
大直径筒体、管道等环形工件的对接环焊缝、插接式角焊缝 | ||
|
控制系统 |

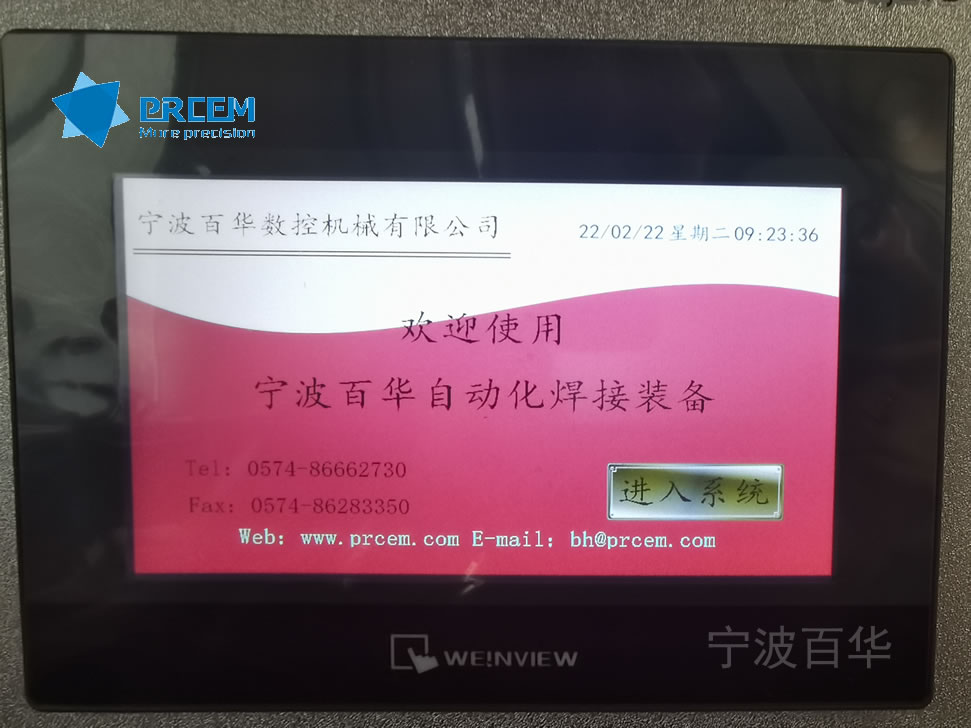

人机交互控制方式： PLC模块+触摸屏（人机界面）+功能按钮、开关 操作方式：通过触摸屏输入数据，利用功能开关旋钮进行过程控制 集成管理控制各种焊接工艺参数，操作者“速学速会”， 缩短设备“投入-产出”周期 | ||
|
供电条件 |
三相五线制，380V+10%/50HZ±1HZ | ||
