纵环缝自动焊接专机

    型号规格

    适用直径Ф300~2000mm以内的罐体、容器的自动焊接;各种规格可定制。





    在线咨询

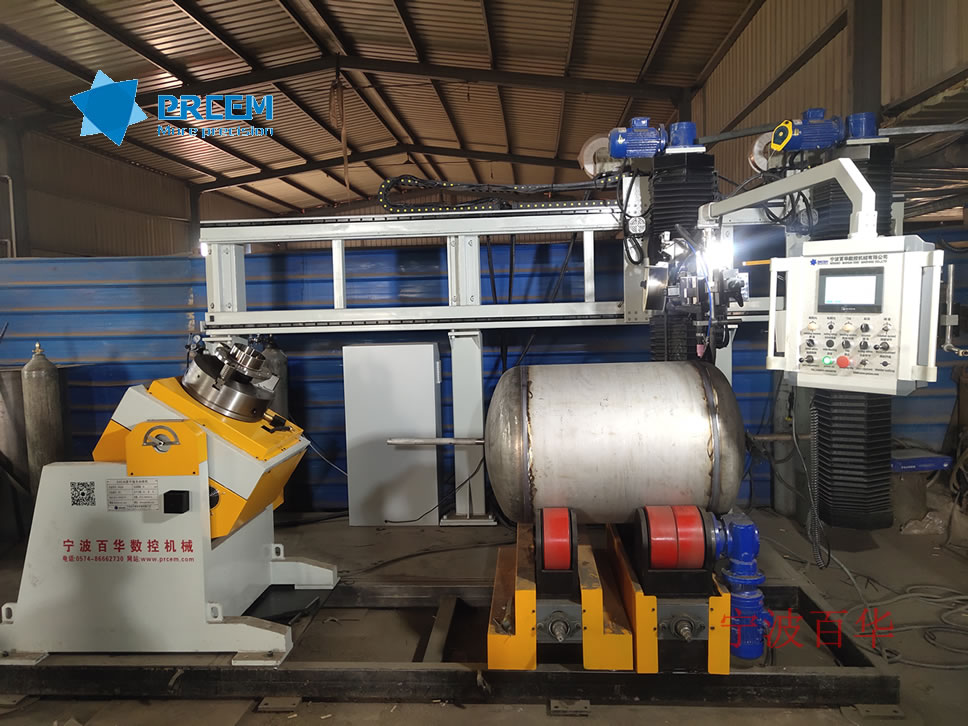

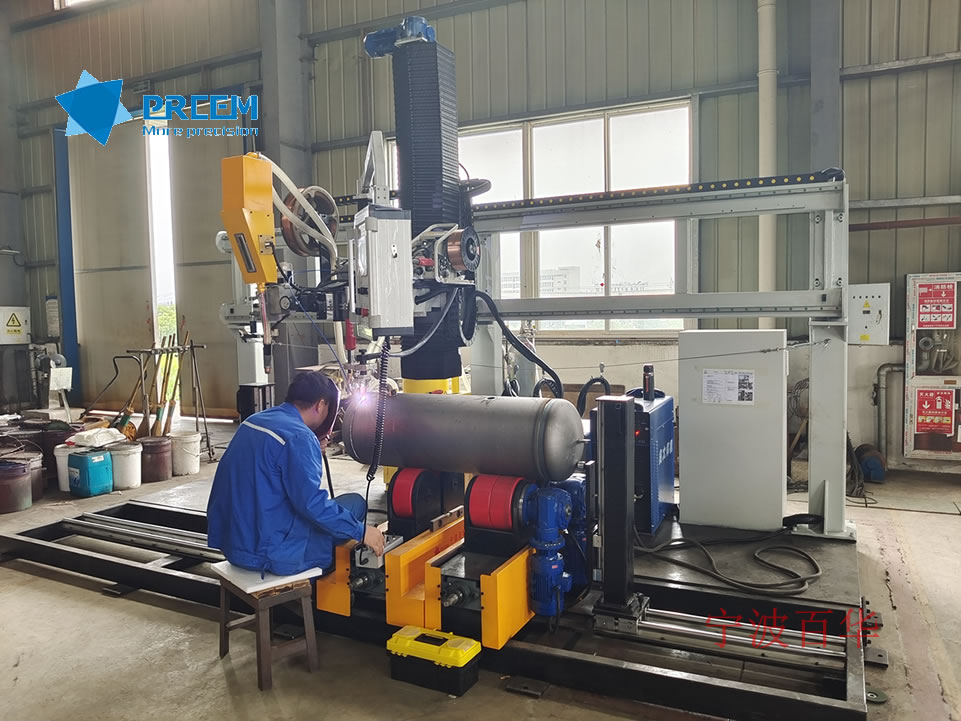

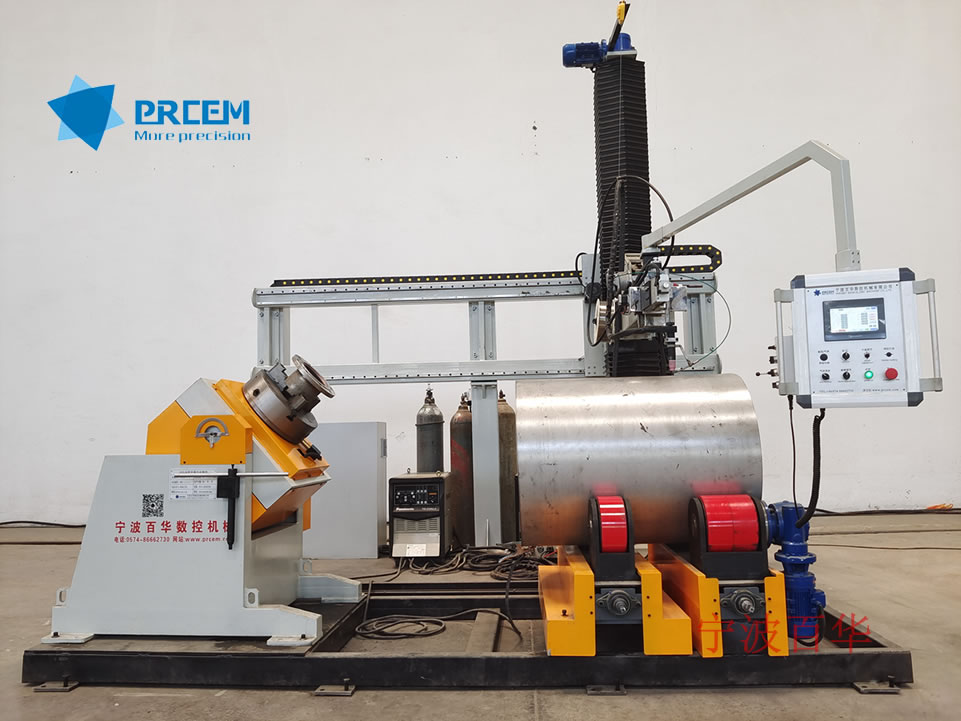

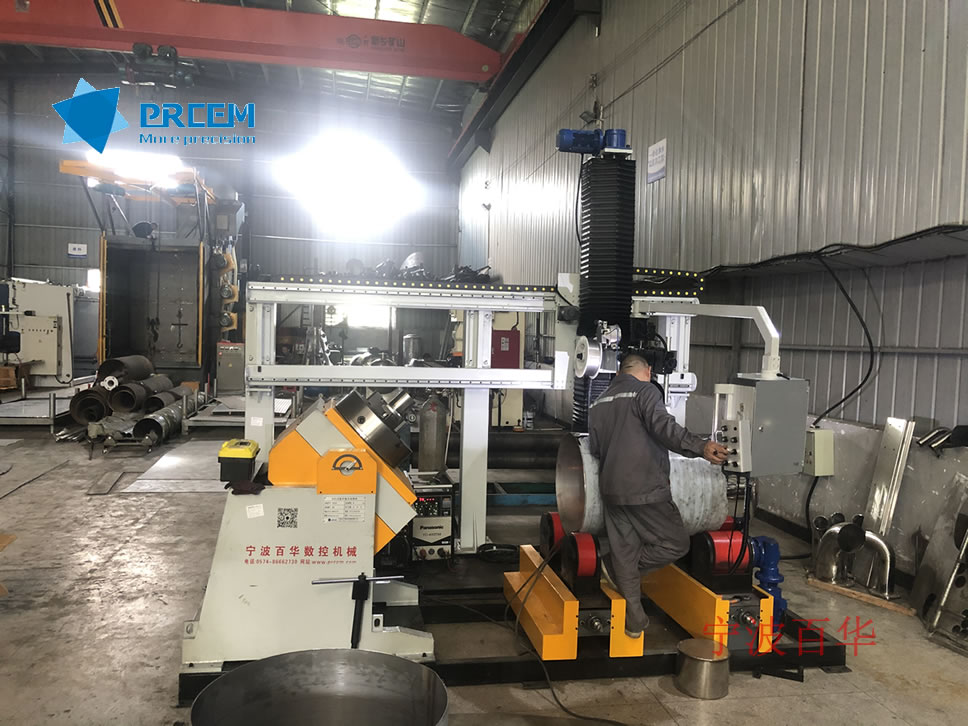

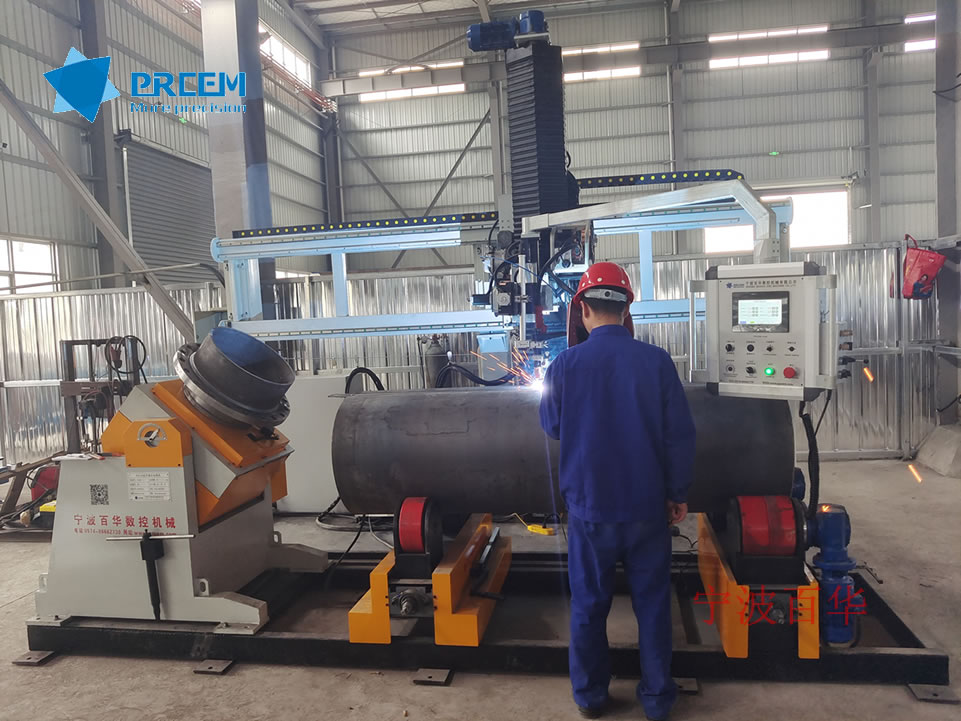

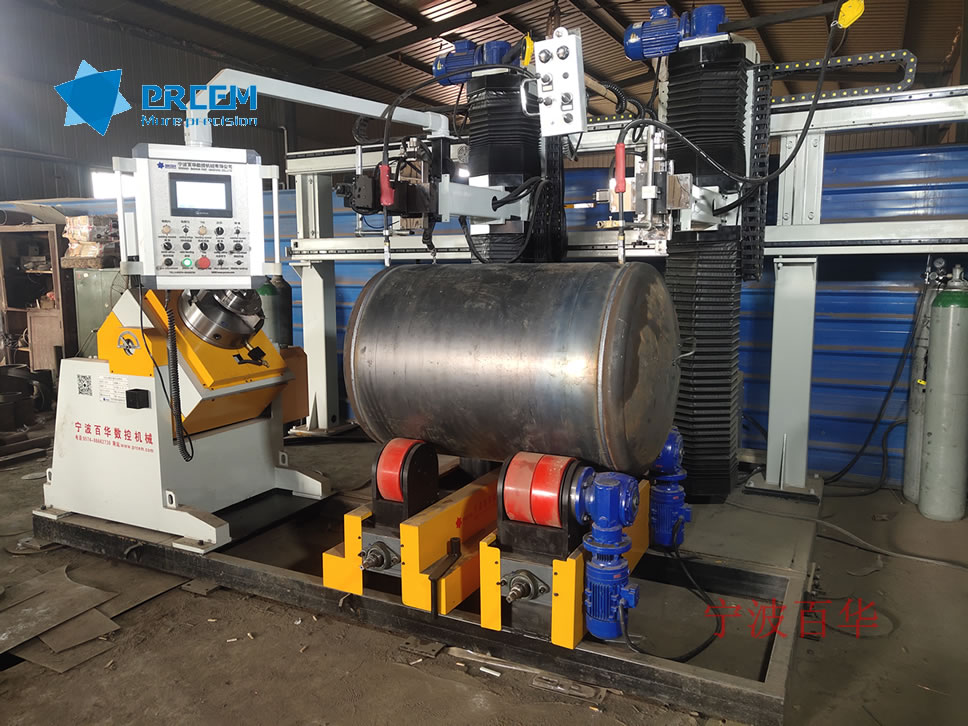

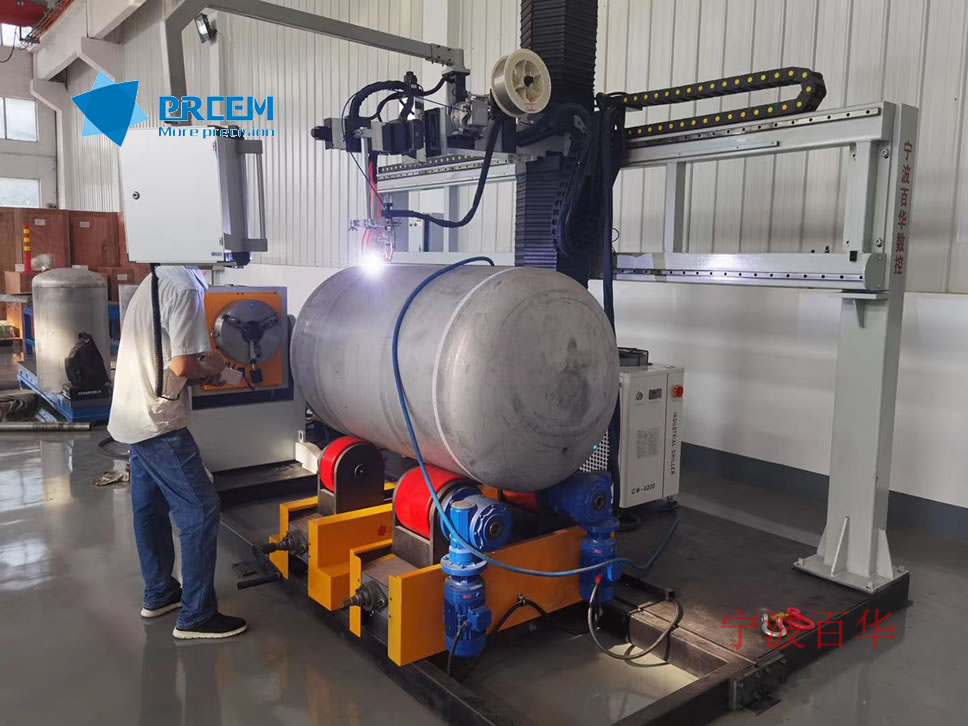

产品图片

产品详情

设备用途

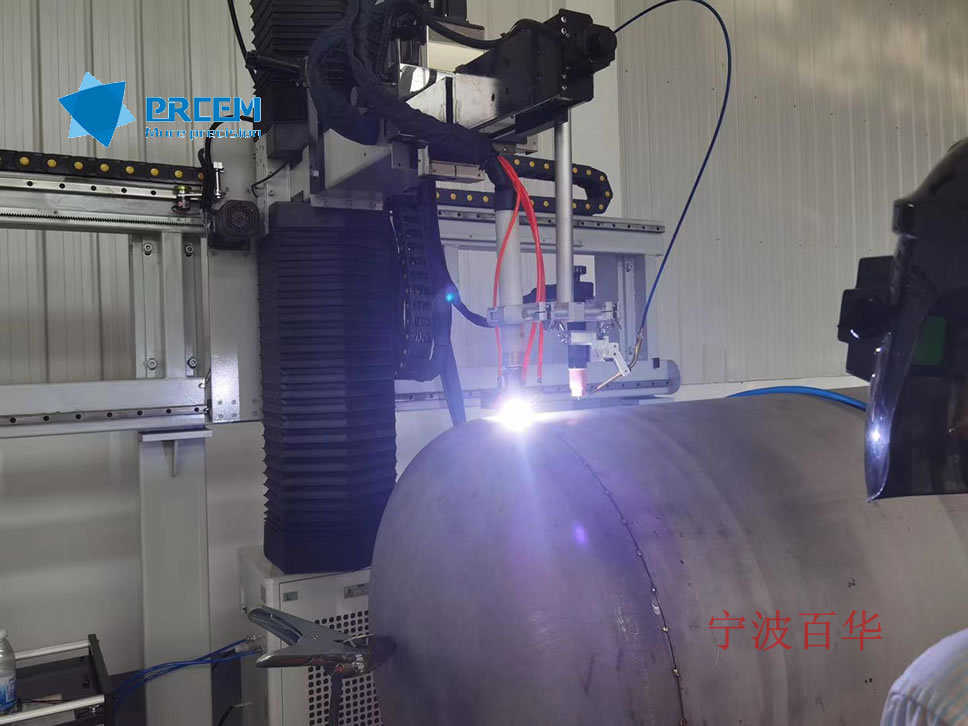

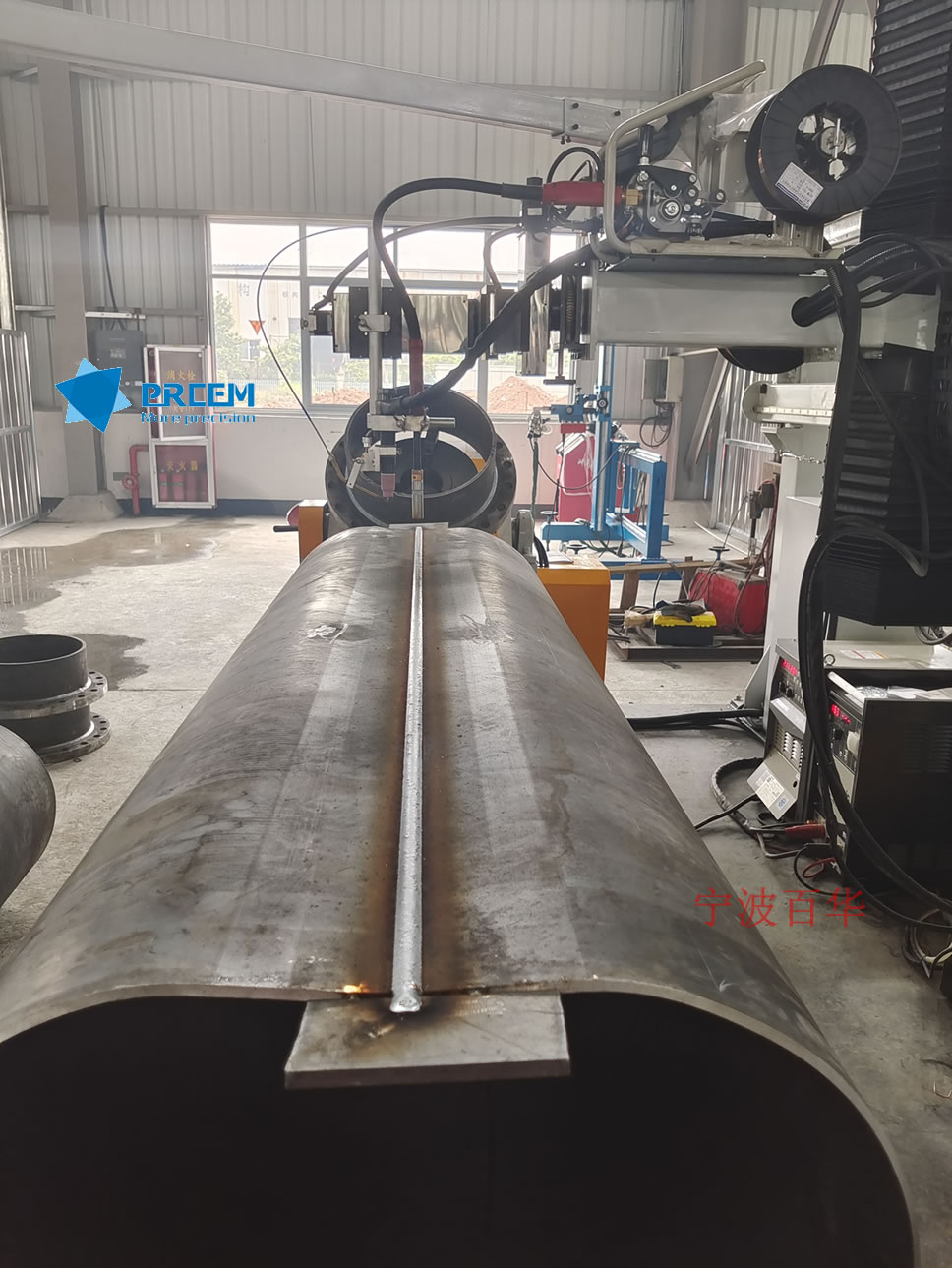

用于钢板卷圆后的筒体直缝焊接,各种材质的压力容器、管道的环缝焊接;



适用工件

²  焊接筒体直径:

我公司现有焊接Φ300-1000/Φ300-1500mm/Φ500-2000mm 三种标准规格可选或可按工件直径范围定制;



²  焊接管道直径:

加装我公司管道焊接变位机模块后可焊接Φ40-426/Φ60-630mm;



²  焊接工件壁厚:2-20mm;

²  焊接直缝长度:焊接直缝长度为L=1m-6m按工件长度范围定制;

²  焊接材质:各种碳钢、不锈钢、合金钢



²  焊接工艺:

氩弧焊  气保焊  埋弧焊 等离子焊接



主机配置

产品名称

详细配置

单位

数量

备注

主机配置

龙门式焊接主机

套

1

焊接机头沿着龙门主机轨道行走,实现筒体各个位置的环缝\直缝焊接

主驱托辊架

1

焊接不同直径大小滚轮可通过正反丝杆旋转开合;

用于直缝焊接时的工件支撑和环缝焊接时驱动工件旋转;

被动托辊架

1

托辊架行走底座

1

整体式拼焊并调平,提高设备的整体性和刚性

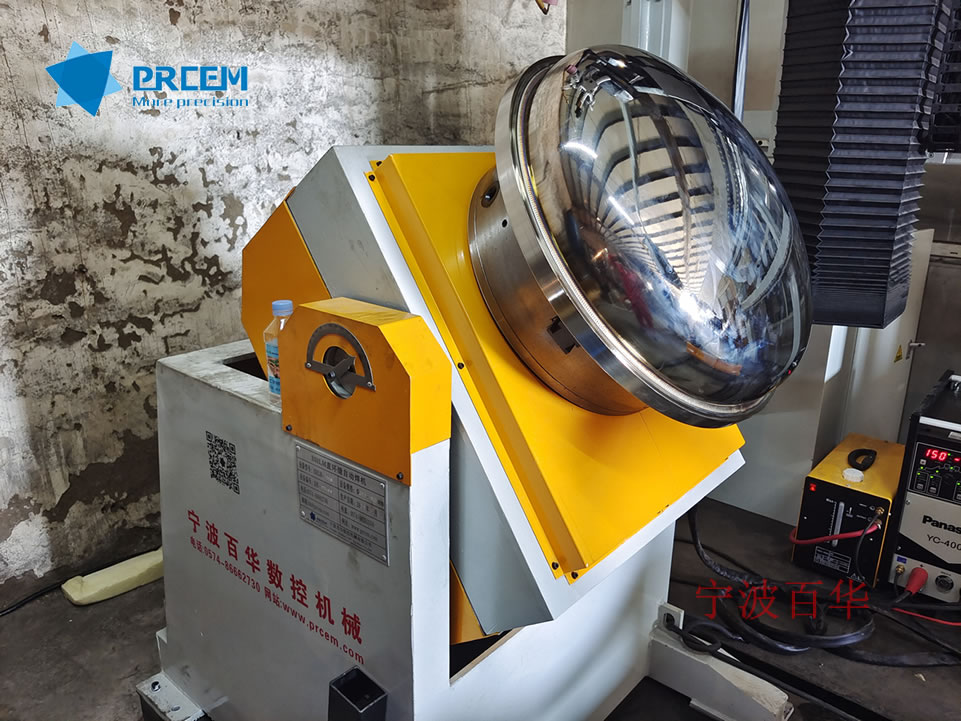

管道翻转式变位机

1

用于直管、法兰、弯头等管配件的焊接,使用管径Φ40-426或Φ50-630

X/Y/Z三轴数控焊接摆动系统

1

X轴实现环缝摆动焊接

Z轴实现直缝摆动焊接

Y轴实现焊枪高度的调节

PLC总控制系统

1

各种焊接工艺程序的自动控制

人机界面输入系统

1

用于输入和显示焊接工艺参数

手持式远程控制盒

1

焊接过程参数微调

选配功能

激光跟踪系统

1

自动跟踪焊缝的上下\左右

选配功能



焊缝视觉传感系统

1

用于焊接成形投影到控制屏幕上,进行焊缝成形观察及微调,焊接大罐时操作者无需爬高到平台上观察焊缝

焊接工艺

数字化逆变气保焊接电源含送丝机、焊枪等

1

奥太/松下/林肯等各种品牌任选

也可用户提供

氩弧焊接电源

(焊接电源+专用填丝机+水冷焊枪+冷切水箱循环系统)

1

GT450等离子焊接系统

1

如需详细了解详细技术参数请来电、来函垂询!
