PPEW小管径卡盘式自动焊机



    型号规格

   ϕ30-219mm;ϕ30-325mm;ϕ40-426mm,其他规格均可定制



    在线咨询

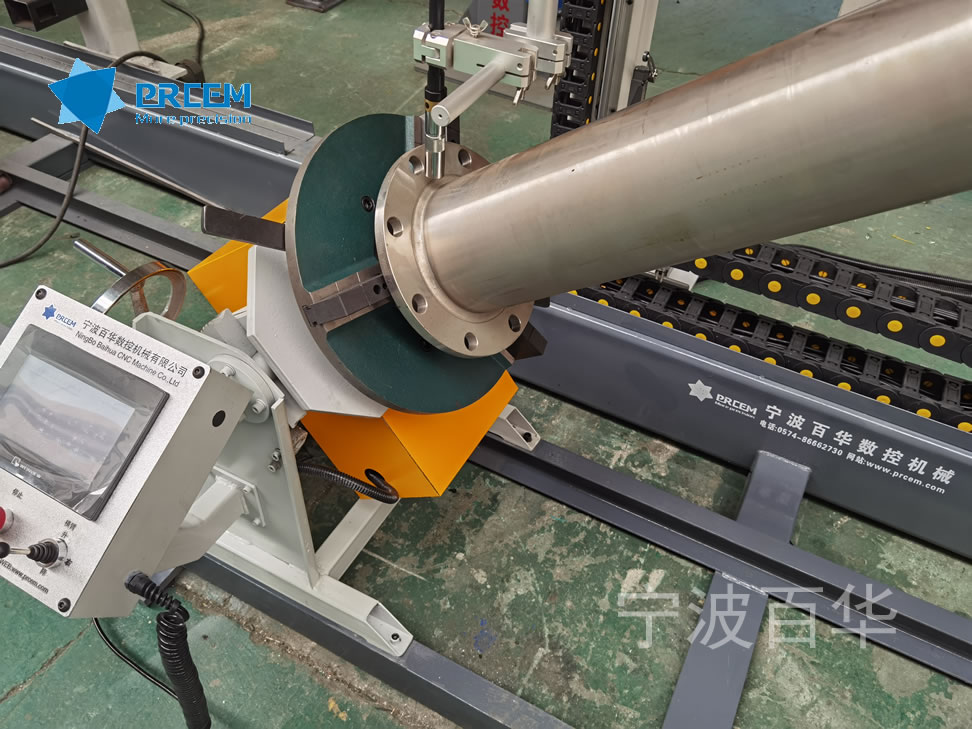

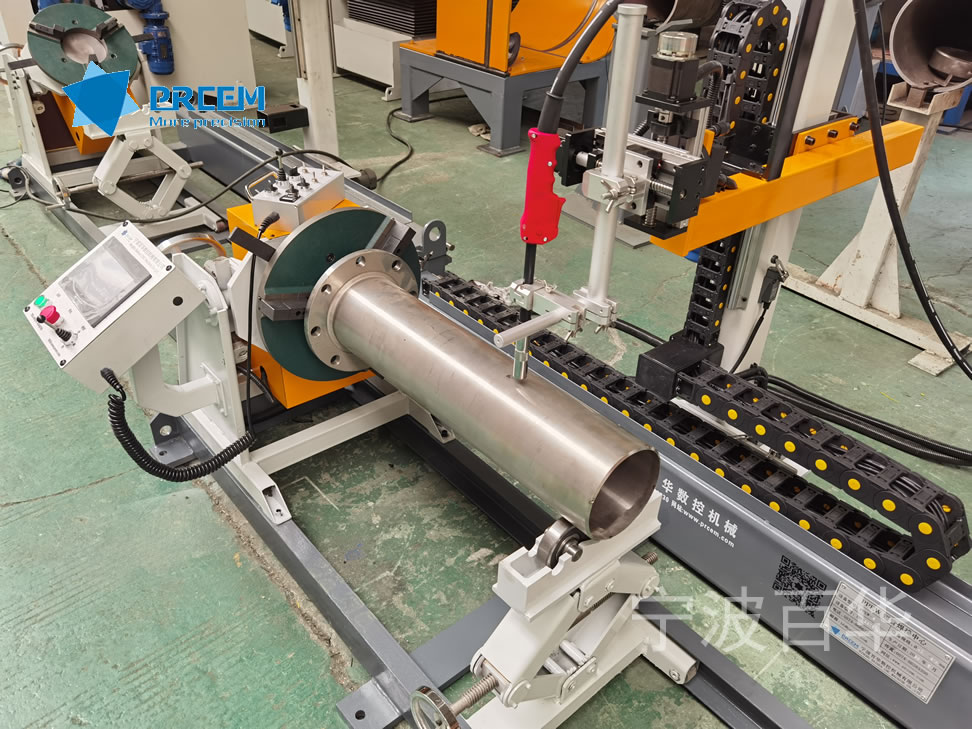

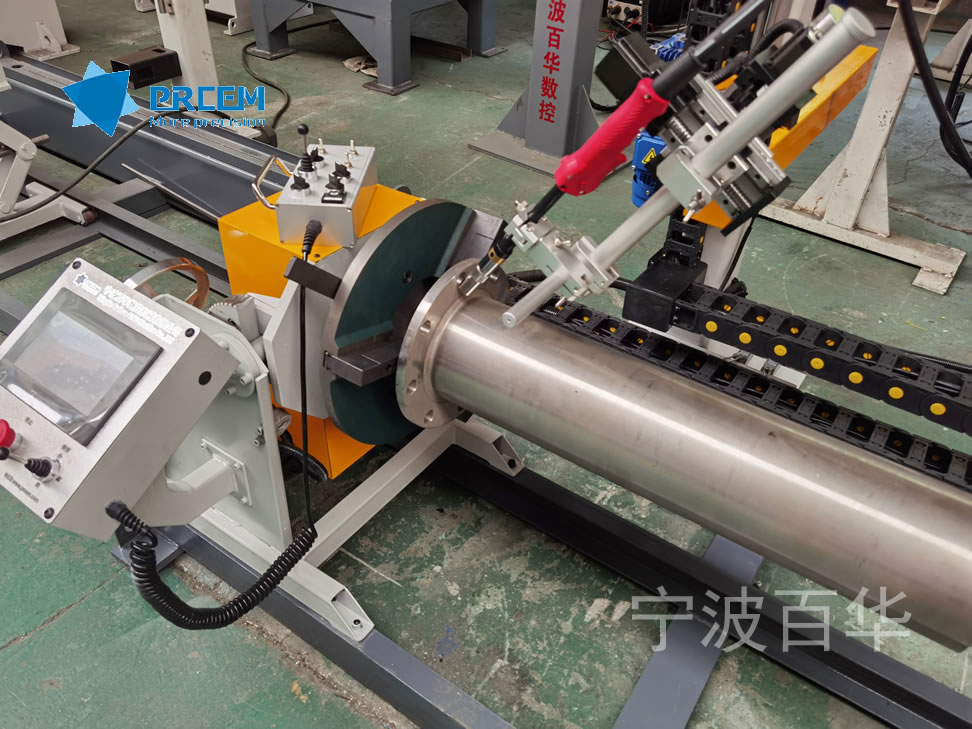

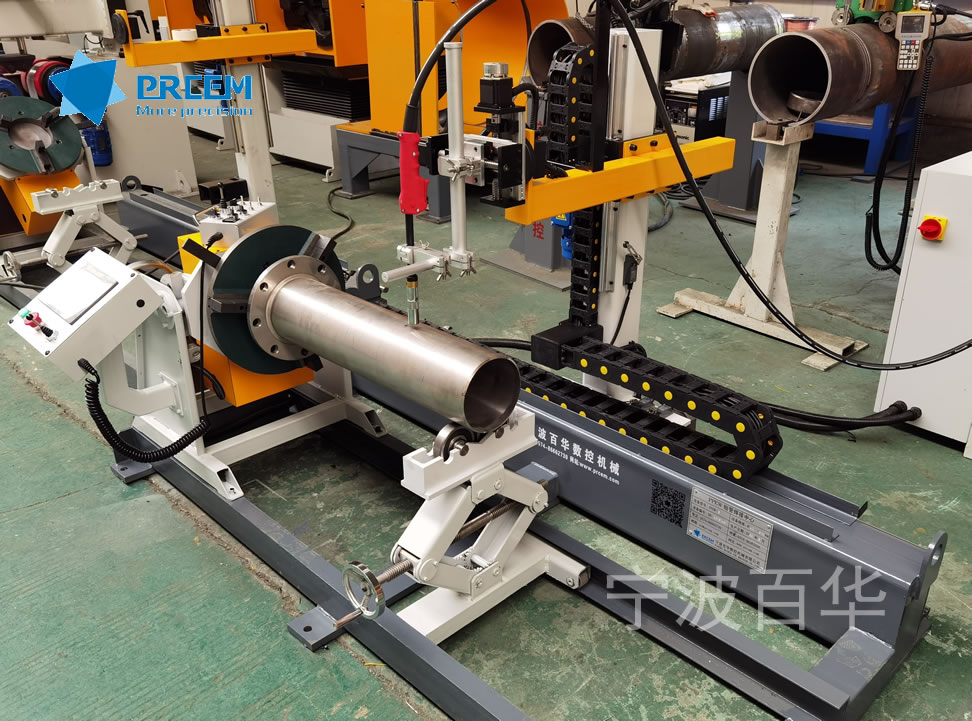

产品图片

产品详情

设备用途:

宁波百华公司所生产的焊割装备具有无可比拟的实用性及可靠性,该PPEW小管径卡盘式自动焊机适用于各个行业管-管、管件-管件、管-管件等的自动焊接,可配备氩弧、气保焊接工艺实现管道的自动焊接,实现各行各业不锈钢、碳钢、合金钢管道的自动焊机。

设备配置

主要配置组成

单位

数量

备   注

精密型翻转变位机

1

卡盘0-90°变位,360°无限回转,

步进电机精确驱动

精密型移动式悬臂焊接机

1

悬臂可电动升降,电动行走,满足管段轴线上各个位置的焊缝自动焊接

升降托架

1

用于管子水平支撑,可手动升降

PLC数控控制系统

1

用PLC自动程序控制设备各种功能动作及焊接参数

人机会话界面数字化显示及输入参数

WPS焊接焊接专家管理系统

1

用于控制各种焊接程序

手持控制器

1

用于焊接过程的参数微调

WPS焊接数据专家库系统

1

 可存储、调用不少于50组焊接工艺参数

焊接电源系统

1

可选装TIG\MAG等一种或多种集成一体式焊接工艺

设备参数

定制设备型号/参数

PPEW-10

PPEW-12

PPEW-16

适用管径(mm)

ϕ30-219

ϕ30-325

ϕ40-426

适用壁厚

  2-20mm

工件材质

不锈钢、碳钢、合金钢等

焊丝直径

ϕ0.8~ϕ1.2,15KG或20KG盘丝

焊接速度(mm/min)

TIG:70-150;CO2/MAG/MIG:200-400

精密型翻转变位机

卡盘驱动电机

精密步进电机

卡盘驱动型式

步进细分无极调速

卡盘驱动调速范围

0-5r/min

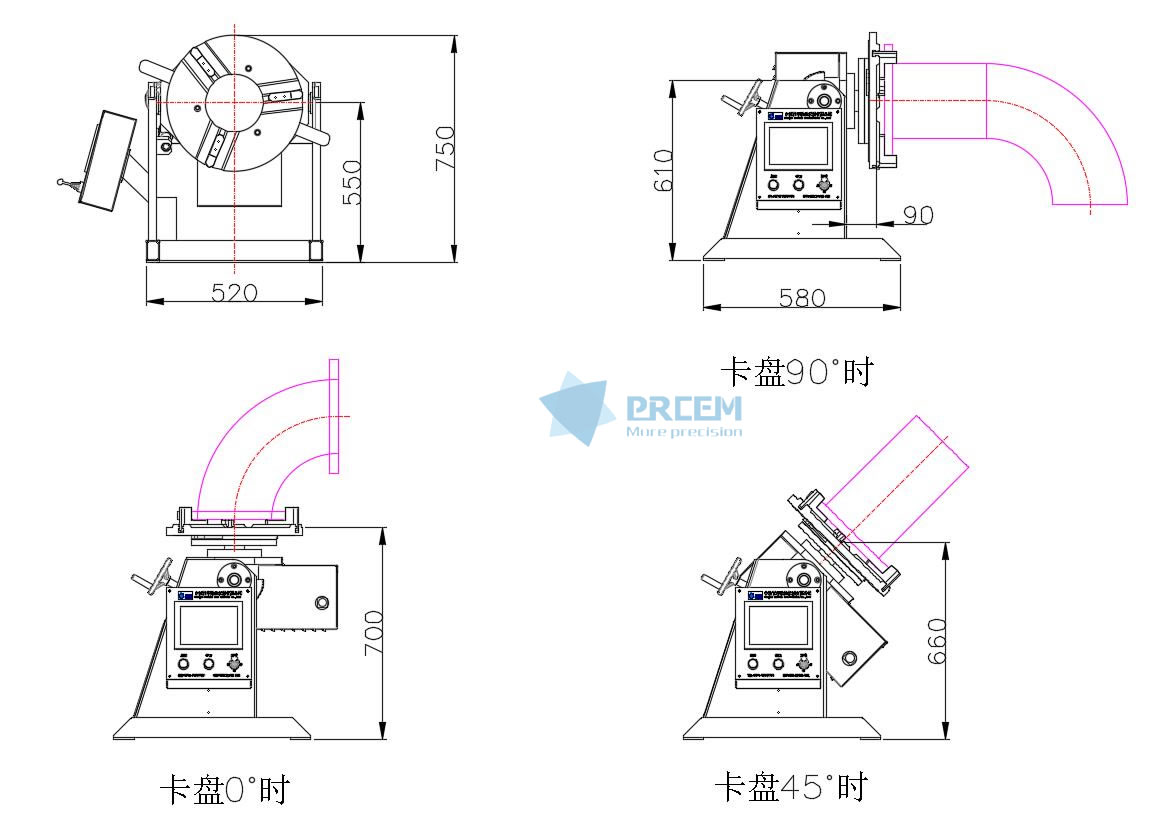

卡盘翻转变位

0-90°(用于短-法兰的变位倾斜角度焊接)

承载重量

PPEW-10:水平 250KG,倾斜/垂直120KG

PPEW-12/16:水平 500KG,倾斜/垂直250KG



精密型移动式悬臂焊接机

悬臂左右行走方式

电动,功率90W

悬臂行走导向方式

齿轮齿条+高精密直线导轨

悬臂升降驱动方式

   电动,功率370W

悬臂升降导向方式

齿轮齿条+高精密直线导轨





数控线性摆动器(TIG/MAG)

结构组成

上下、左右十字结构

主体材质

航空铝合金主体结构

传动结构

步进电机+高精密滚珠丝杆+精密直线导轨

摆幅单位

0.5mm

摆动行程

60mm

摆幅设置

0-30mm

摆动频率

20-60次/分钟

停留时间

0-3秒

氩弧焊弧长跟踪系统(TIG选配)

功  能

当管子坡口不标准时,焊枪能实现自动浮动调节

AVC跟踪速度

10~1000mm/min

AVC跟踪灵敏度

>±0.2V

 供电条件

三相五线制,380V+10%/50HZ±1HZ
