PTAWM-12网架双枪环缝自动焊机

You are here:

PTAWM-12网架双枪环缝自动焊机



型号规格

PTAWM-12,适用管径规格为Φ60-325mm或Φ60-219mm,焊接长度1.5~6m;



在线咨询

产品图片

产品详情

设备用途

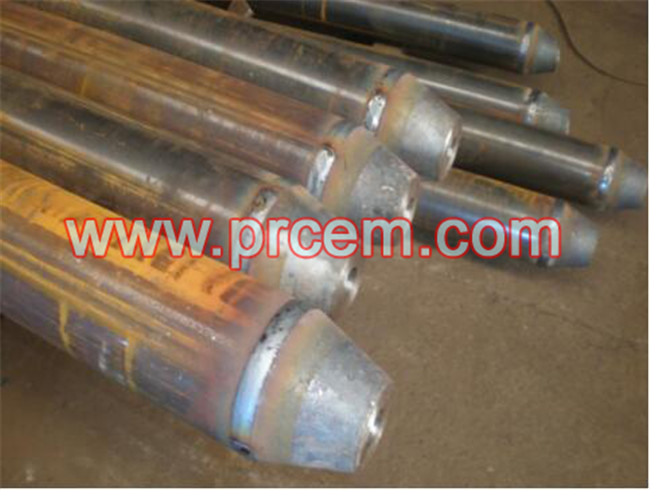

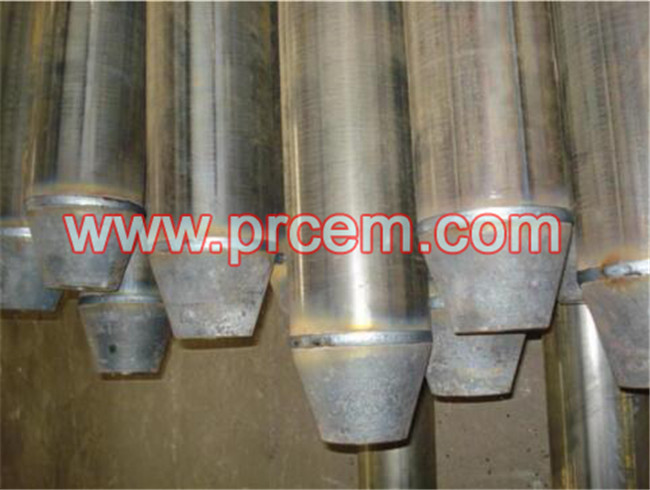

该网架双枪环缝自动焊机主要用于网架行业直管与两端锥头的自动焊接。

技术性能

  • 采用PLC控制,人机界面输入及显示;
  • 两头均采用移动式焊接机主机,实现管子上料后自动对中;
  • 上管后能自动测量所焊接的网架管子长度;
  • 配备自动进退枪机构,焊接时焊枪自动对准焊缝,焊接完毕后自动退枪;
  • 具有焊接工作量自动统计功能,自动统计每日焊接量;
  • 配备管子自动压紧装置,确保管子焊接过程中管子无跳动现象
  • 两端焊接位置均配置有弧光防护门,可降低操作人员弧光伤害;
  • 配备有焊接专家数据库系统,相同规格杆件焊接时可直接从数据库调用相应焊接程序;

设备配置

序号

产品名称

  单位

 数量

备注

1

移动式焊接机主机

2

焊接时两头往中间移动顶紧管子

   2

全数字化焊接电源

2

满足高标准焊接要求

   3

数控线性摆动系统

2

可实现摆动焊接和不摆动焊接

   4

一体式重钢轨道

1



   5

自动长度数显系统

1

自动测定焊接管长度

   6

PLC数控控制系统

2

多层多道焊接程序自动控制

   7

新型铝合金夹枪机构

2



   8

气动自动进退枪装置

2

焊枪自动对准焊缝

   9

焊接程序专家数据库

2

可存储20组程序

  10

焊接工作量统计系统

1

自动统计每日焊接量

  11

自动上下料系统及存放料架

1

实现从进管焊接到焊接后成品出管全自动运行



如需详细了解详细技术参数请来电、来函垂询!
