CTA数控定长管道切断坡口机（B型）
型号规格
CTA-6B/12B/16B/24B，适用管径规格分别为φ34-168/φ48-325/φ60-426/φ325-630mm; B型设备是在A型主机的基础上加装夹紧式数控定长输送系统。

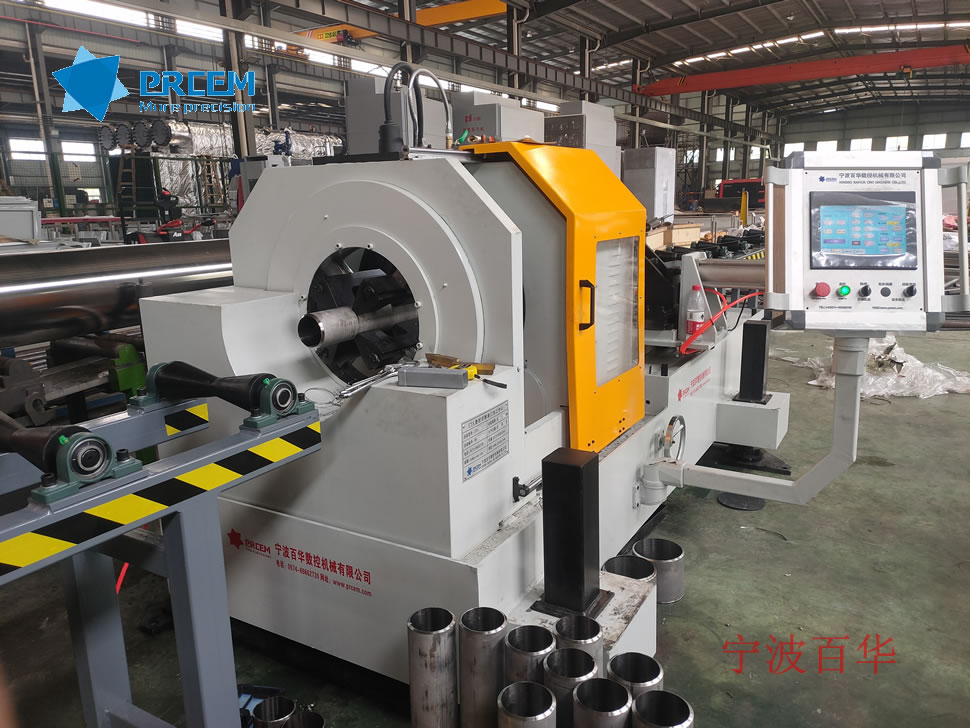

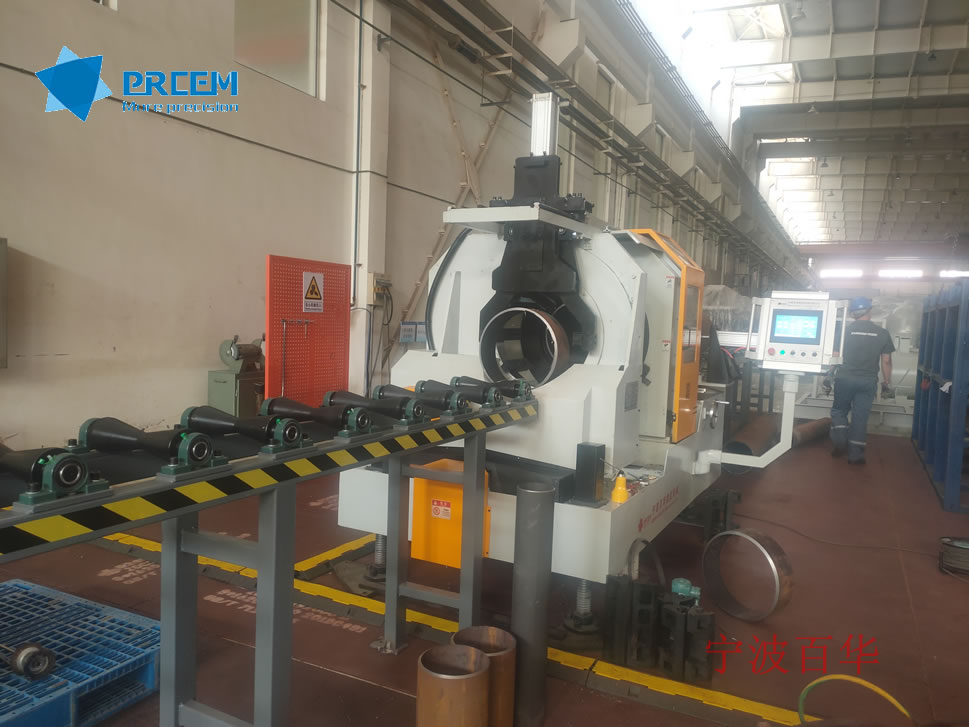

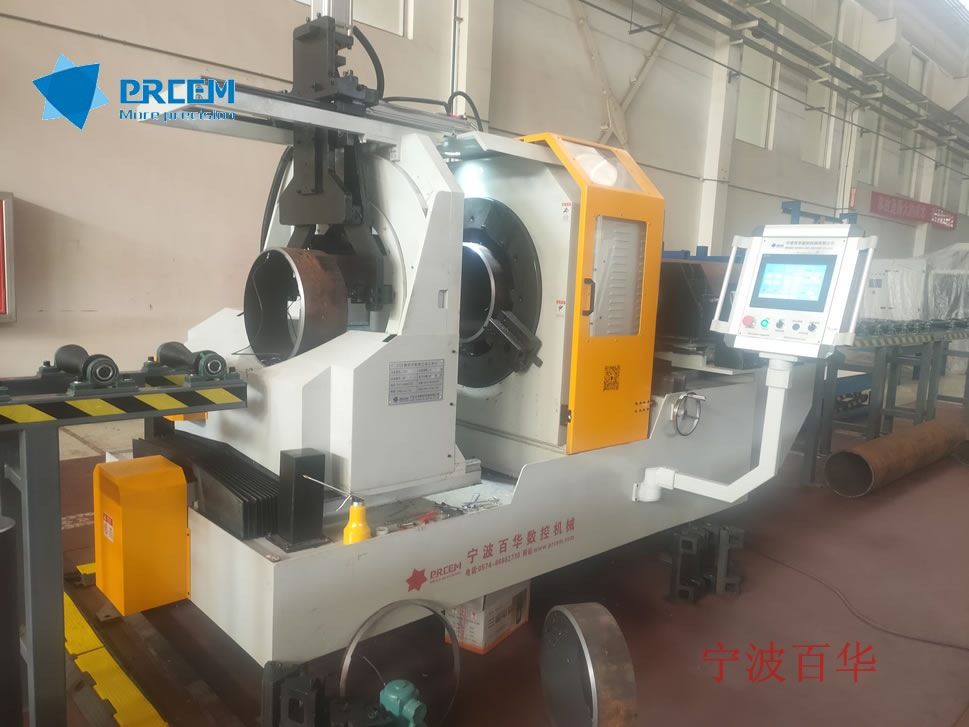

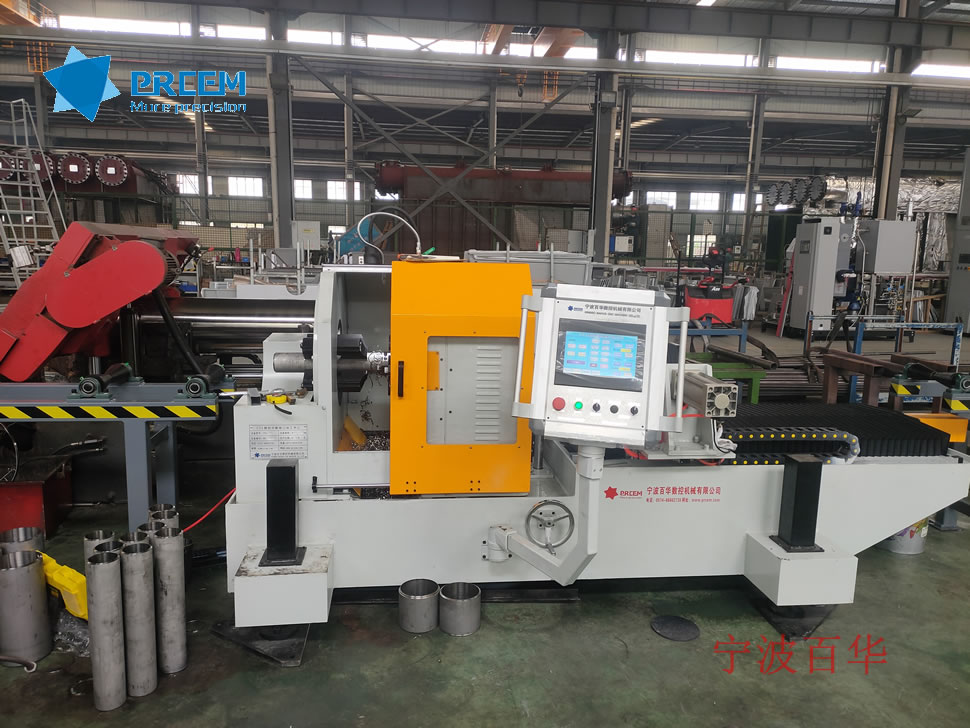

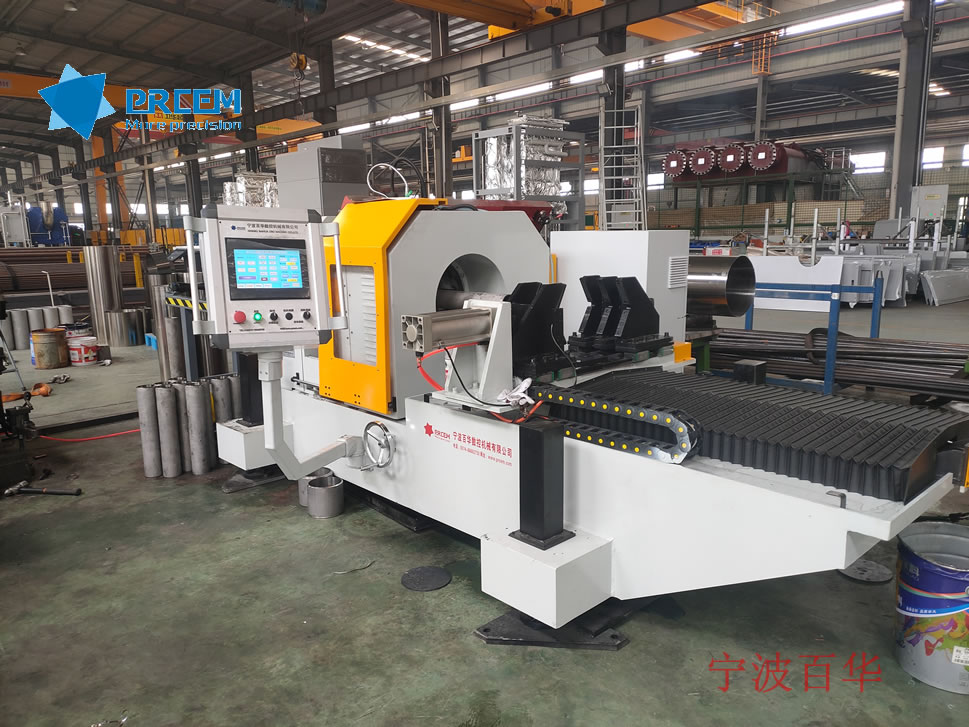

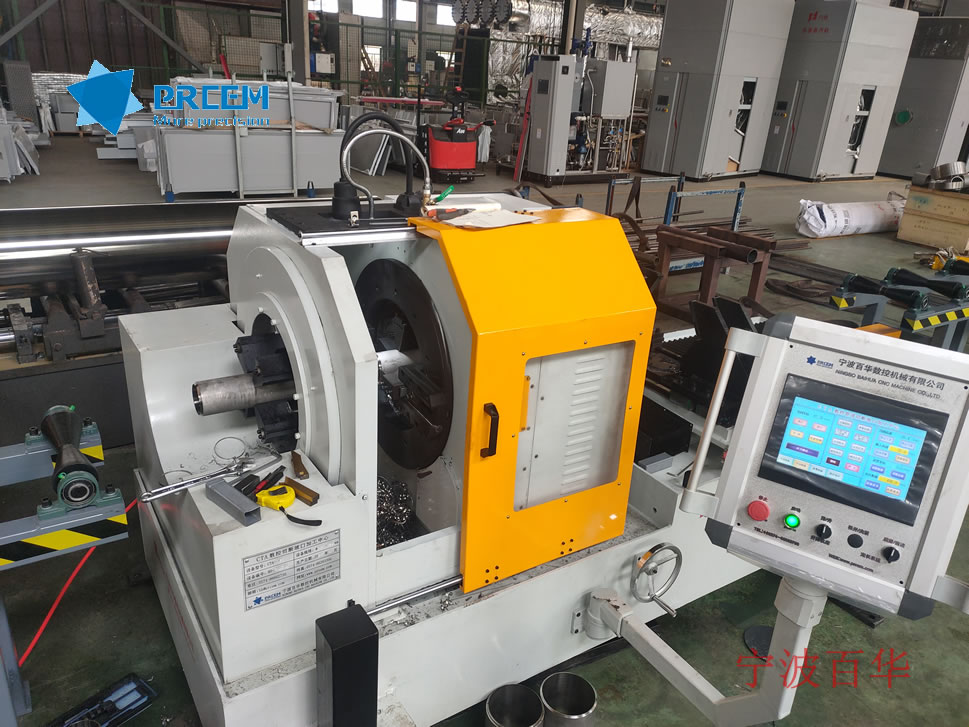

产品图片
产品详情
设备用途

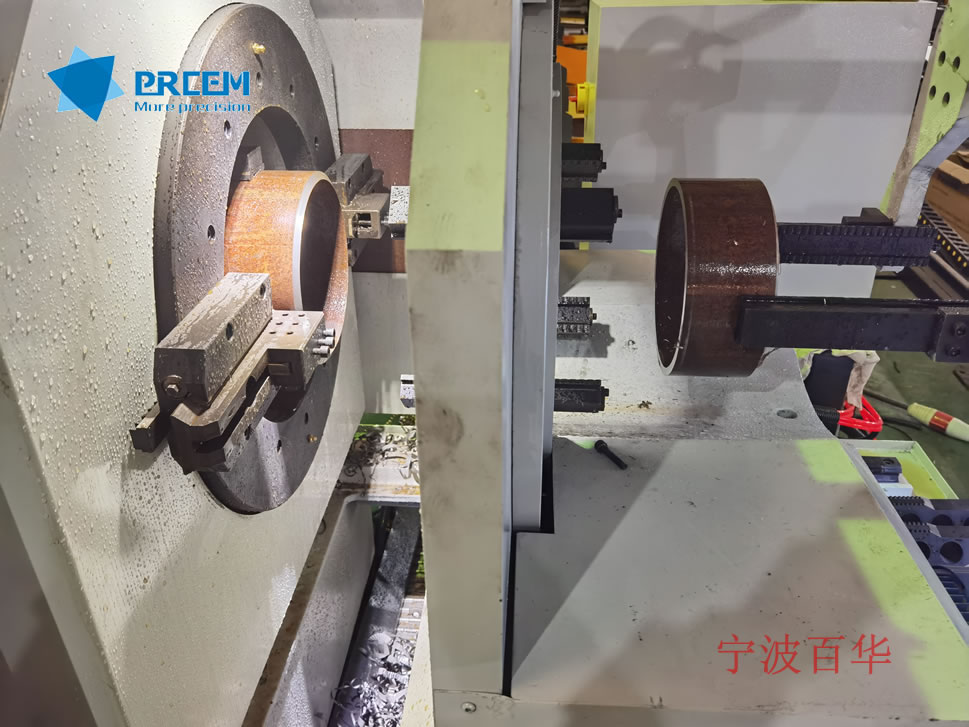

CTA系列数控定长管道切断坡口机（B型）是新一代用于管道预制的高速切断坡口加工设备，采用管材夹紧不动，一次进刀同时完成管道切断和两道坡口加工成型；刀盘的转动由阿基米德螺旋盘驱动。
该CTA系列数控定长管道切断坡口机自带夹紧式数控定长输送系统，满足管道的定尺寸连续加工；即适合于单机使用，又适合于工厂化管道预制生产线在线使用。
加工效率
|
直径 |
壁厚 |
材质 |
加工方式 |
加工时间 | |
|---|---|---|---|---|---|
|
3′ |
89mm |
6mm |
碳钢 |
切断+双坡口 |
约50秒 |
|
4′ |
114mm |
8mm |
碳钢 |
切断+双坡口 |
约60秒 |
|
8′ |
219mm |
10mm |
碳钢 |
切断+双坡口 |
约80秒 |
|
12′ |
325mm |
12mm |
碳钢 |
切断+双坡口 |
约120秒 |
注：管子的加工效率主要与管子的壁厚有关，其他因素影响较小
设备配置
|
CTA系列数控定长管道切断坡口机（B型） （自带夹紧式数控定长输送系统） |
ACS管子输送辊道（分输入和输出辊道） |
|
自动上下料系统（含挡料系统及翻料系统） |
成品管段自动喷码系统 |
|
原材料存放料架 |
加工成品存放料架 |
注：采用模块化设计，以上附加配置均可根据实际生产需要进行选择；
主要参数
|
型 号 / 参 数 |
CTA-6B |
CTA-12B |
CTA-16B |
CTA-24B |
|---|---|---|---|---|
|
加工范围 |
φ34-168 δ2-30mm |
φ48-325 δ2-30mm |
φ60-426 δ2-30mm |
φ325-630 δ2-30mm |
|
主电机功率 |
4.0KW |
5.5KW |
7.5KW |
11.0KW |
|
伺服进刀电机功率 |
400W |
400W |
400W |
400W |
|
伺服定长电机功率 |
1.5KW |
1.5KW |
2.0KW |
3.0KW |
|
刀盘转速 |
60rpm |
55rpm |
50rpm |
45rpm |
|
进刀速度 |
0-8mm/min | |||
|
退刀速度 |
0-80mm/min | |||
|
进退刀方式 |
伺服控制自动进刀、退刀 | |||
|
管材夹紧方式 |
电动或液压可选 | |||
|
单次定长输送行程 |
0-1m（成品管＞1m可连续多次输送） | |||
|
加工刀具数量 |
2把或3把 | |||
|
加工坡口型式 |
Ｖ型/U型/双V型 | |||
|
主机升降方式 |
重载电动升降系统 | |||
|
适用材质 |
碳钢、合金钢、不锈钢、低温钢、耐热钢等 | |||
如欲详细了解该款机型技术参数请来电来函垂询！
