PHM滚床式数控管道相贯线切割机
型号规格
PHM-16/24/32/40/48B，适用管径分别为Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm；
订制Φ□□□-□□□□mm

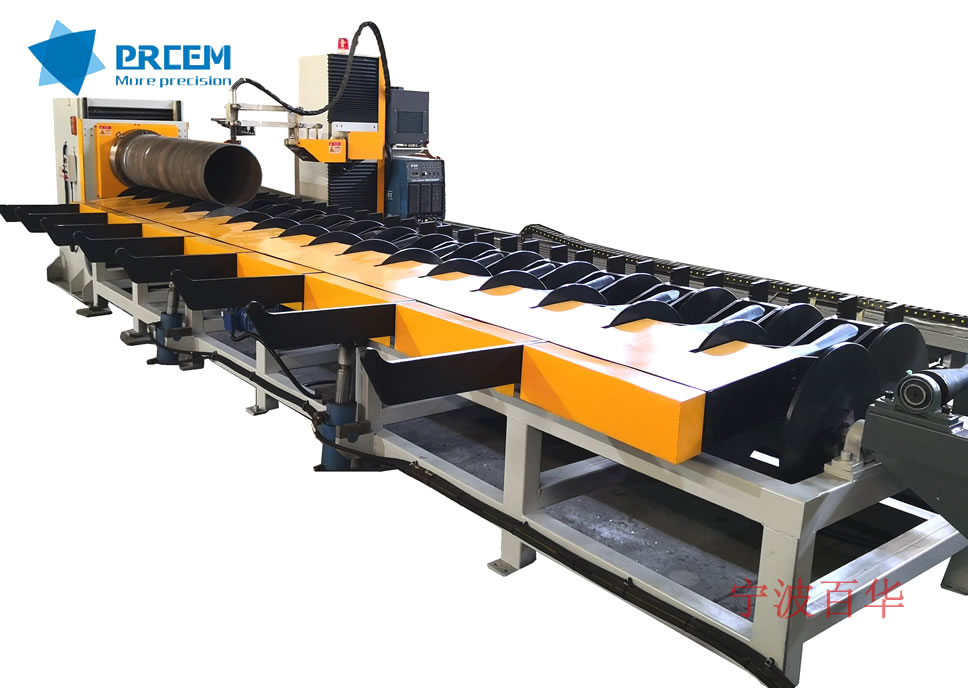

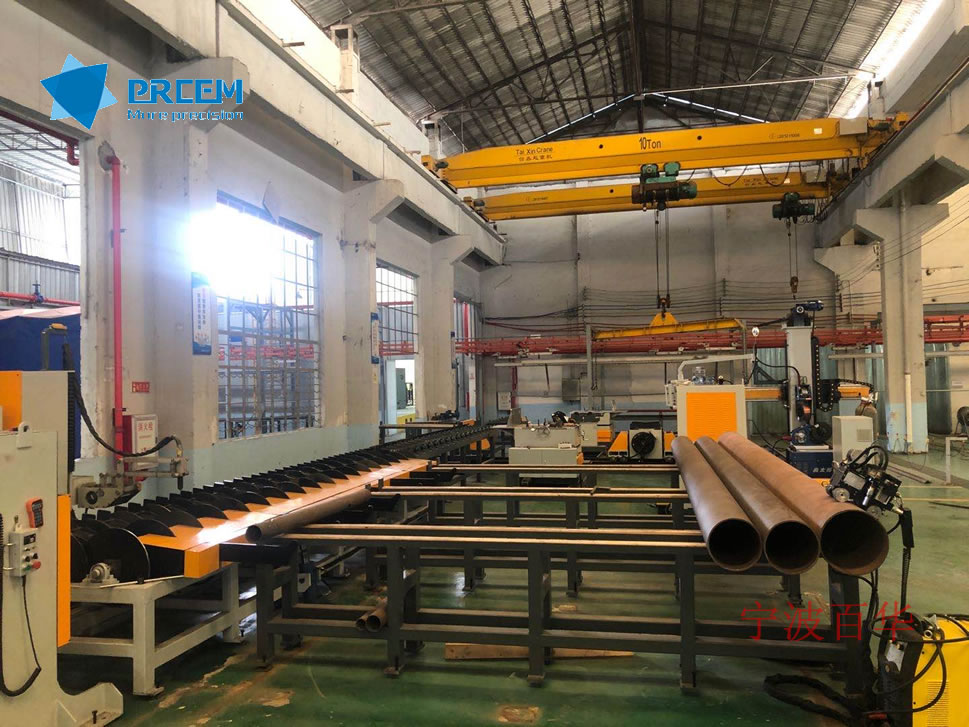

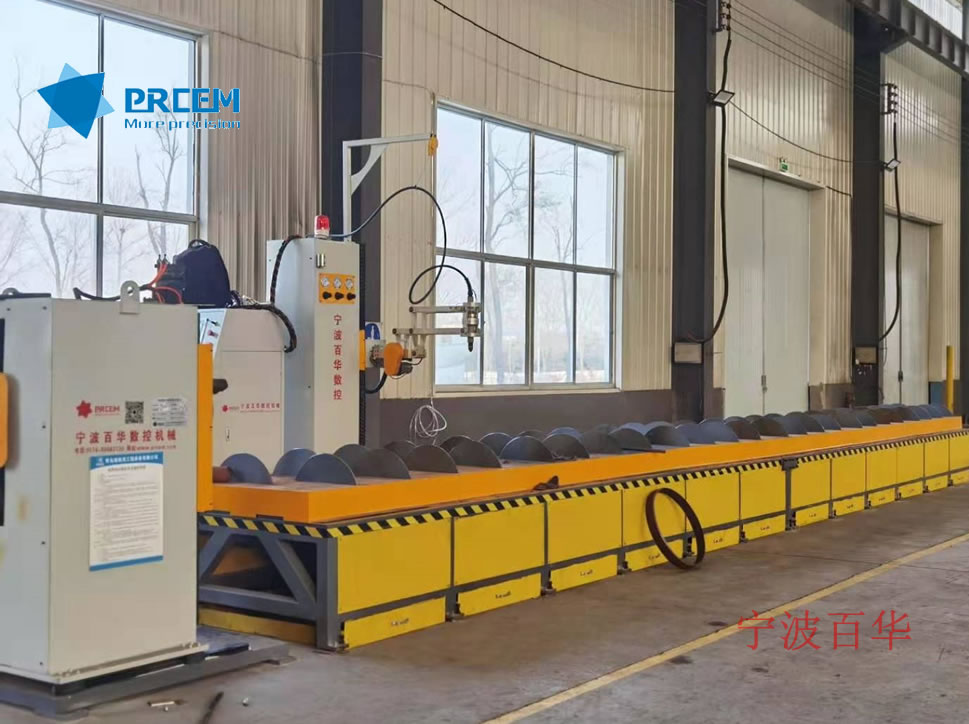

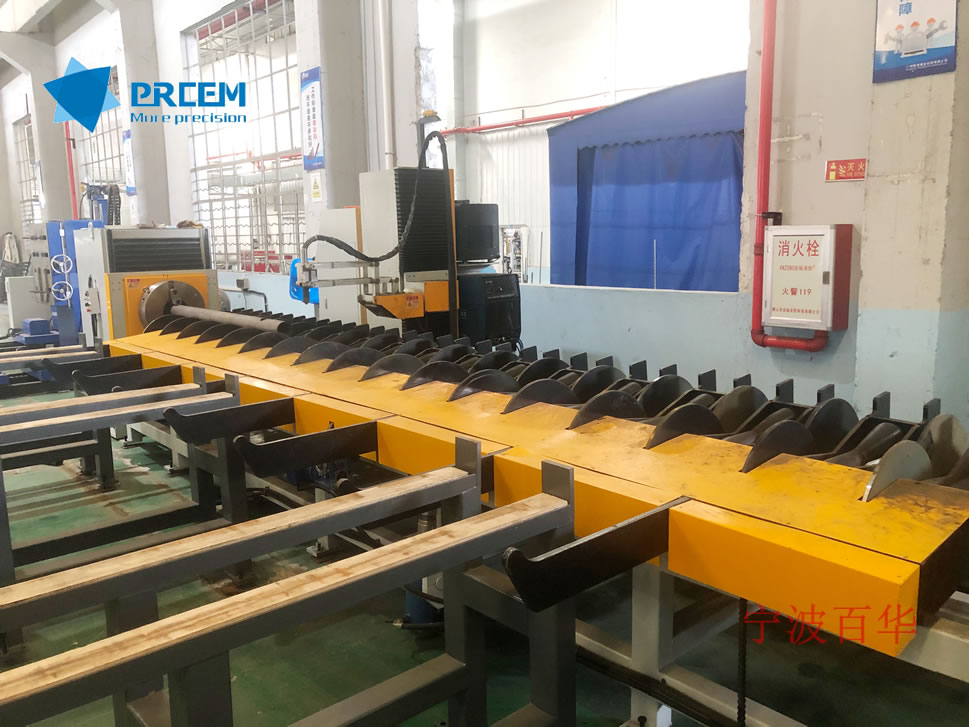

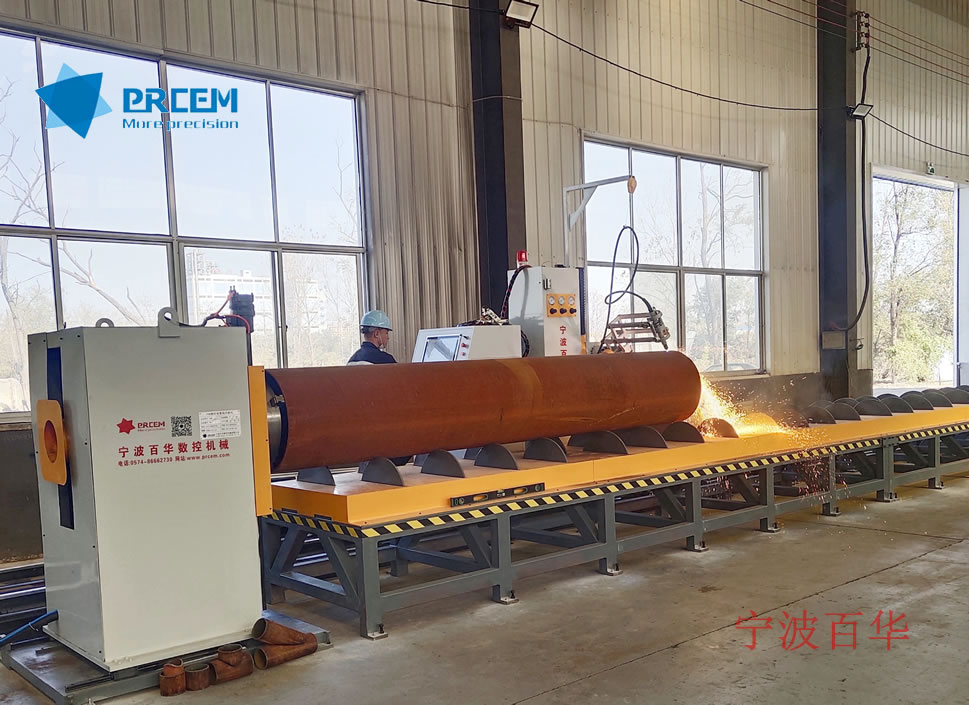

产品图片
产品详情
切割工艺：可选□火焰 □等离子 □火焰、等离子
控制轴数：可选□三轴 □五轴 □六轴
设备配置：
|
名称及详细配置 |
单位 |
数量 |
备 注 |
|
PHM型滚床式管道数控相贯线切割机（B型） | |||
|

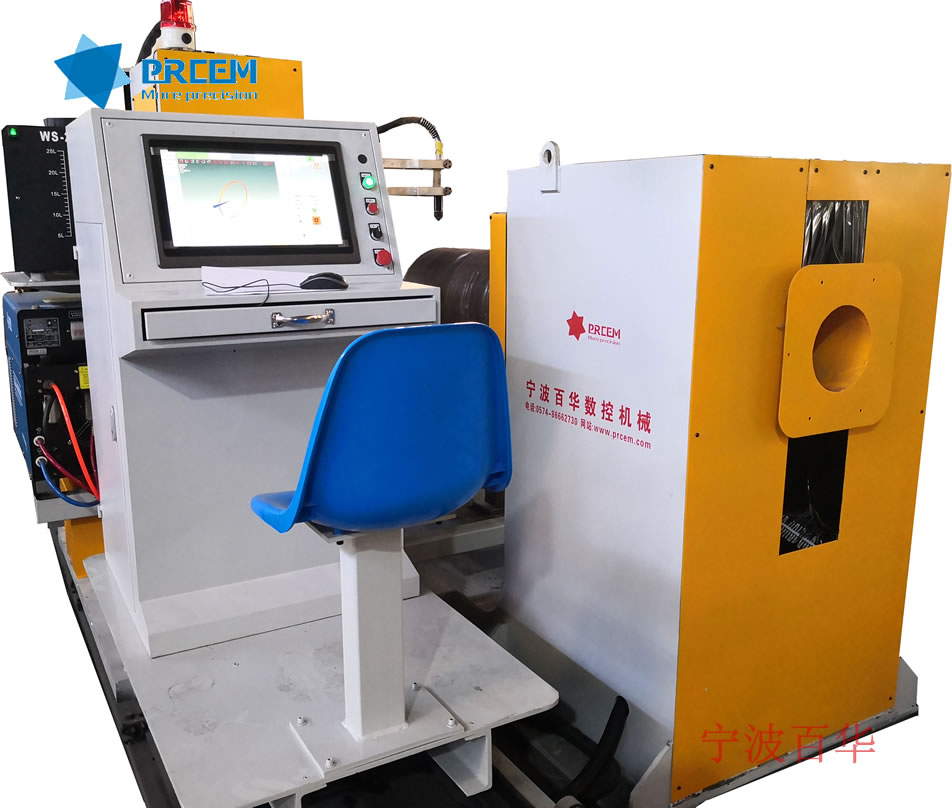

卡盘升降式驱动主机 |
套 |
1 |
卡盘夹紧管端，通过松下伺服驱动360°无限回转； 卡盘采用电动升降，整体机头可在管子轴向方向 前后电动移动，实现切割前的管端快速装夹， 相比卡盘固定的方式装夹效率提高5倍以上 |
|
移动式切割台车 |
套 |
1 |

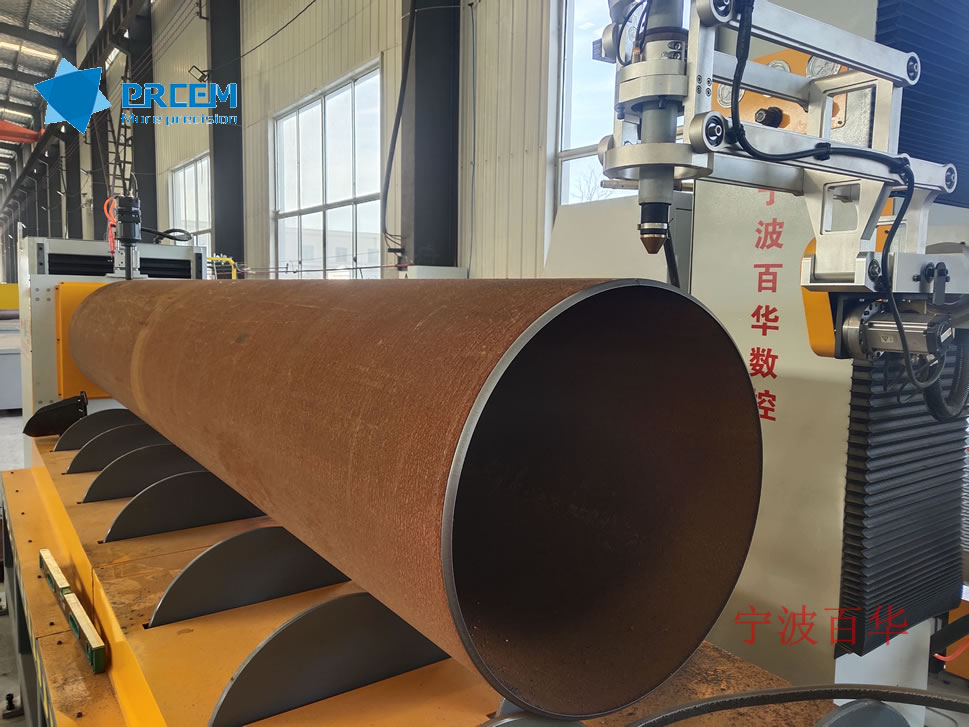

伺服电机驱动沿轨道轴向自动行走，满足定长切割 进度要求，切割横臂可根据管径大小自动升降定位， 切割横臂端部安装有精密型铝合金四连杆机构， 实现联动切割 |
|
工业电脑及套料软件 |
套 |
1 |
采用上海交大套料软件；可进行管道定长切割、坡口、 各种直交/斜交相贯线切割开孔、虾米节切割等， 内置各种切割形状图库可选，或可通过U盘导入切割图形 |
|
伺服驱动系统 |
套 |
5 |
日本松下，实现多轴动作联动驱动 |
|
重型精密刚性底座 |
套 |
1 |
确保极高的行走精度又满足整体的设备刚性， 对安装基础要求较低， 相对调平后膨胀螺栓固定即可 |
|

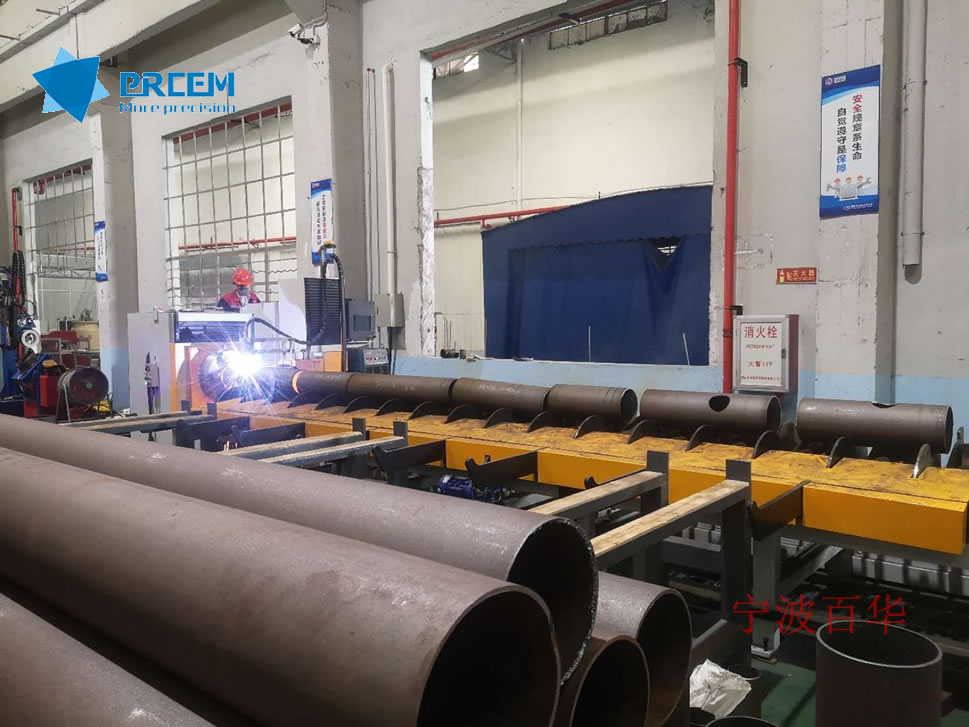

刚性支撑滚床 |
套 |
1 |

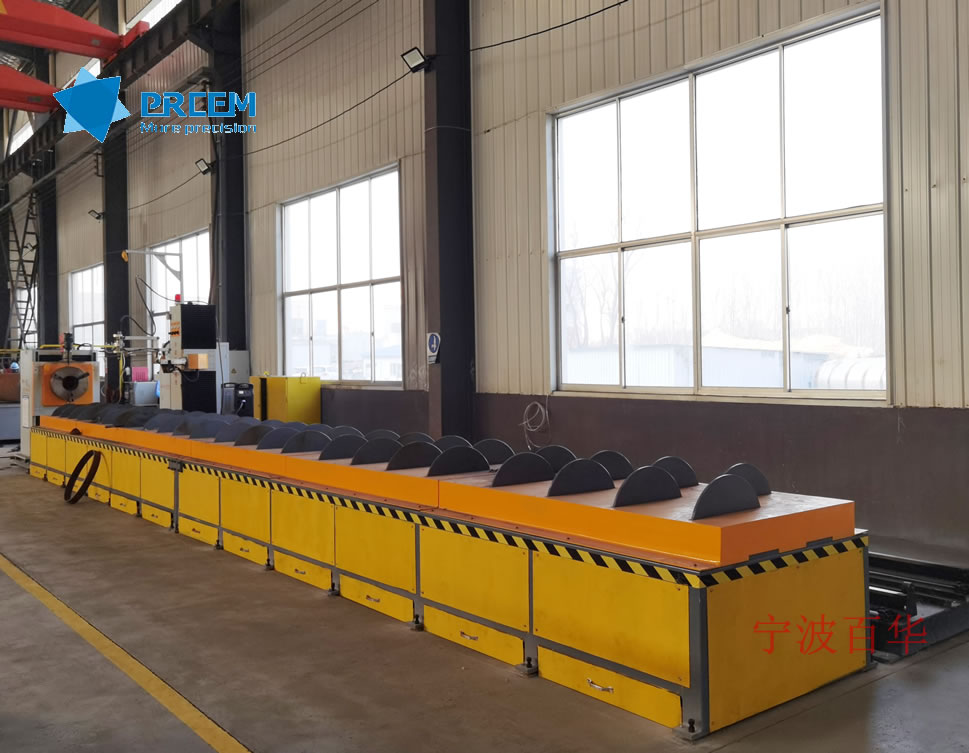

滚床长度12m，床身采用型钢拼焊后退火消应力处理 回转盘直径ϕ500mm，转盘数量≮24对 |
|
切割系统 |
套 |
1 |
火焰切割系统或等离子切割等离子电源可选美国海宝或国产品牌 |
|

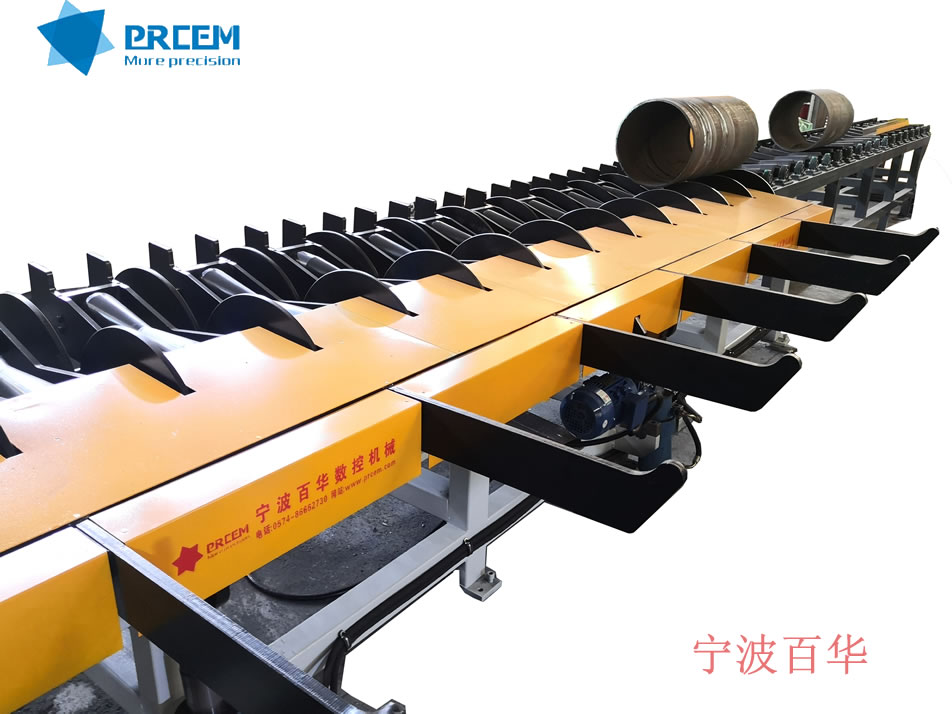

液压翻转上料系统及料架 （选配） |
套 |
1 |
原材料管道可批量排放至料架上，通过液压翻料系统 实现待切割管道自动翻入床身 |
|
液压升降式V型滚轮轴向输送系统 （选配） |
套 |
1 |
安装于辊床床身内部，用于将批量切割完毕后的 管段通过该系统沿轴线输出辊床， 实现生产线流水化批量作业 |
|
相贯线脉冲式滤筒除尘器 （选配） |
套 |
1 |
5.5KW，处理气量5000-7000m3/h，滤芯数量9只 滤筒具有脉冲在线自动清灰功能 |
|
卡盘气动夹紧系统 （选配） |
套 |
1 |
采用气动驱动卡盘卡爪伸缩，实现管子的夹紧和松开控制 |
主要参数
|
编号 |
项 目 |
参 数 | ||||
|
1 |
设备型号 |
PHM-16B |
PHM-24B |
PHM-32B |
PHM-40B |
PHM-48B |
|
切割管径 |
Φ50-426 |
Φ60-630 |
Φ60-830 |
Φ159-1020 |
Φ219-1220 | |
|
2 |
切割方式 |
火焰/等子 | ||||
|
3 |
有效切割工件长度 |
6000.0/12000.0 mm | ||||
|
4 |
切割速度 |
10～2000mm/min | ||||
|
5 |
移动速度 |
10～6000 mm/min | ||||
|
6 |
割炬轴向摆动角度 |
β=±45°（60°） | ||||
|
7 |
割炬径向摆动角度 |
α=±45°（60°） | ||||
|
8 |
切割精度 |
角度≦1°，长度≦±1mm | ||||
|
9 |
卡盘夹紧装置 |
手动扳手1套 或选配气动夹紧装置 | ||||
|
10 |
控制轴数 |
工件回转（A） | ||||
|
割炬左右移动（X） | ||||||
|
割炬左右摆动（U） | ||||||
|
割炬径向摆动（V） | ||||||
|
割炬上下移动（Z） | ||||||
|
仿形检测（Z2） | ||||||
