PHM标准型数控管道相贯线切割机

You are here:

PHM标准型数控管道相贯线切割机



    型号规格

    PHM-16/24/32/40/48,适用管径分别为Φ40-426/Φ60-630/Φ60-830/Φ168-1020/

Φ219-1220mm;

    订制Φ□□□-□□□□mm

    在线咨询

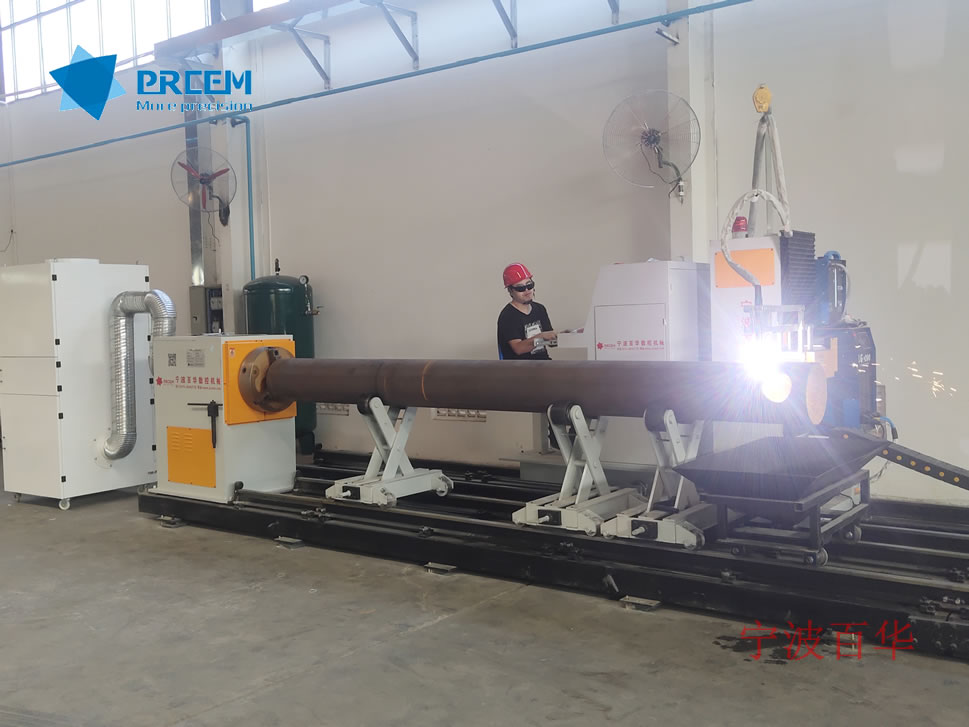

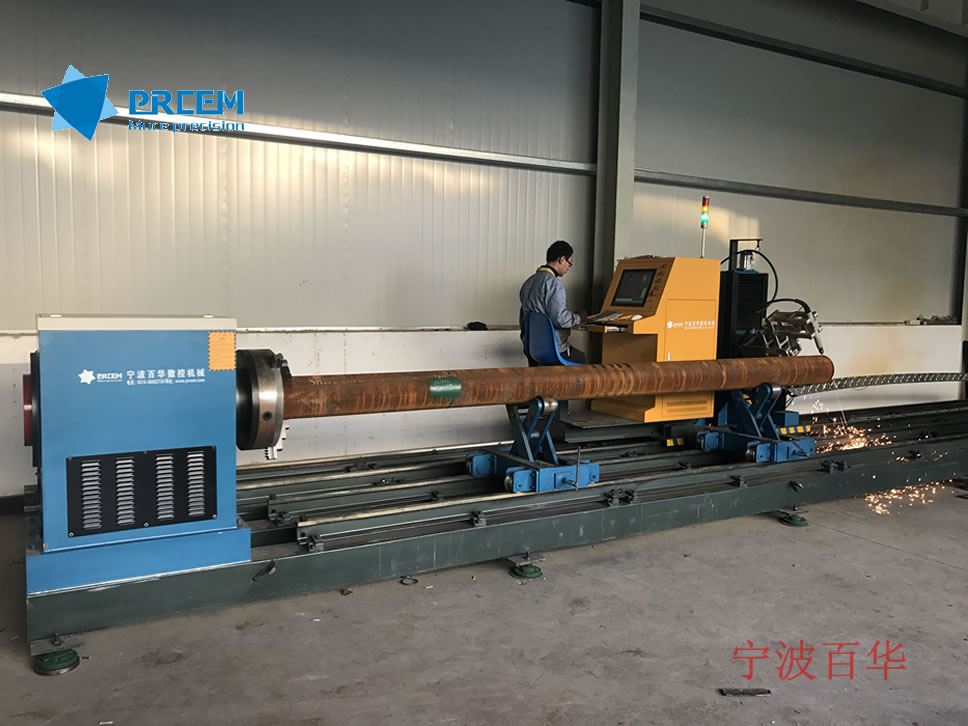

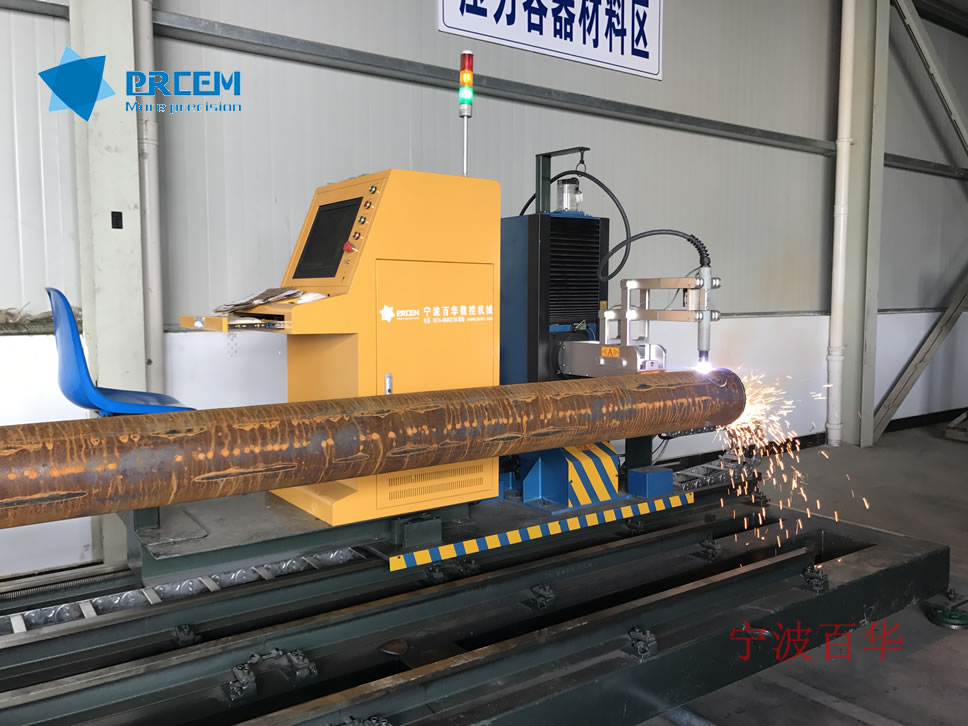

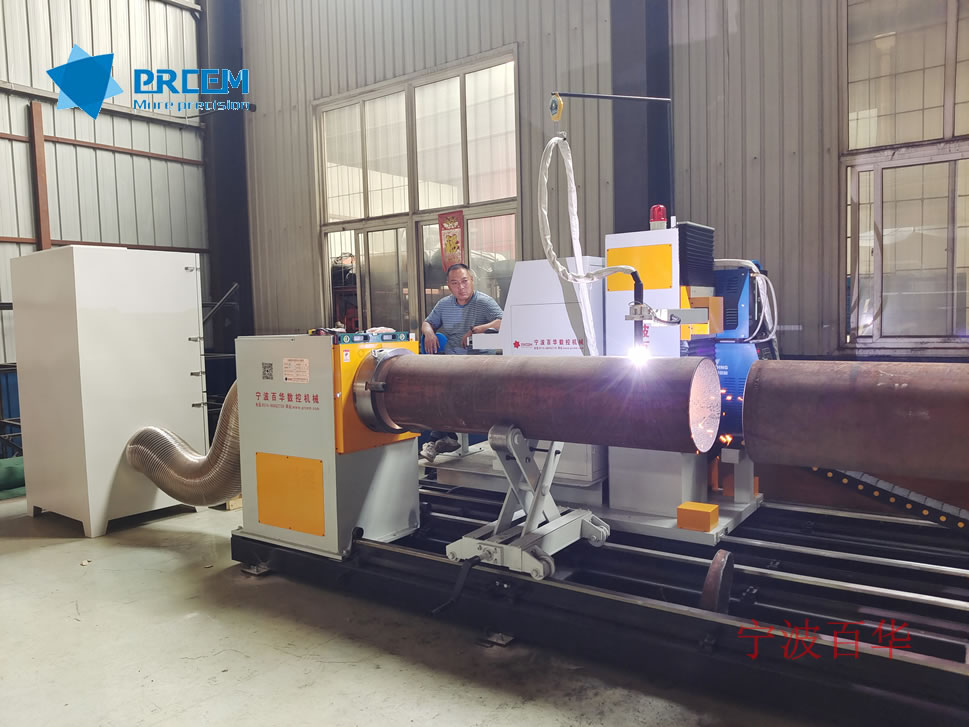

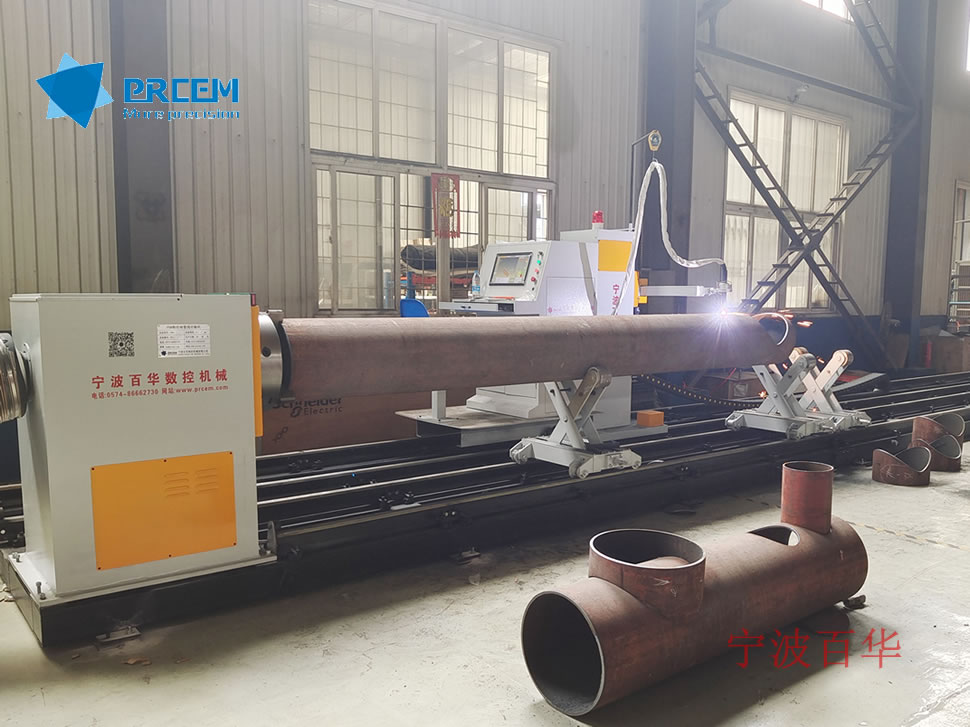

产品图片

产品详情

切割工艺:可选□火焰  □等离子 □火焰、等离子

控制轴数:可选□三轴  □五轴  □六轴

设备配置:

名称及详细配置

单位

数量

备   注

PHM系列管道数控相贯线切割机(标准型)

卡盘驱动主机

1

 卡盘夹紧管端,松下伺服驱动360°无限回转

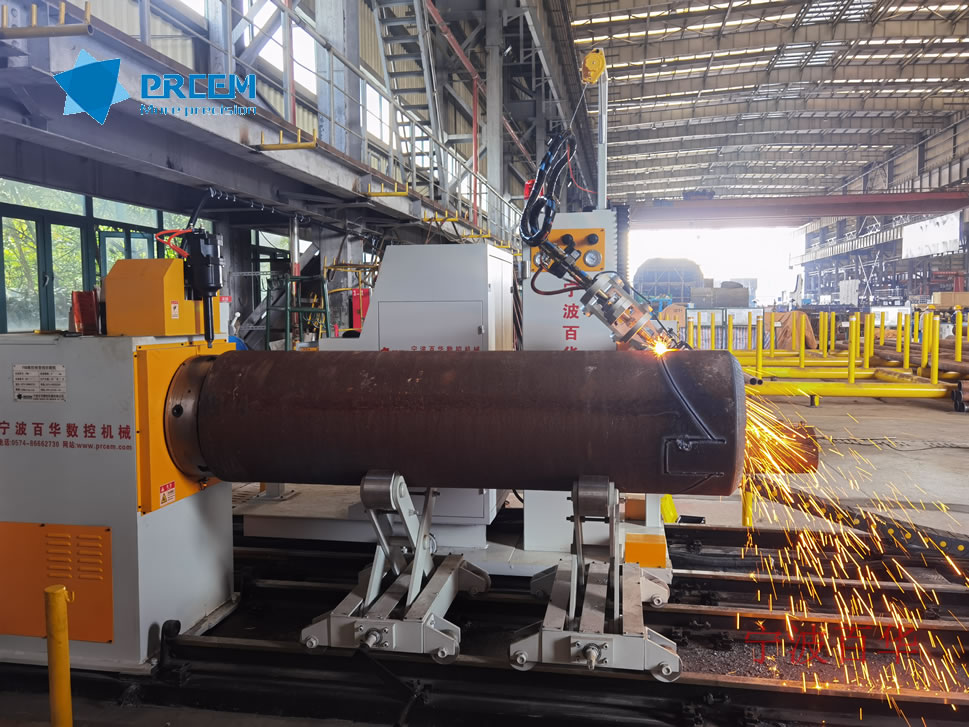

移动式切割台车

1

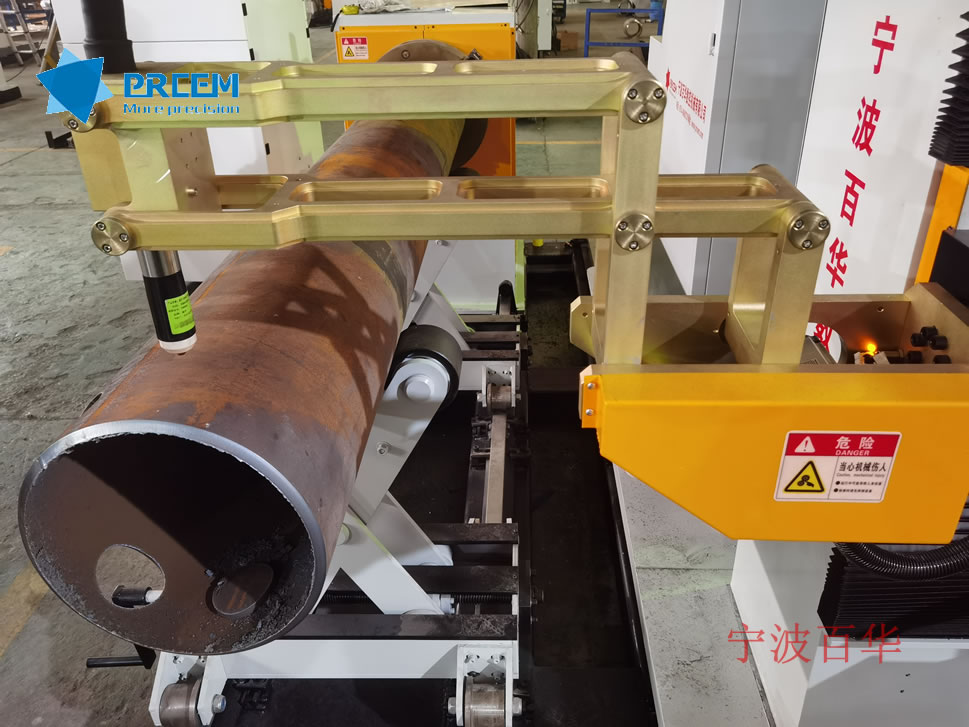

伺服电机驱动沿轨道轴向行走,满足定长切割进度要求,切割横臂可根据管径大小自动升降定位,切割横臂端部安装有精密型铝合金四连杆机构,实现联动切割

 工业电脑及套料软件

1

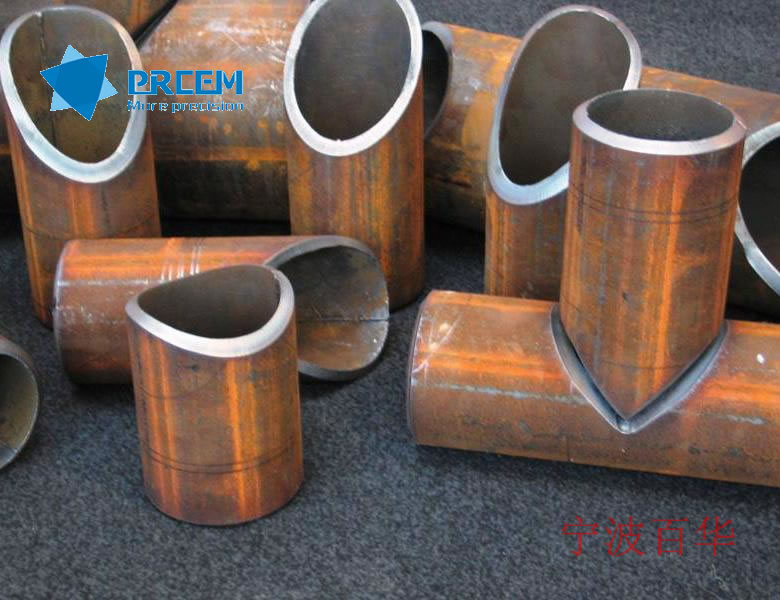

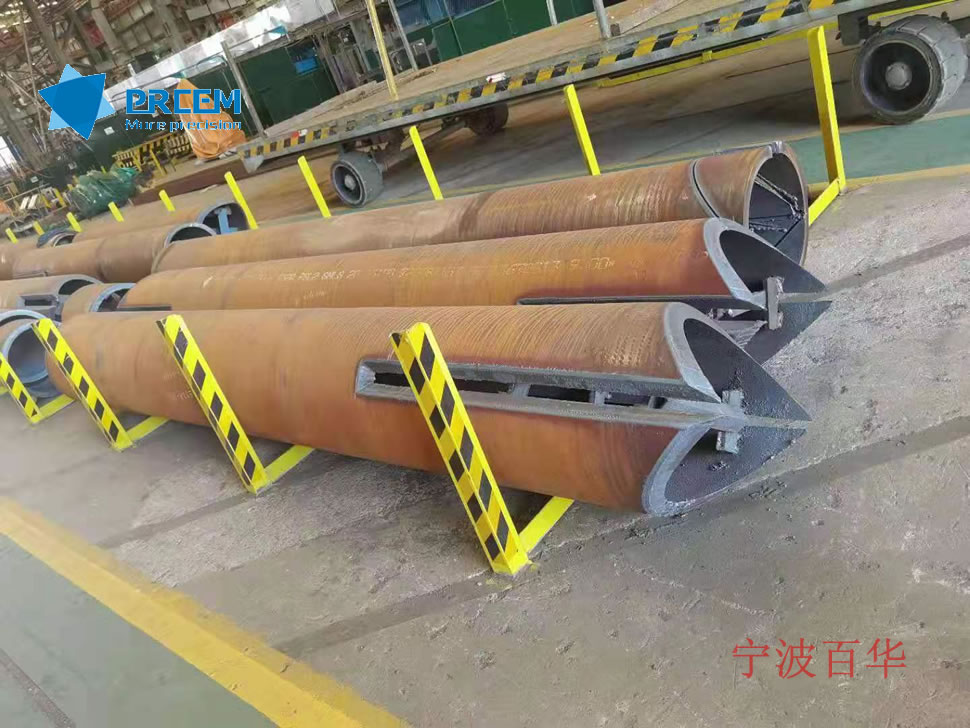

采用上海交大套料软件;可进行管道定长切割、坡口、各种直交/斜交相贯线切割开孔、虾米节切割等,内置各种切割形状图库可选,或可通过U盘导入切割图形

伺服驱动系统

5

日本松下,实现多轴动作联动驱动

重型精密刚性底座

1

确保极高的行走精度又满足整体的设备刚性,对安装基础要求较低,相对调平后膨胀螺栓固定即可

交叉式管道支撑架

2/3

满足不同管径的管材支撑,承载能力5T/台

6米主机标配2台,12米主机标配3台

切割系统

1

火焰切割系统或等离子切割

等离子电源可选美国海宝或国产品牌

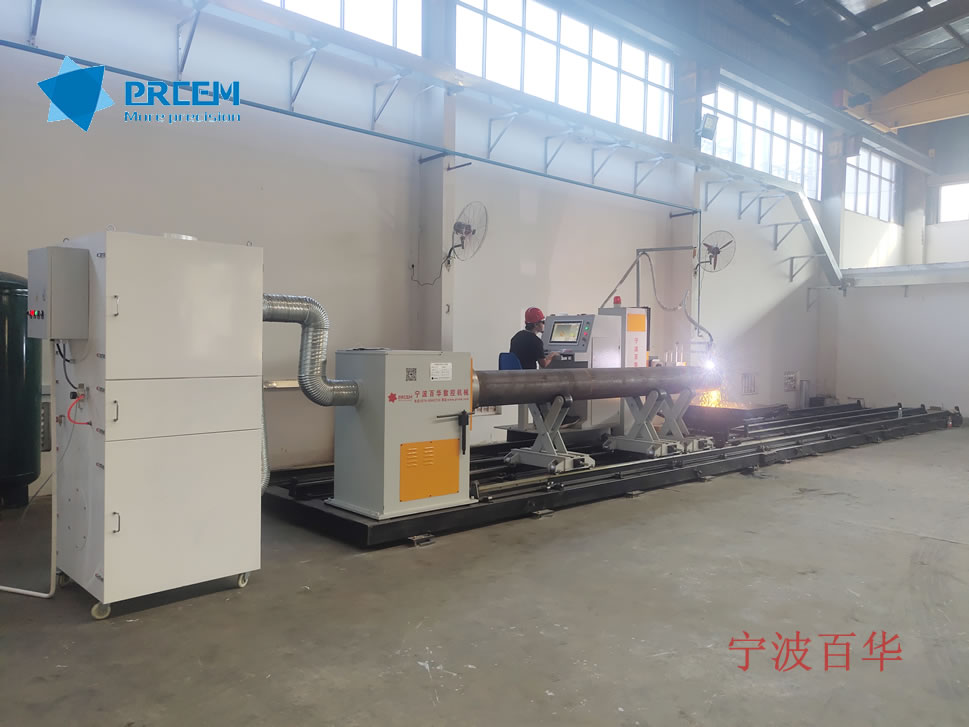

相贯线脉冲式滤筒除尘器

(选配)

1

5.5KW,处理气量5000-7000m3/h,滤芯数量9只

滤筒具有脉冲在线自动清灰功能

空压机及储气罐(选配)

1

排气量1.0m³以上,压力0.6MPa以上

卡盘气动夹紧系统(选配)

1

采用气动驱动卡盘卡爪伸缩,实现管子的夹紧和松开控制

主要参数



  编号



项     目



                                                      参     数

1

设备型号

      PHM-16

     PHM-24

    PHM-32

    PHM-40

    PHM-48

切割管径

Φ50-426

Φ60-630

Φ60-830

Φ159-1020

Φ219-1220

2

切割方式

                            火焰/等子



3

有效切割工件长度

6000.0/12000.0 mm

4

切割速度

10~2000mm/min

5

移动速度

10~6000 mm/min

6

割炬轴向摆动角度

β=±45°(60°)

7

割炬径向摆动角度

α=±45°(60°)

8

切割精度

角度≦1°,长度≦±1mm

9

卡盘夹紧装置

手动扳手1套   或选配气动夹紧装置







10







控制轴数

工件回转(A)

割炬左右移动(X)

割炬左右摆动(U)

割炬径向摆动(V)

割炬上下移动(Z)

仿形检测(Z2)
