设备用途
配合滚轮架使用，用于压力容器和大口径管道直缝和环缝焊接
结构特点

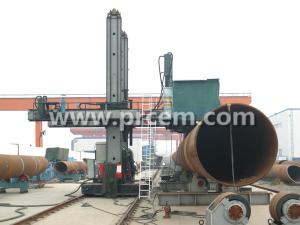

焊接操作机是焊接辅助设备，机头悬挂于横臂前端，可随横臂上下升降，水平伸缩;与滚轮架、变位机、电焊机等配套使用，可单机控制，也可集中控制，可实现筒体纵、环缝的焊接。结构形式分为固定式、移动式、固定带回转、移动带回转四种，根据配置需要可选配以下部件：
技术参数
|
产品形式 |
重型 |
中型 |
轻型 |
小型 | ||
|---|---|---|---|---|---|---|
|
规格型号 |
HJ6070 |
HJ5060 |
HJ4050 |
HJ3040 |
HJ2030 |
HJ1015 |
|
垂直升降行程(mm) |
6000 |
5000 |
4000 |
3000 |
2000 |
1000 |
|
水平升缩行程(mm) |
7000 |
6000 |
5000 |
4000 |
3000 |
1500 |
|
立柱回转角度 （如有） |
±180o | |||||
|
机架回转速度rpm（如有） |
0.03～0.3 |
0.03～0.3 |
0.3 |
0.3 |
手动 | |
|
横梁升降速度(m/min) |
1 |
0.5 | ||||
|
横梁进给速度(m/min) |
0.12～1.2 |
0.5 | ||||
|
台车进退速度(m/min) |
2 |
2.5 |
2.5 |
手动或电动2.5m/min | ||
|
台车轨距(mm) |
2000 |
1600 |
1450 |
1000 |
800 | |
|
横梁端部承载(kg) |
250 |
100 |
100 |
80 |
20 | |
如欲详细了解该款机型技术参数请来电来函垂询！
