PMG系列多功能管道组对机



    型号规格

    PMG-16/24/32/40 ,适用管径分别为Ф60-426/Ф60-630/Ф108-830/Ф219-1020mm;其他规格可订制



    在线咨询

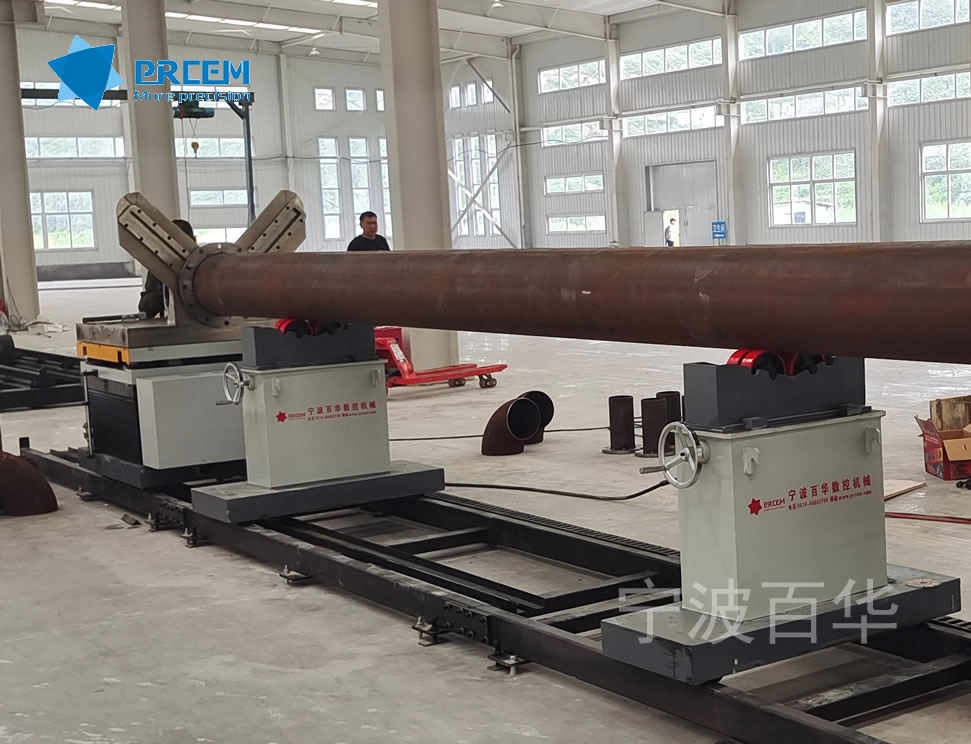

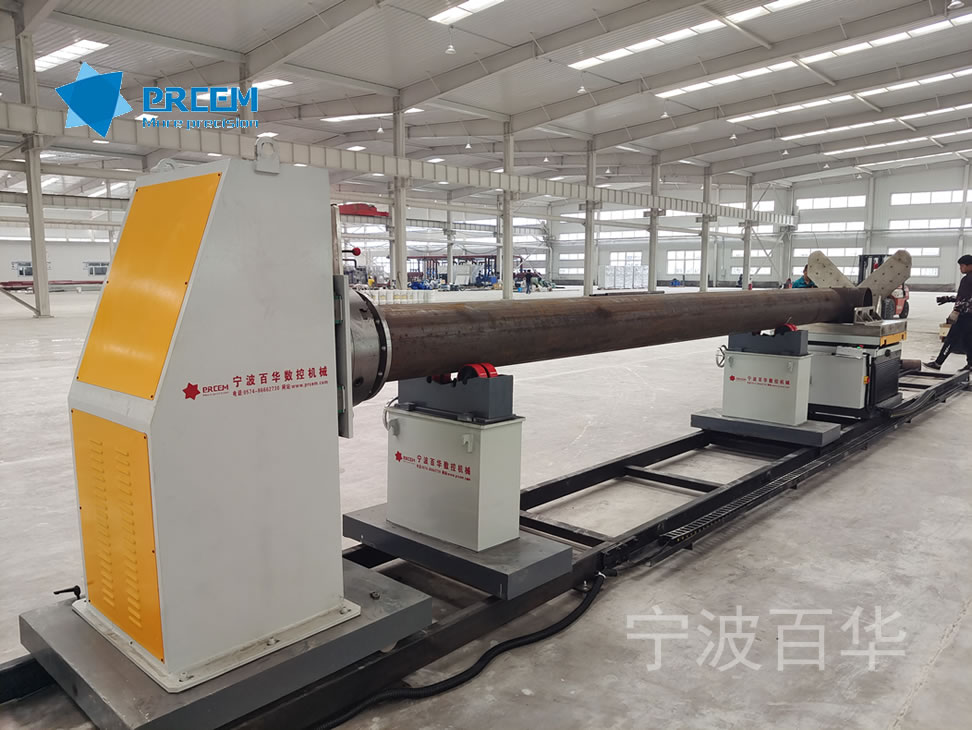

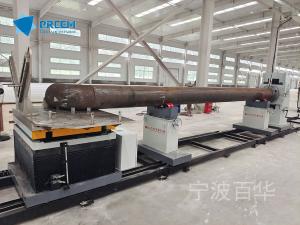

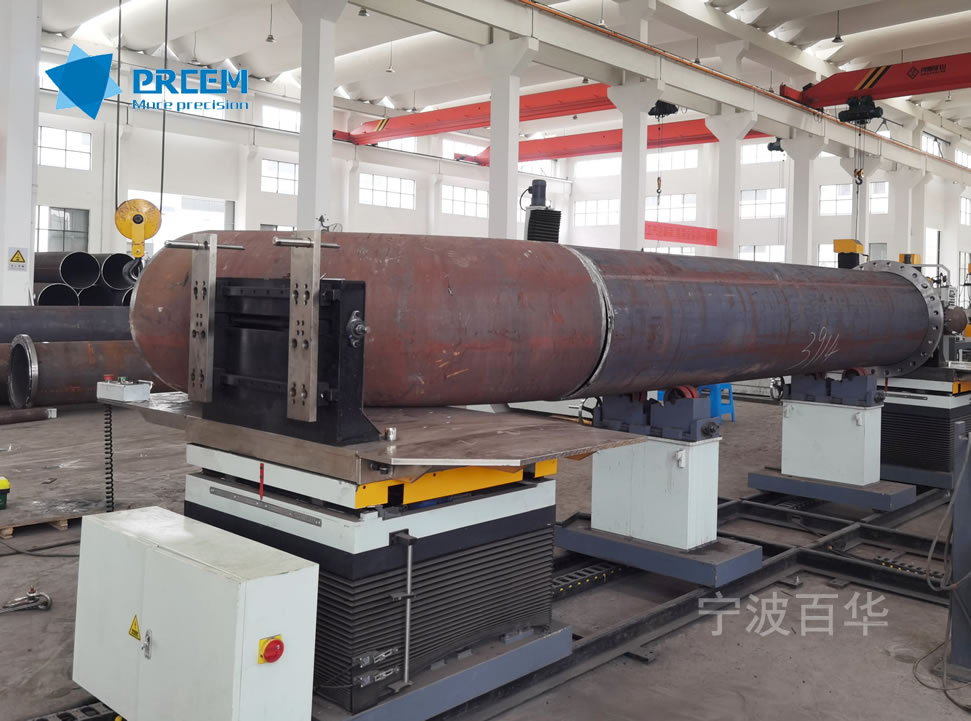

产品图片

产品详情

设备用途:

    该多功能管道组对机为我公司第三代改进型产品,主要用于管子+管子、管子+弯头、管子+法兰、管子+三通等的机械化拼装组对,起到减少劳动力、提高管件组对精度为下一步焊接提供精确的点焊焊口,提高自动焊接的打底合格率,该组对机两端可同时装配作业;

设备配置

序号

产品名称

单位

数量

备  注

PMG多功能管道组对机

1

多功能管道组对主机

2

用于法兰、弯头、三通、大小头等管件的摆放

2

管道支撑托架A

1

用于支撑直管

3

管道支撑托架B

1

 支撑滚轮可开合调节,用于微调直管水平度

4

刚性轨道

1

根据管长配置长度

5

手持式遥控盒

1

用于各功能动作调节

技术升级

     凭借我公司的深厚积累和技术沉淀结合对众多用户的使用效果反馈,经过持之以恒的技术升级现该产品已发展至第三代,相比第二代组对机主要对主体结构进行了优化升级,具体升级改进部位对比如下:

  第二代多功能组对机,我们通常称之为翻板式多功能组对平台,结构如下:

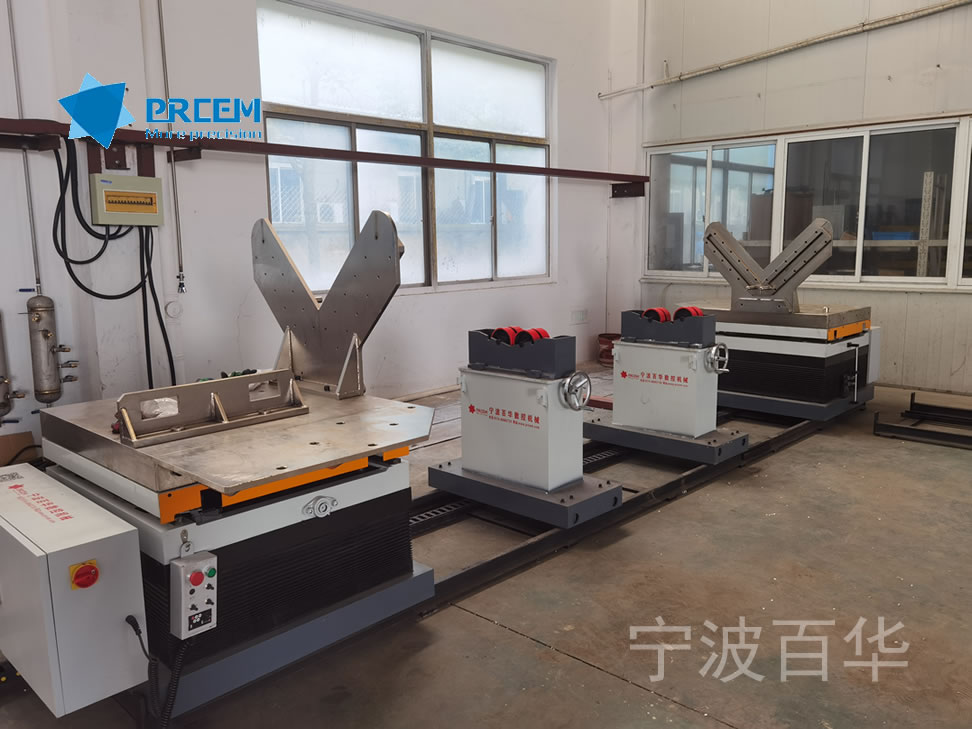

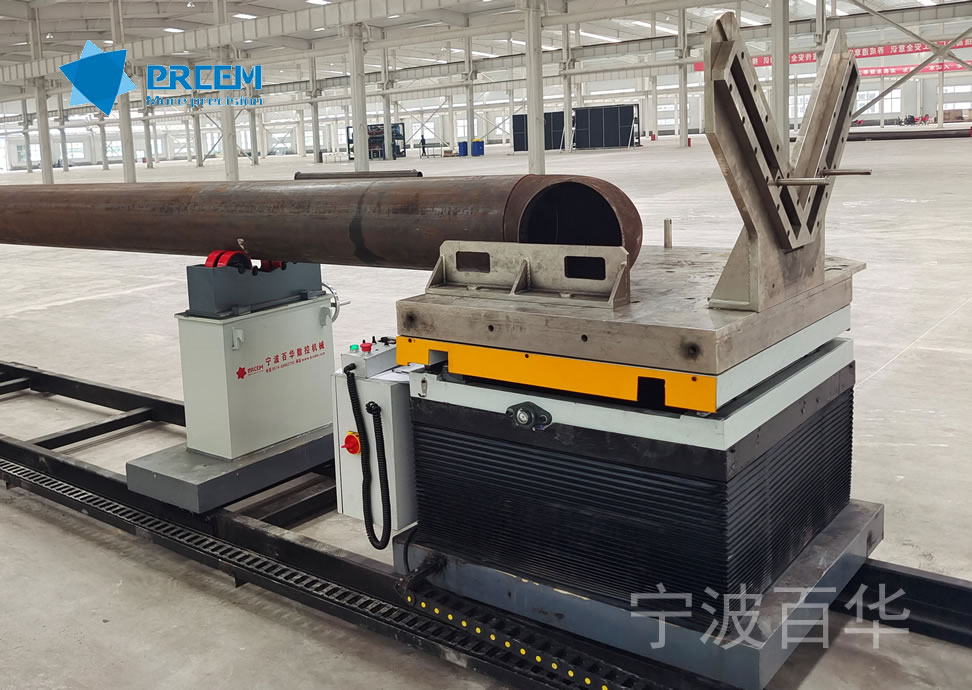

  第三代多功能组对机,我们通常称之为回转式多功能组对平台,结构如下:



主机参数

a)   上下升降:蜗轮蜗杆升降机+T型丝杆+电机、减速机

b)   升降行程:>200mm

c)   升降速度:0-210mm/min,无极变频调速

d)   升降方式:电动,功率750w或按机型

e)   前后移动:电机减速机+丝杆丝母+滑板

f)   移动方式:电动,功率370w或按机型

g)   移动速度:0-280mm/min无极变频调速

h)   移动行程:350mm

i)   回转机构:用于切换至法兰组对,旋转180度后锁止。

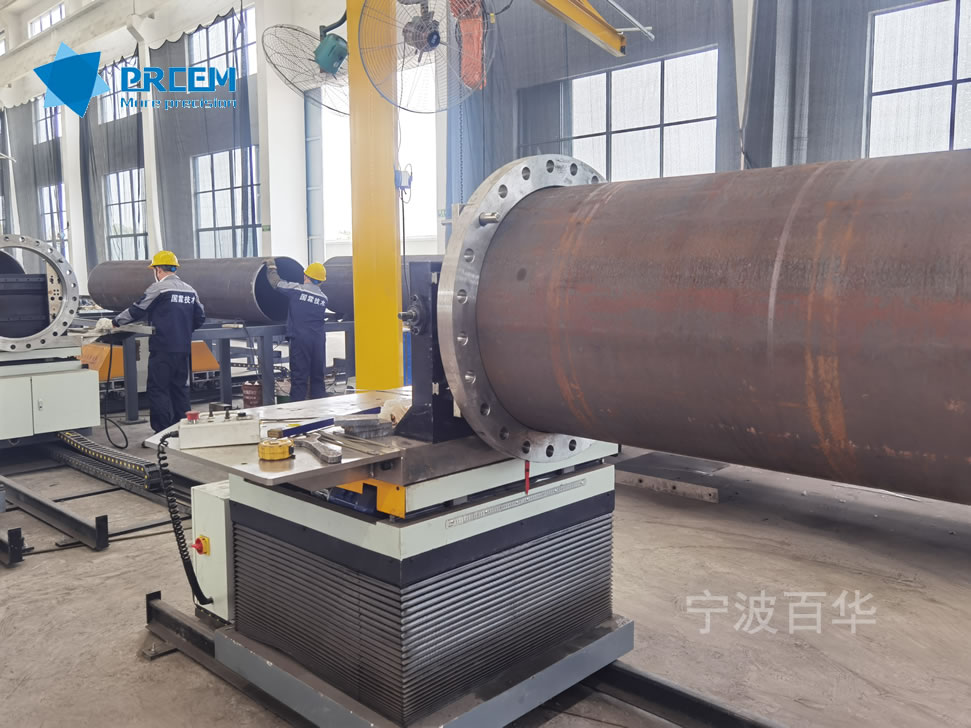

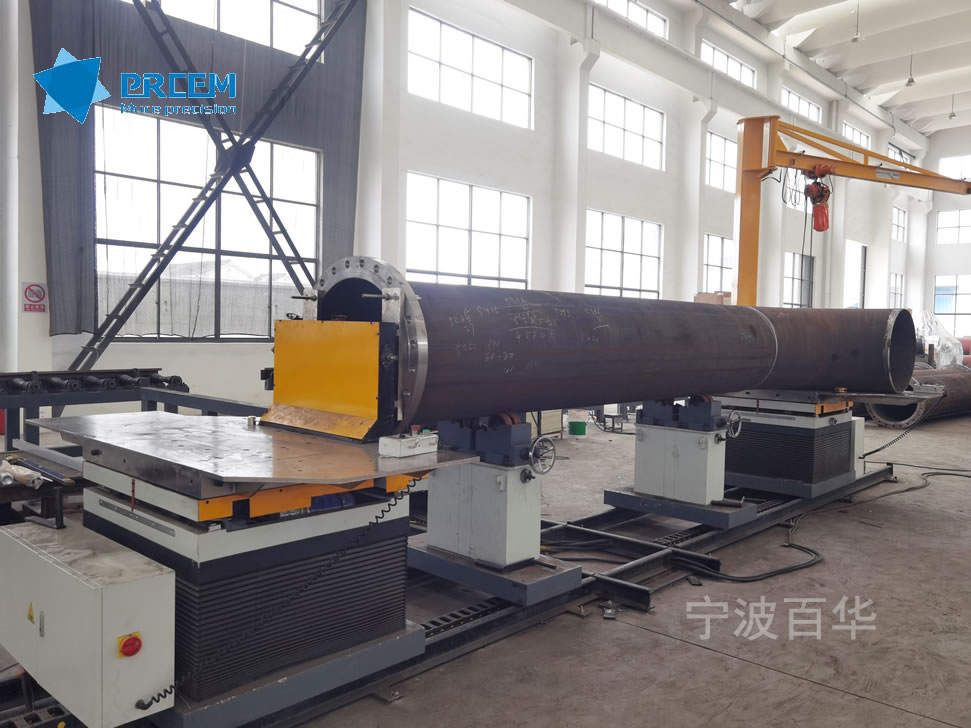

j)   法兰安装:法兰孔插销

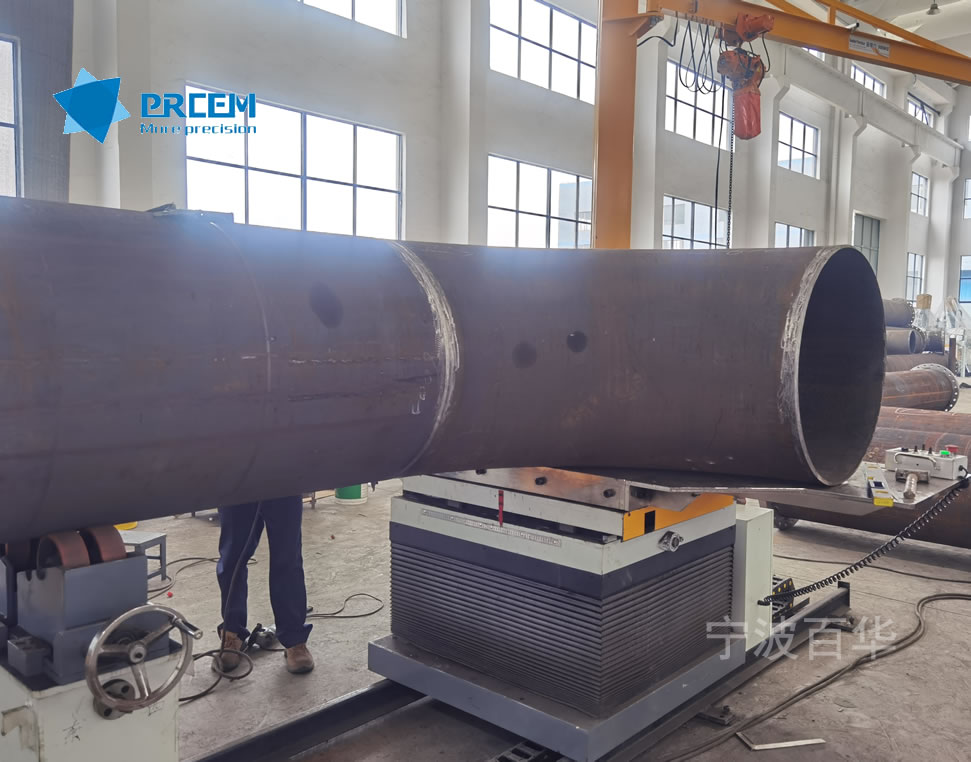

k)   弯头三通定位:定位挡板+斜铁

l)   机头左右行走:电机减速机+行走滚轮组,功率400W

m)   机头左右行走速度:0-1500mm/min,无极变频调速
