PFW系列直管法兰自动四点焊机

You are here:

PFW系列直管法兰自动四点焊机



    型号规格

   型号:PFW-16/24/32/40/48,适用管径分别为Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm;



    在线咨询

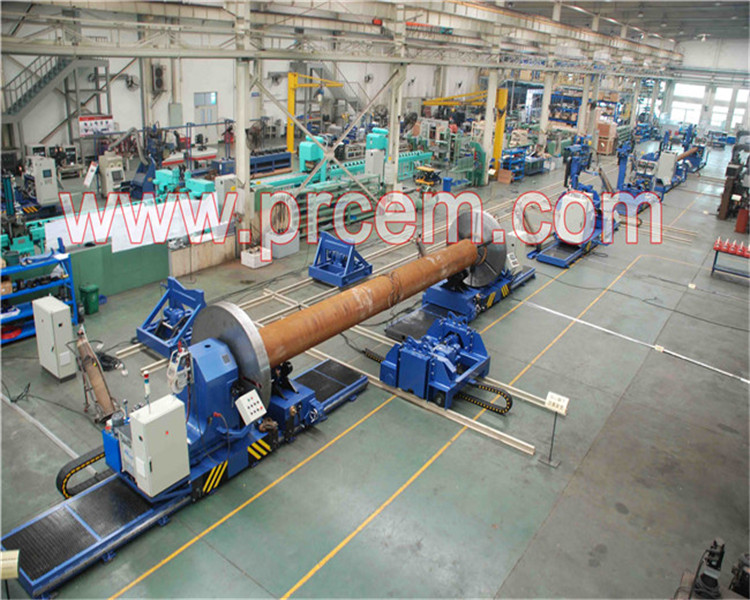

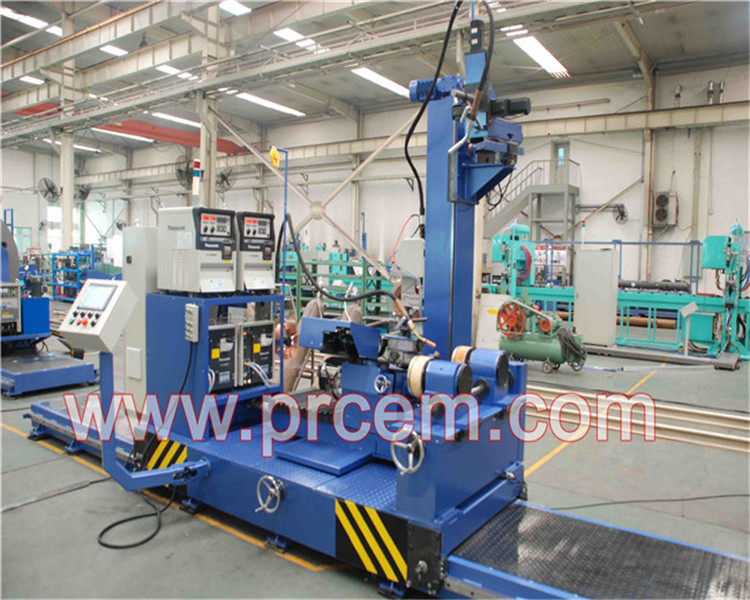

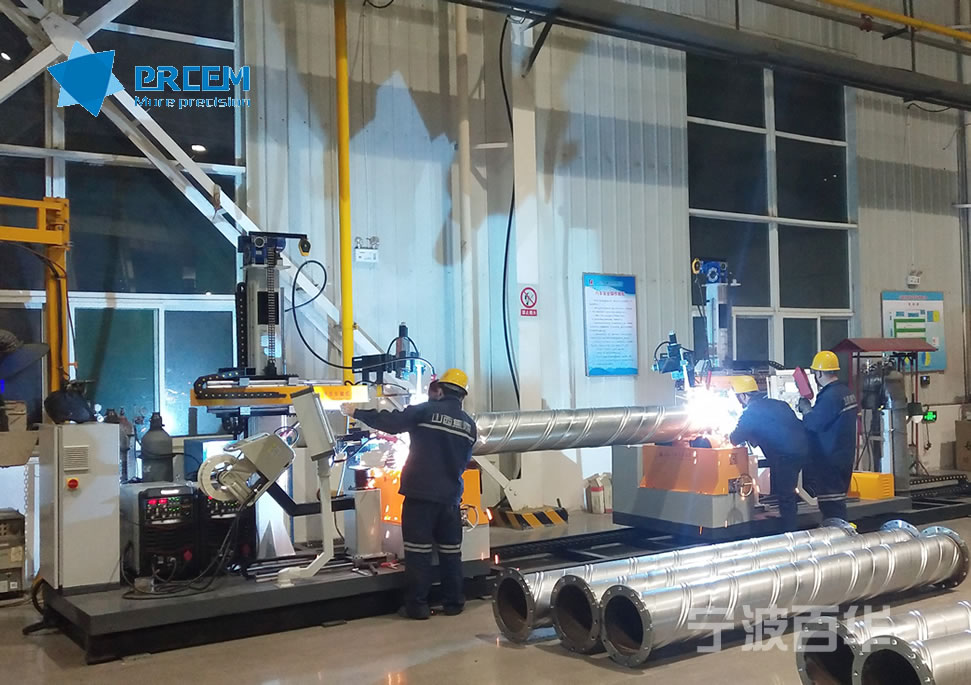

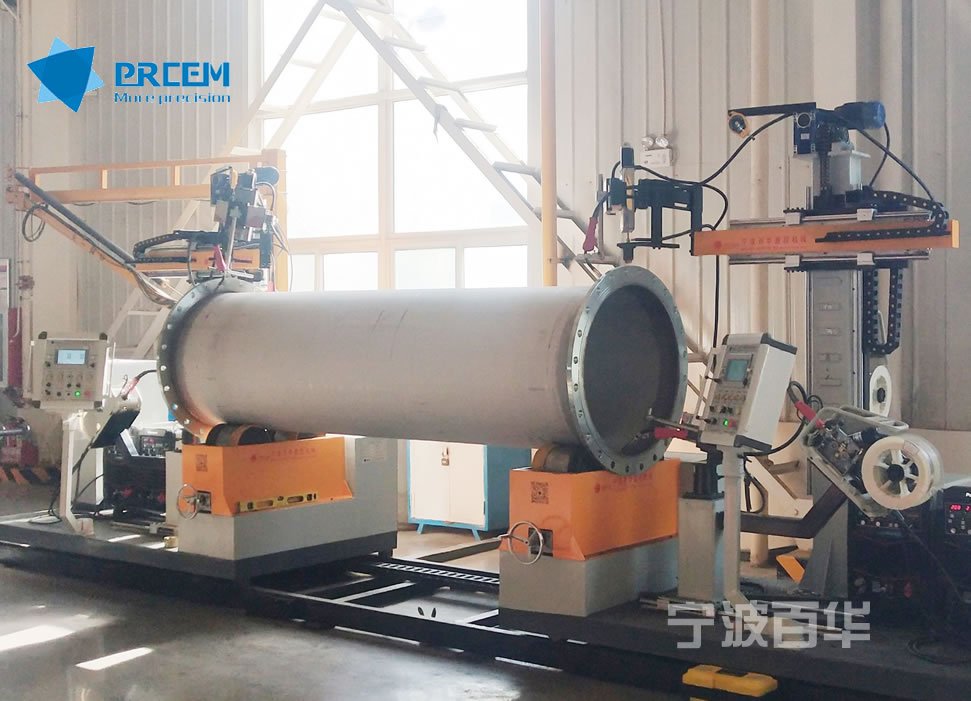

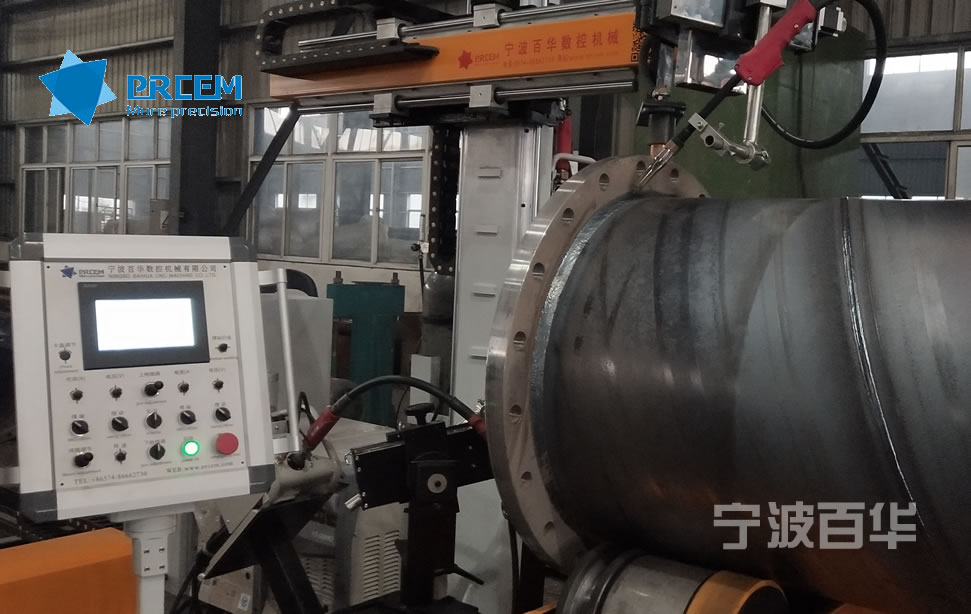

产品图片

产品详情

设备简介:

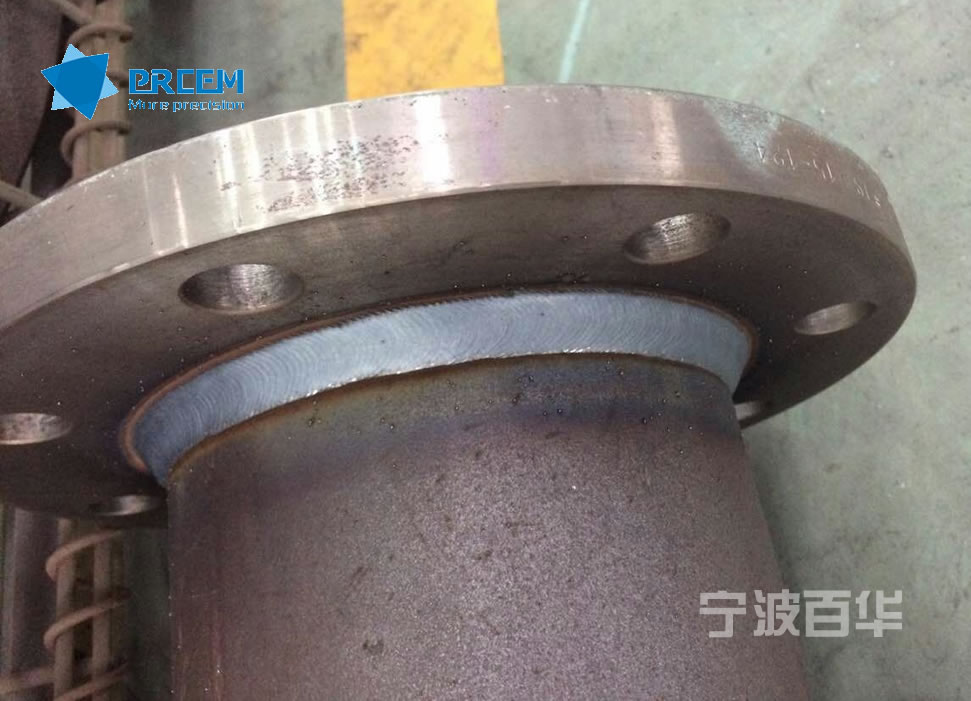

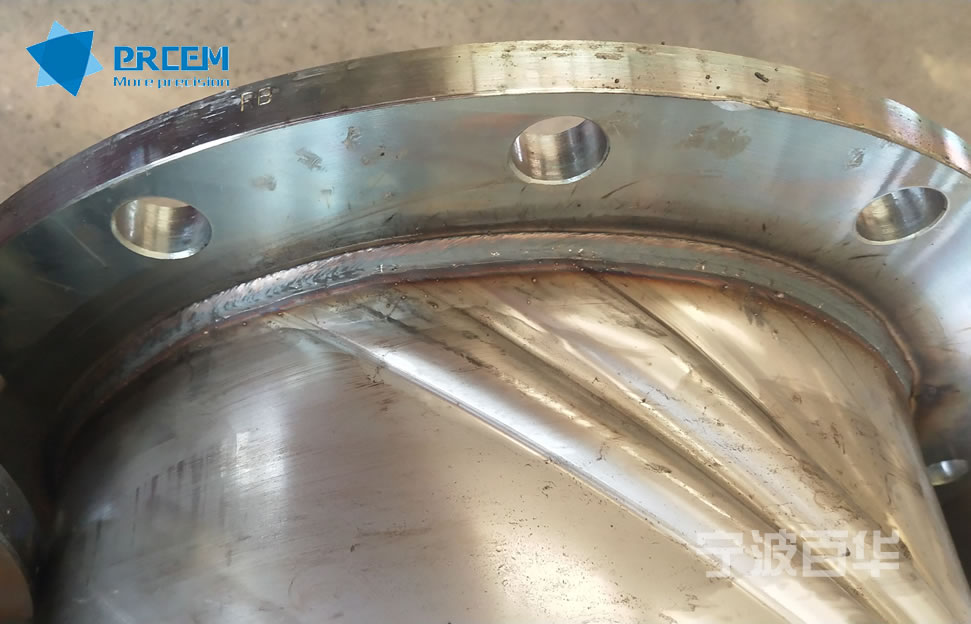

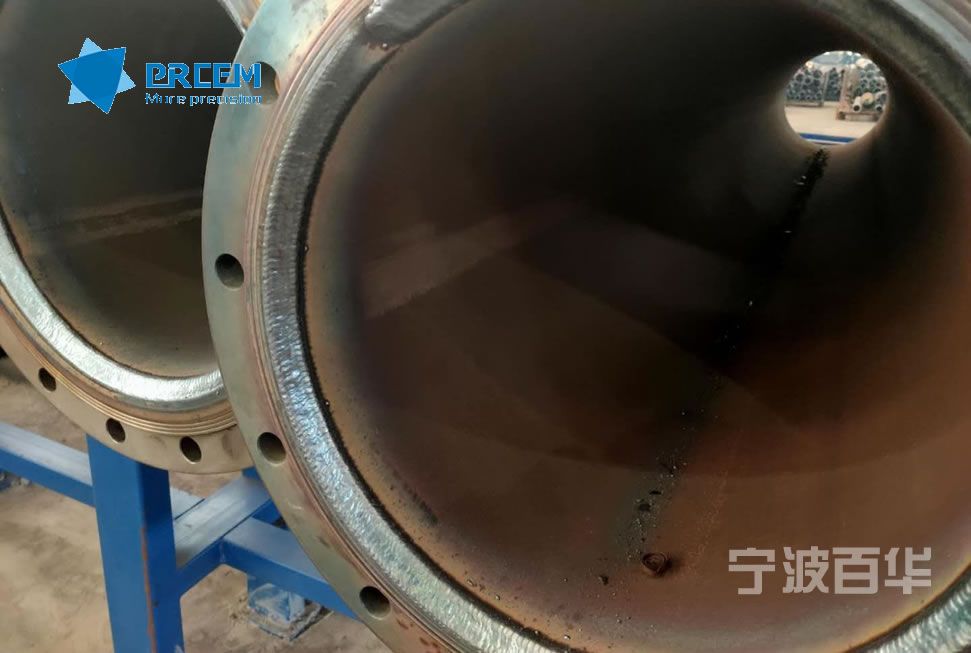

该PFW系列直管法兰自动四点焊机用于已经点焊好的管子的单头或双头法兰的内外口或套管的外口自动焊接,管子的形式有:管+单头法兰、管+双头法兰、管+单头套管、管+双头套管、管+一头法兰另一头套管等形式,主要用于煤矿、防腐、造船、石化、化工、铁塔、水利、市政等行业的直管和法兰、直管和套管的自动高效焊接。

焊接工艺:

可选气保焊(CO2/MAG)或钨极氩弧焊(TIG),可四枪同步焊接亦可选择其中任意一把或多把焊枪焊接;

设备配置:

名称及详细配置

单位

数量

名称及详细配置

单位

数量

自动焊接机主机

2

数控焊接摆动系统

4

双主动滚轮驱动座

2

法兰压紧及导电机构

2

气保或氩弧焊接电源

4

夹枪机构

4

自动焊机行走轨道

1

轴向跟踪系统

2

人机界面操作系统

2

径向跟踪系统

2

PLC主控制系统

2







主要参数

  1. 适用材质:碳钢、合金钢、不锈钢等
  2. 适用焊缝:管子-法兰、通舱套管、连接套管
  3. 适用管长:1000-6000mm或12000mm
  4. 管材壁厚:3mm-30mm;
  5. 参数设置:各焊枪焊接参数单独设置,满足内外焊缝宽度及填充量的差异;

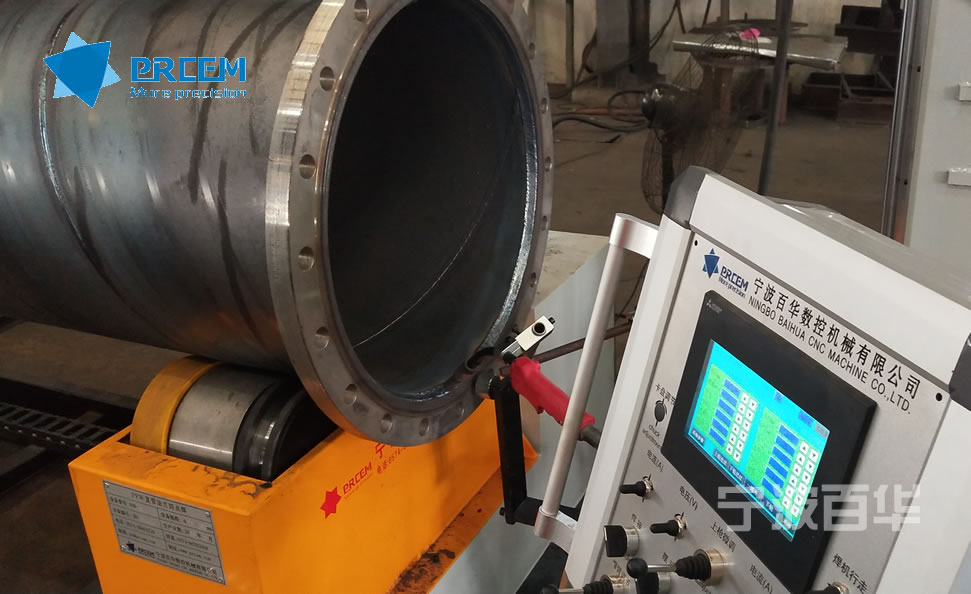

  6. 操作系统:人机会话界面输入及显示
  7. 参数微调:手持遥控盒及人机界面调节两用
  8. 电气控制系统: PLC程序自动控制;
  9. 上枪升降电机:2台,每台750W
  10. 主机立柱升降行程:≮1000mm
  11. 下枪前后移动:气动,行程300mm
  12. 驱动电机:2台,每台1.1KW
  13. 横臂移动电机:2台,每台200W
  14. 控制箱输入电源:三相380V 50HZ
