PPGW系列压辊式管道自动焊机
产品简介
通过创新的技术方案解决您的业务痛点
该PPGW系列压辊式管道自动焊机由压辊式管道焊接变位机和移动式悬臂焊机组成，采用压辊式管道焊接变位机驱动工件360°旋转，并可带动工件进行±45°倾翻，满足管与管、管与法兰、弯形管、T形管及不同管径的和有重心偏移的管道自动焊接；移动式悬臂焊机可沿轨道移动至压辊式变位机两侧的焊缝位置进行焊接，一次装夹满足管段上不同位置的焊缝进行自动焊接。

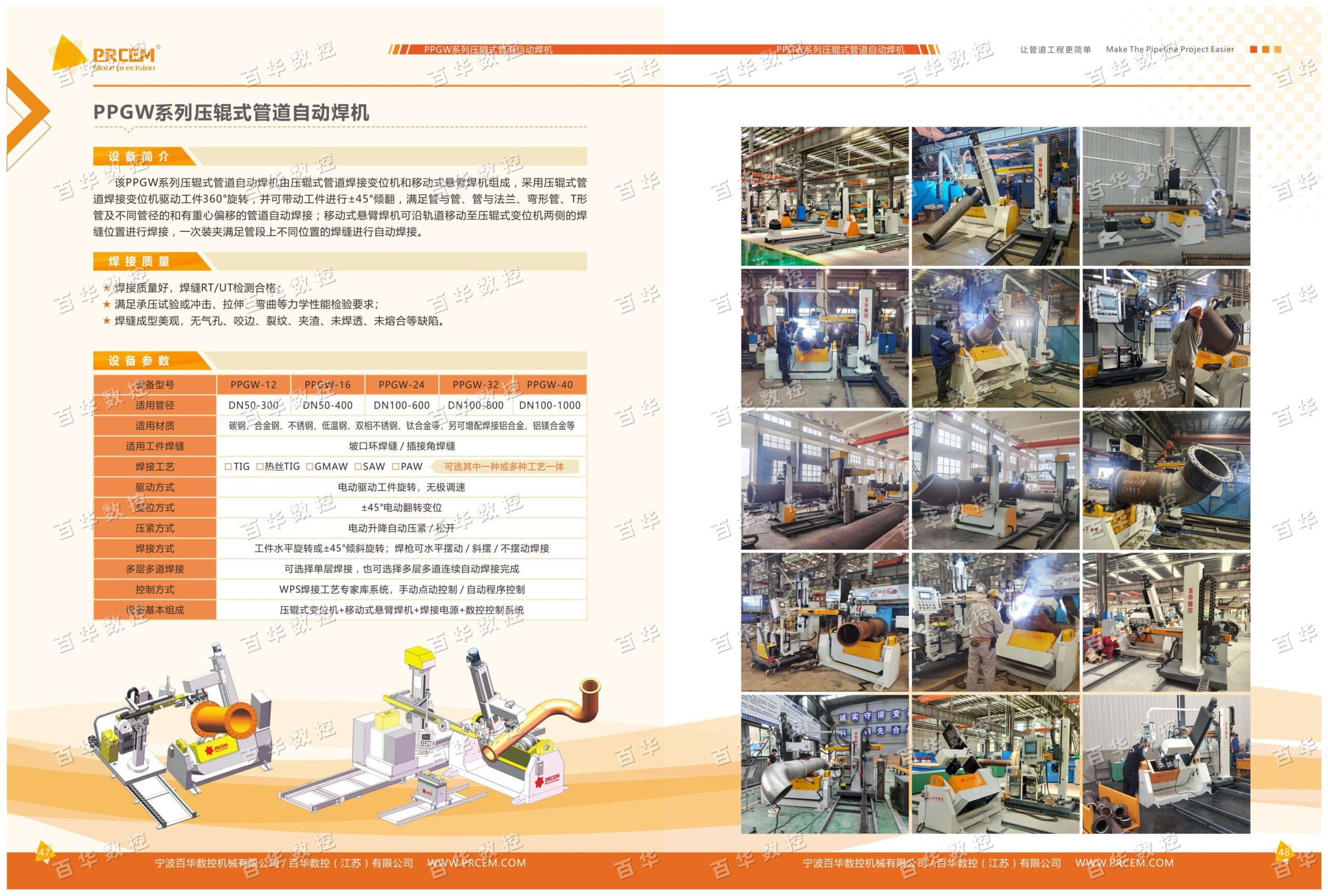

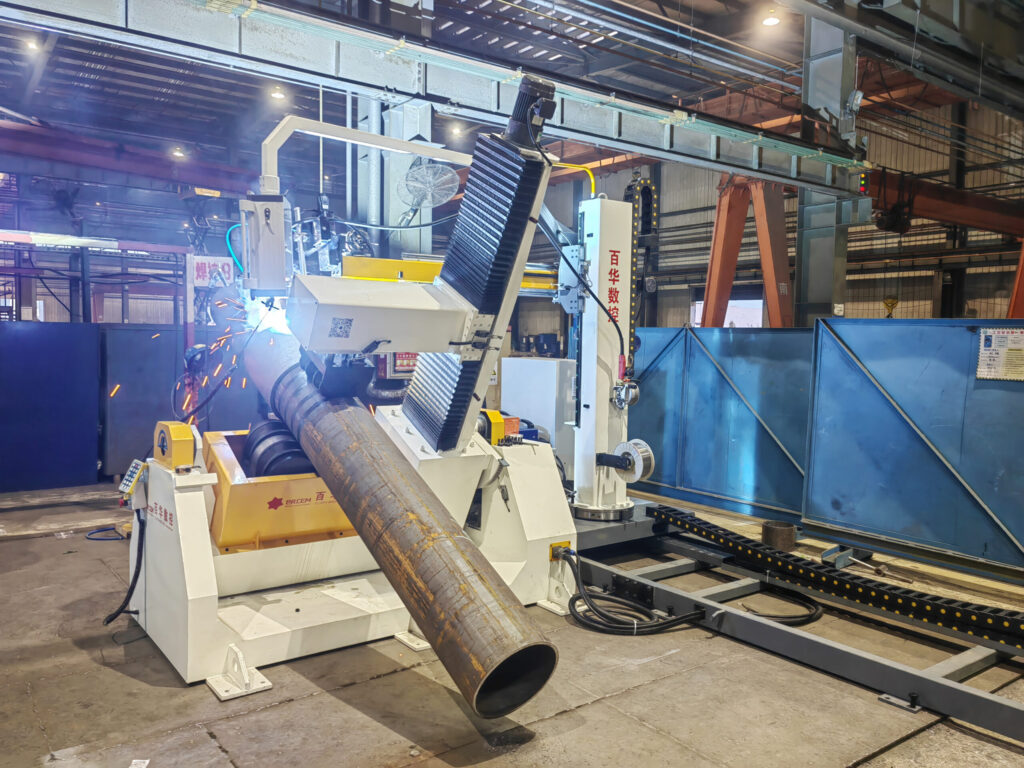

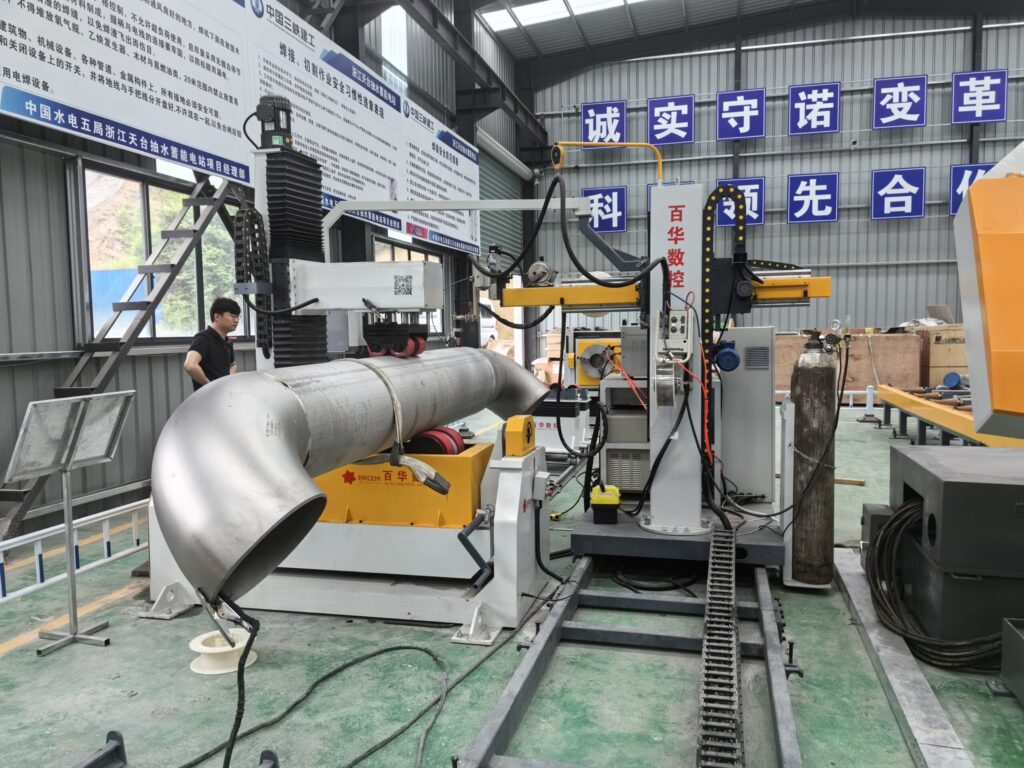

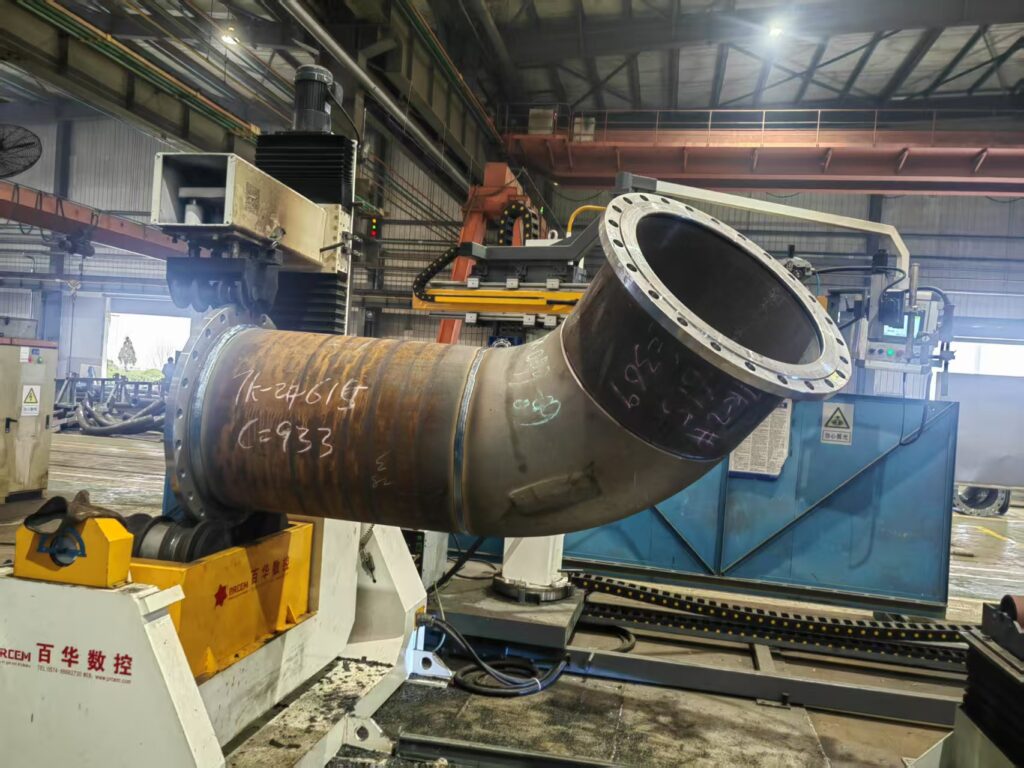

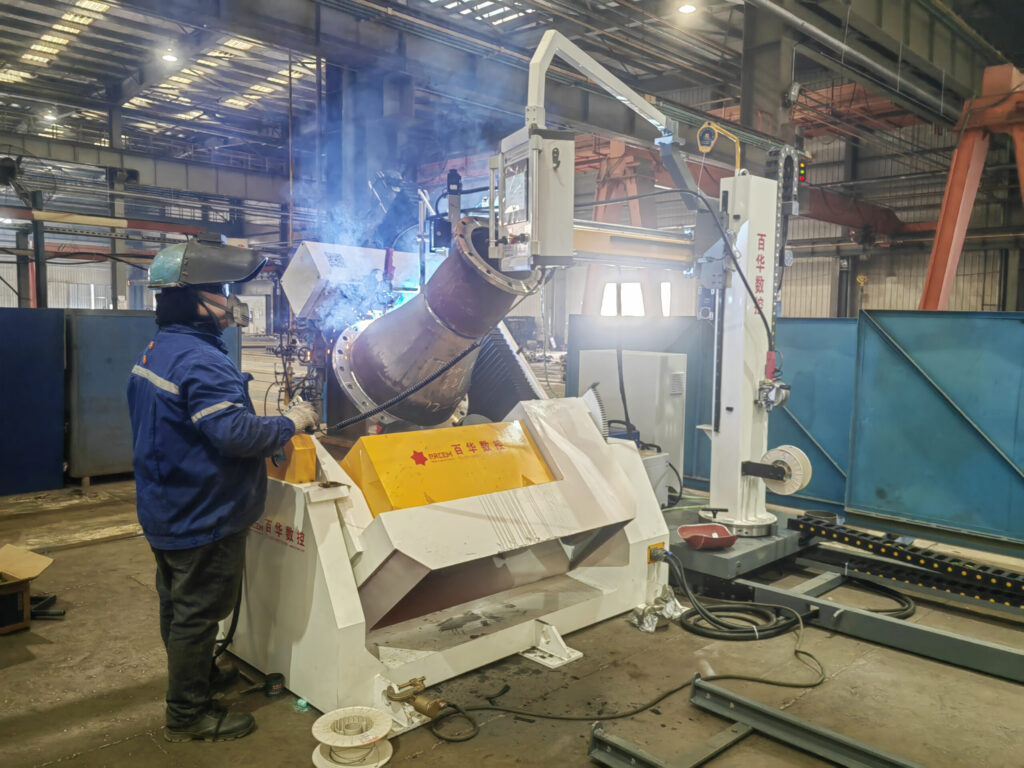

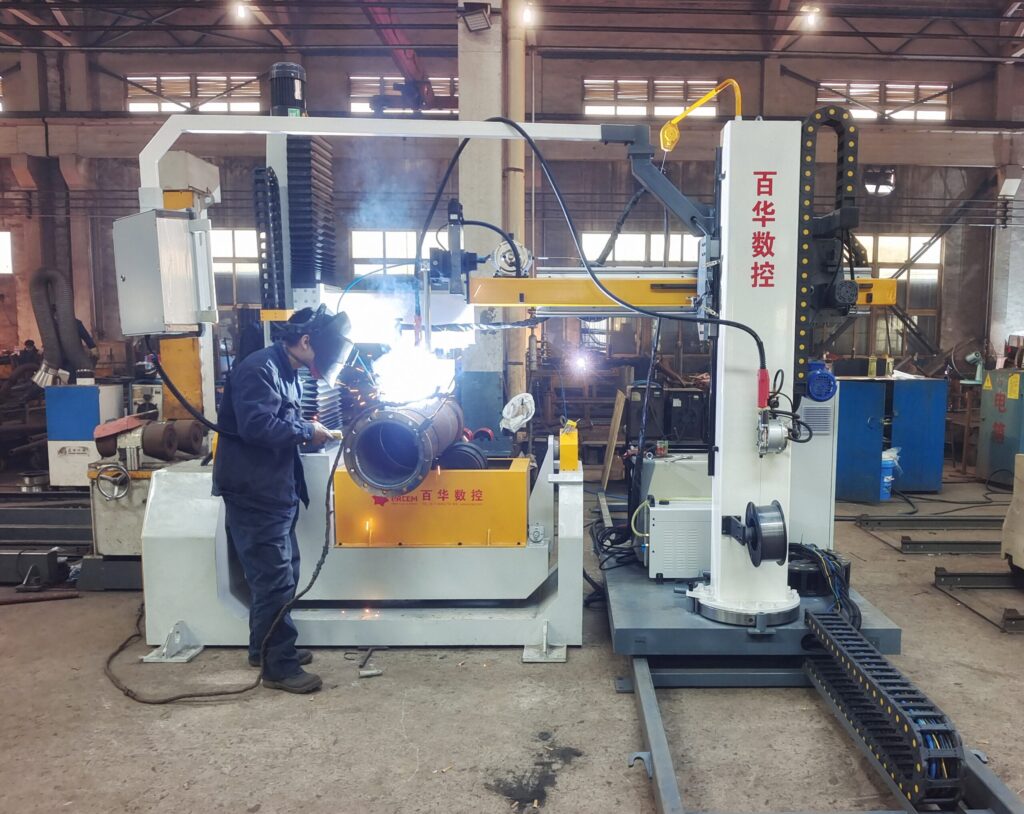

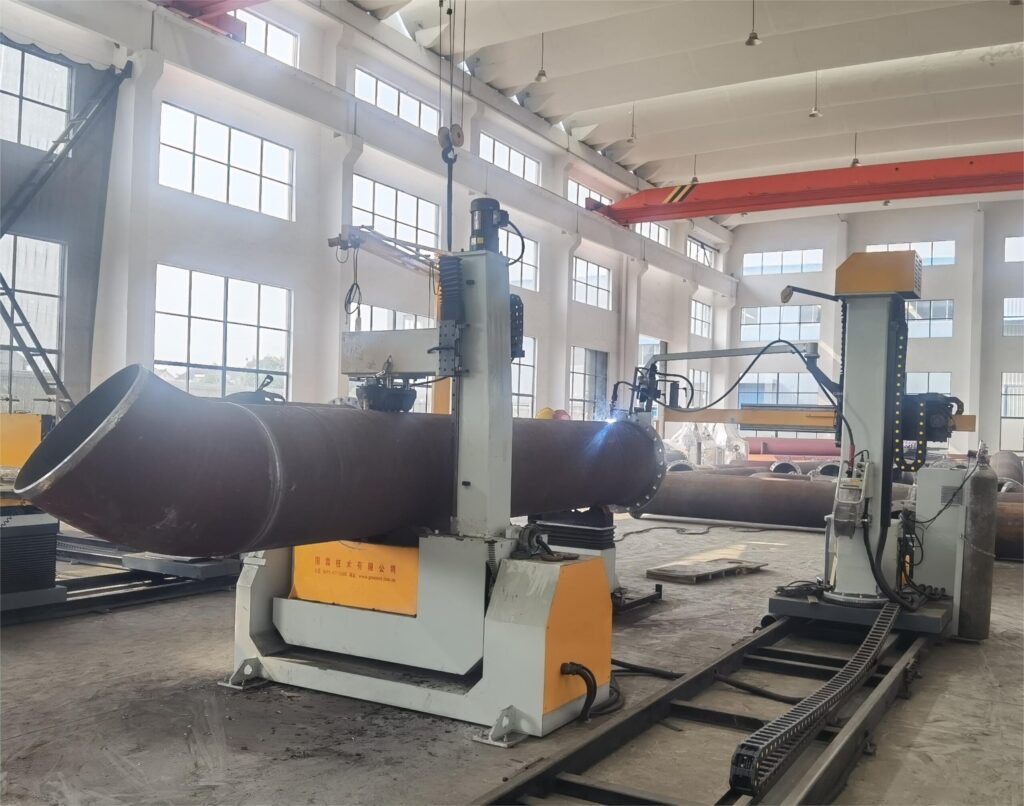

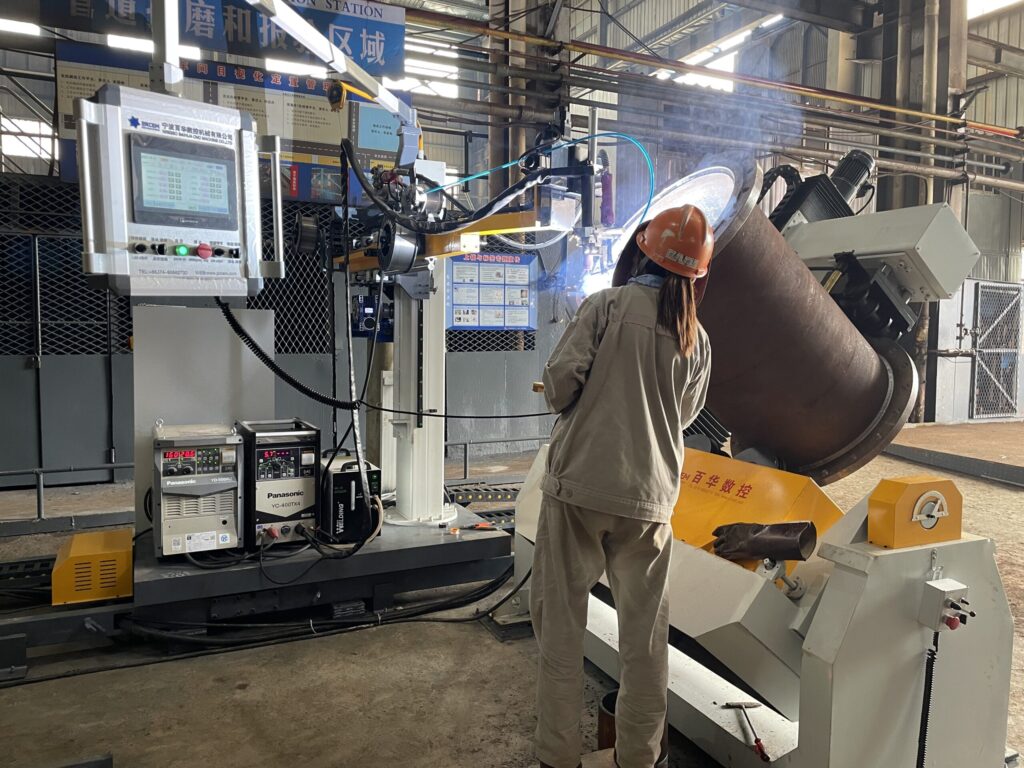

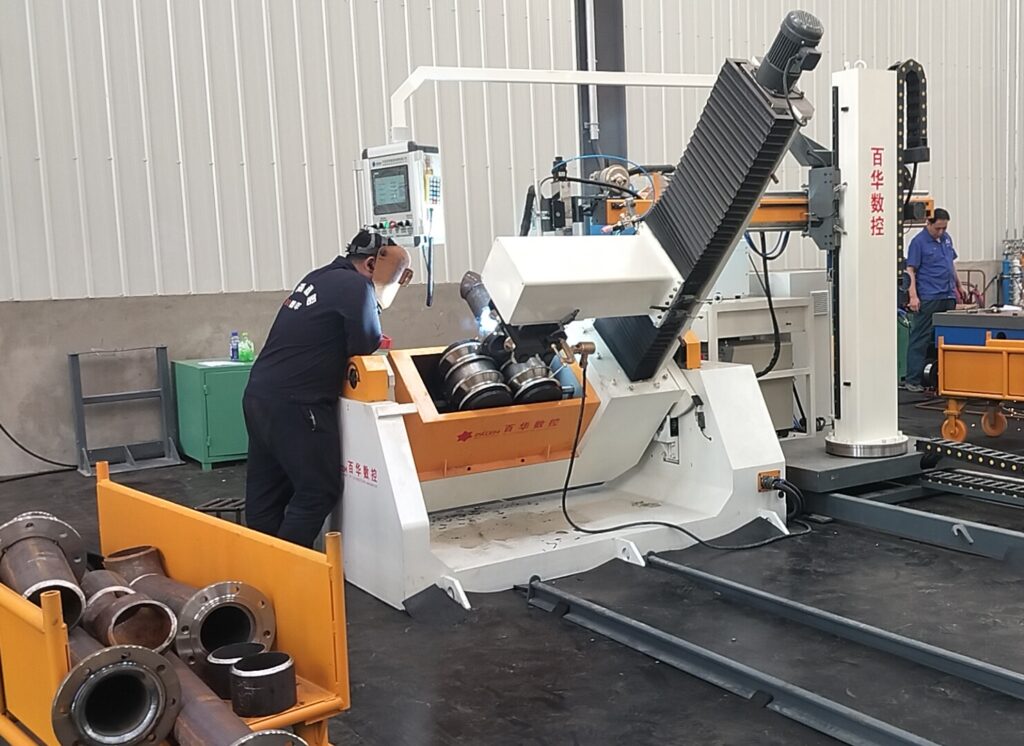

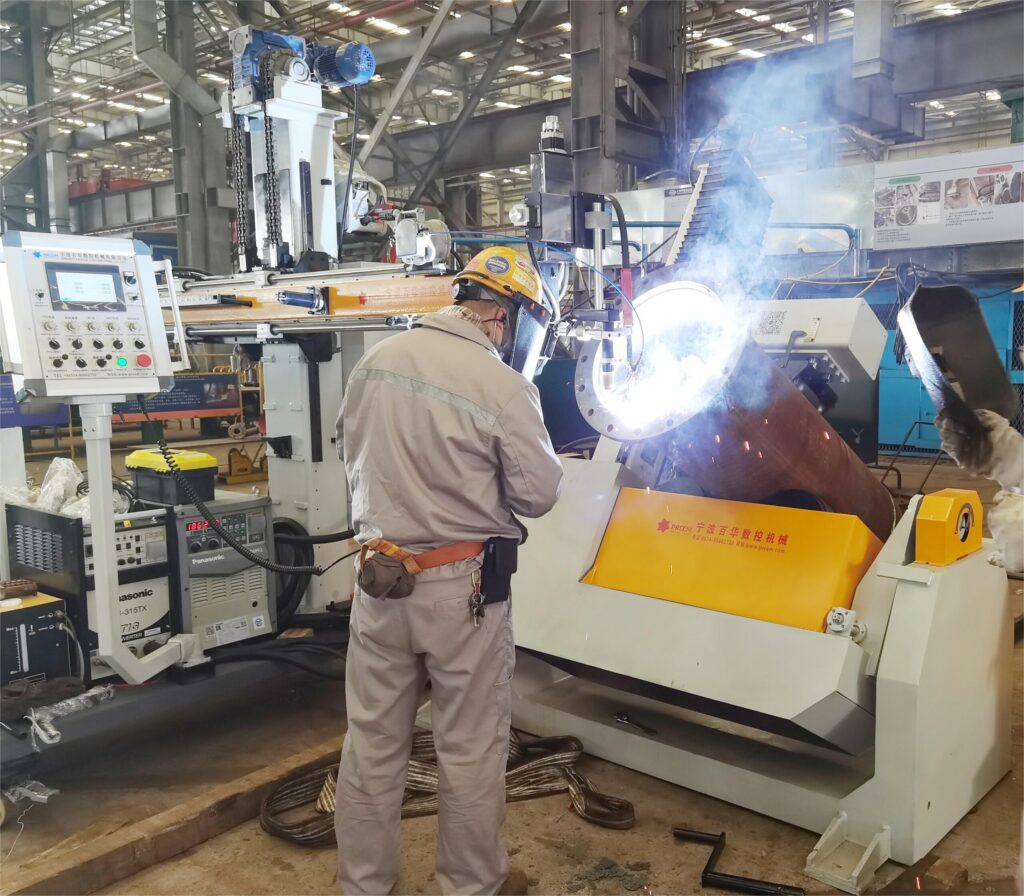

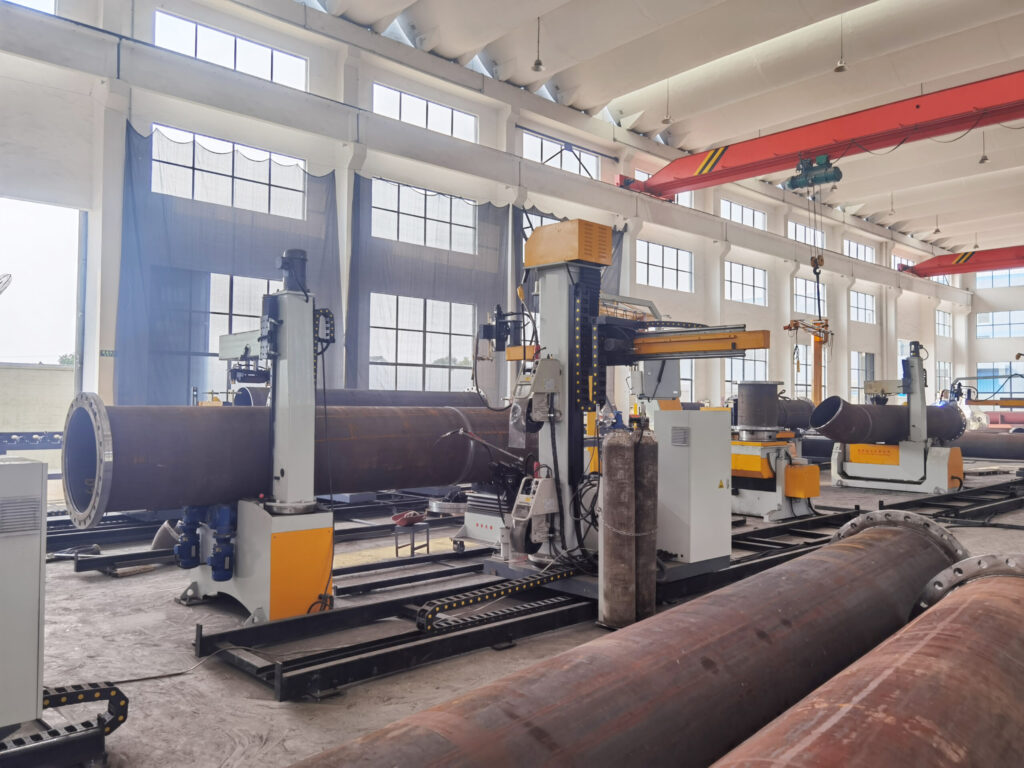

产品图册
多角度展示产品细节与实际应用场景
焊接质量
严苛的工艺标准确保每一个焊点的可靠性
- 检测合格： 焊接质量好，焊缝RT/UT检测合格；
- 力学性能： 满足承压试验或冲击、拉伸、弯曲等力学性能检验要求；
- 成型美观： 焊缝成型美观，无气孔、咬边、裂纹、夹渣、未焊透、未熔合等缺陷。
产品参数
规格型号与技术性能指标一览
| 设备型号 | PPGW-12 | PPGW-16 | PPGW-24 | PPGW-32 | PPGW-40 |
|---|---|---|---|---|---|
| 适用管径 | DN50-300 | DN50-400 | DN100-600 | DN100-800 | DN100-1000 |
| 适用材质 | 碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等 | ||||
| 适用工件焊缝 | 坡口环焊缝 / 插接角焊缝 | ||||
| 焊接工艺 |
TIG
热丝TIG
GMAW
SAW
PAW
（可选其中一种或多种工艺一体）
|
||||
| 驱动方式 | 电动驱动工件旋转，无极调速 | ||||
| 变位方式 | ±45°电动翻转变位 | ||||
| 压紧方式 | 电动升降自动压紧 / 松开 | ||||
| 焊接方式 | 工件水平旋转或±45°倾斜旋转；焊枪可水平摆动 / 斜摆 / 不摆动焊接 | ||||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | ||||
| 控制方式 | WPS焊接工艺专家库系统，手动点动控制 / 自动程序控制 | ||||
| 设备基本组成 | 压辊式变位机 + 移动式悬臂焊机 + 焊接电源 + 数控控制系统 | ||||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。
