PPFW系列U型卡钳式管道自动焊机
产品简介
通过创新的技术方案解决您的业务痛点

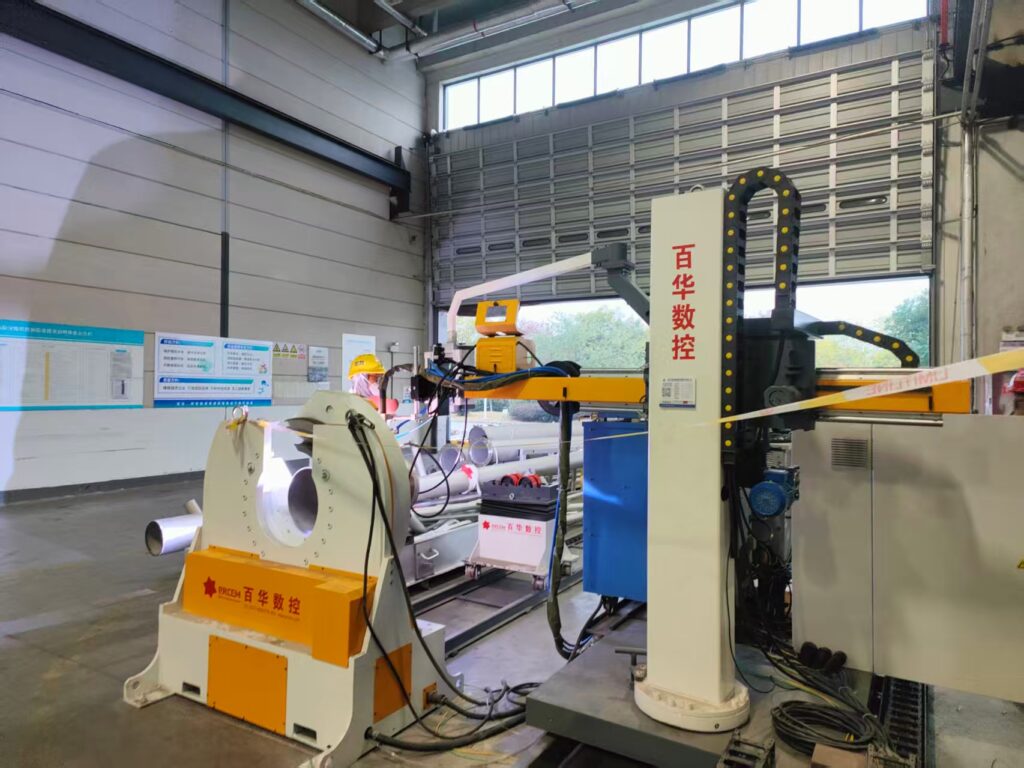

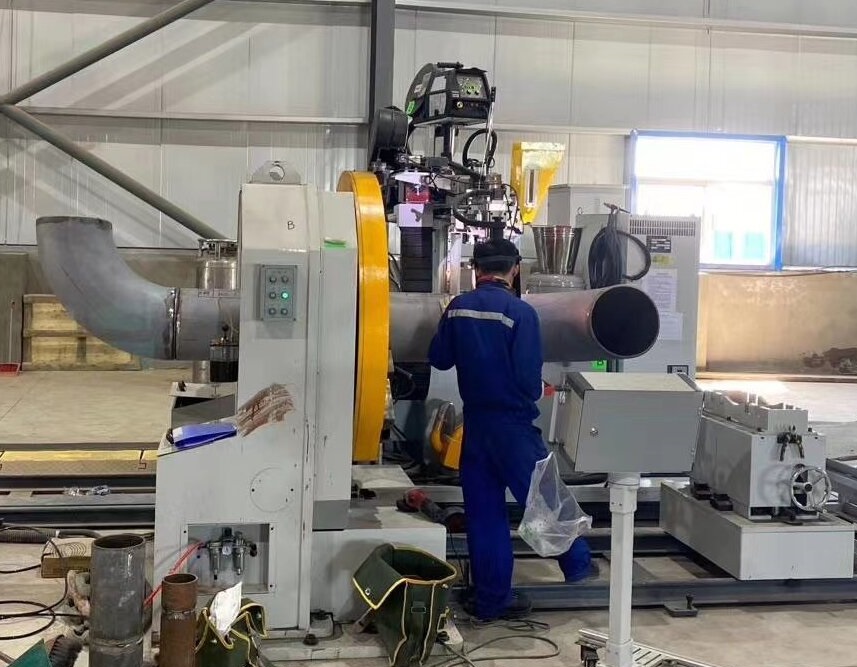

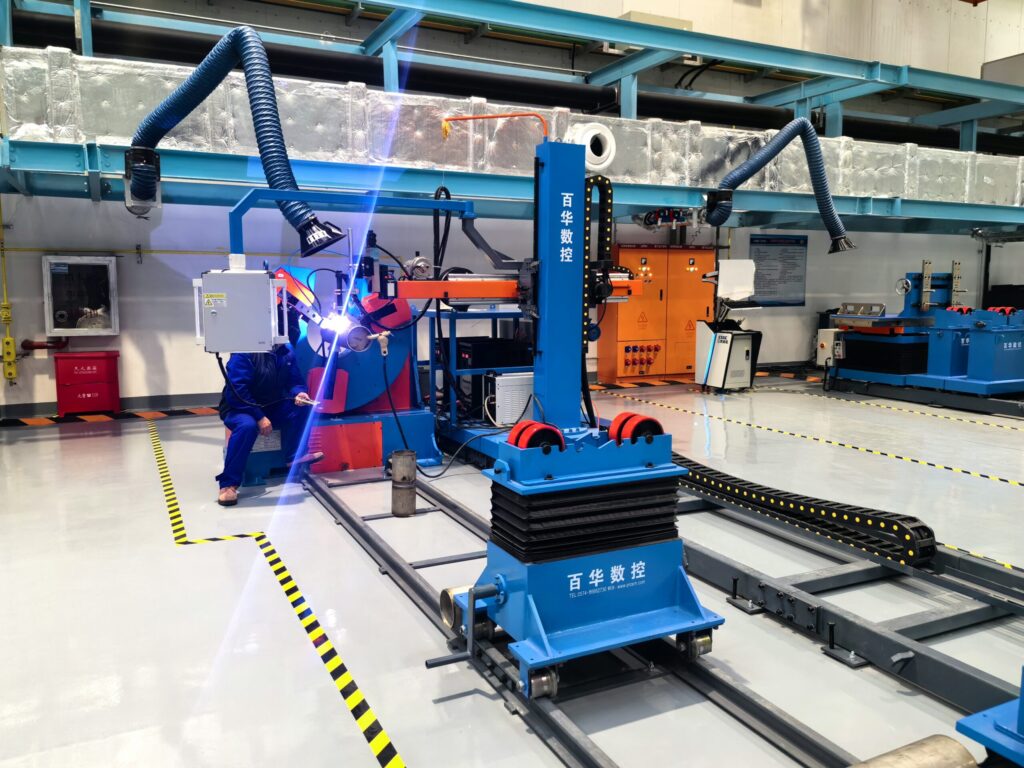

该PPFW系列U型卡钳式管道自动焊机主要用于各个行业管道高品质精密自动焊接，采用U型开口式卡钳主机夹持工件旋转，悬臂焊机行走移动至管段上各个焊缝位置进行焊接。

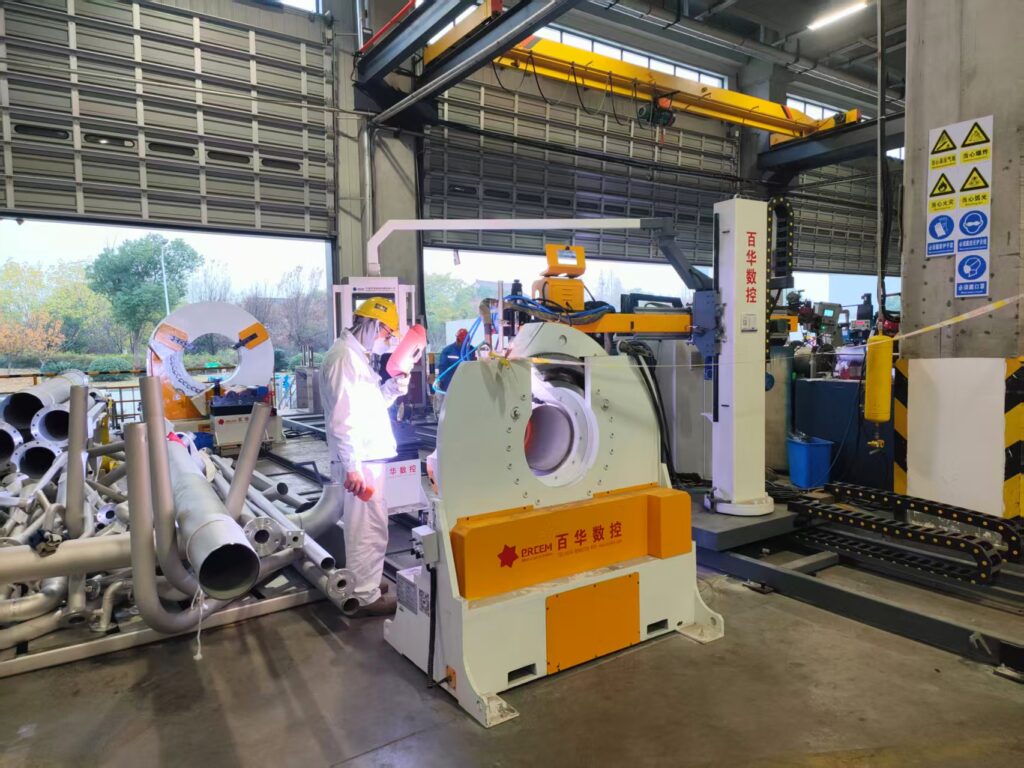

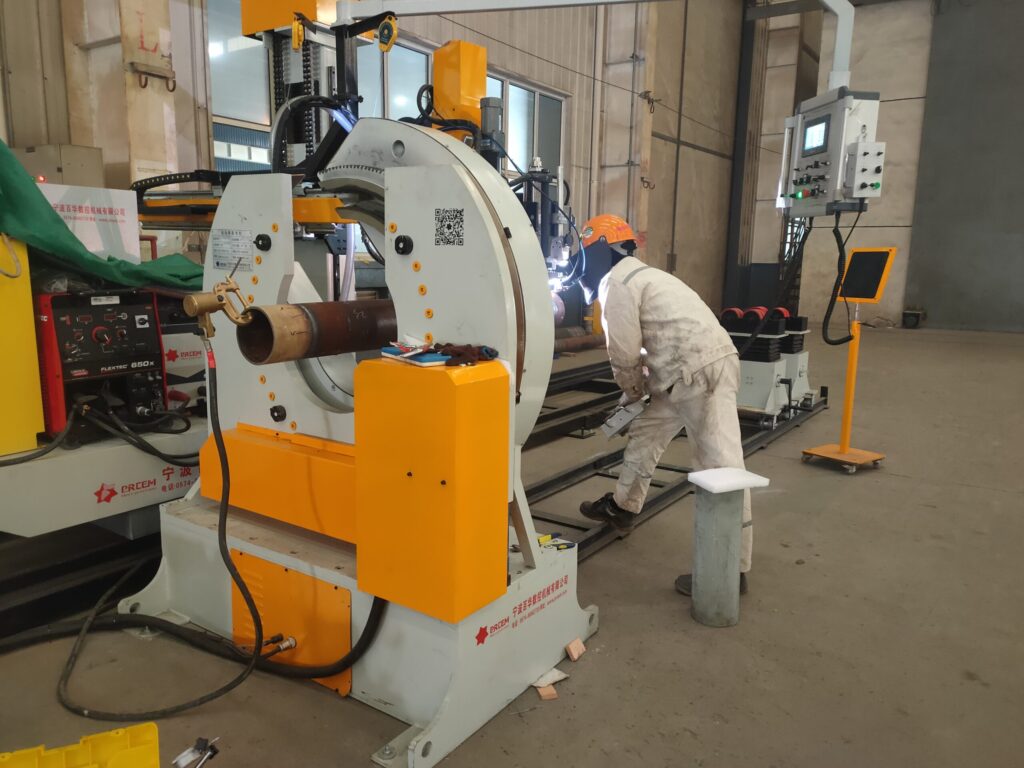

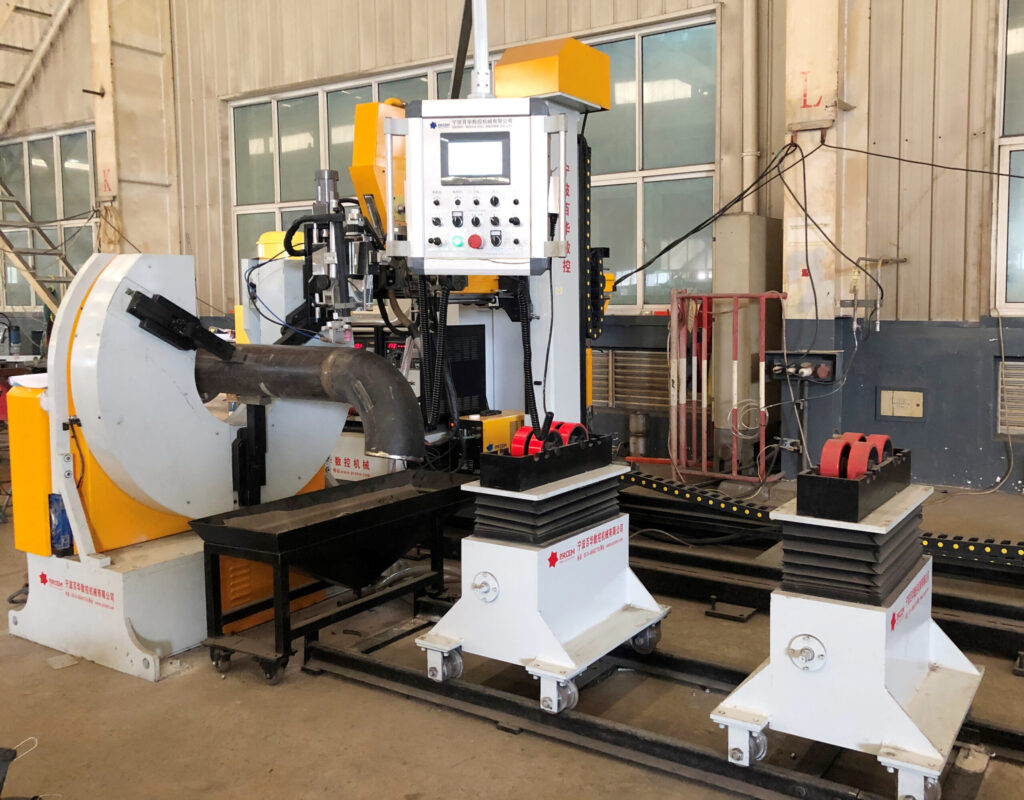

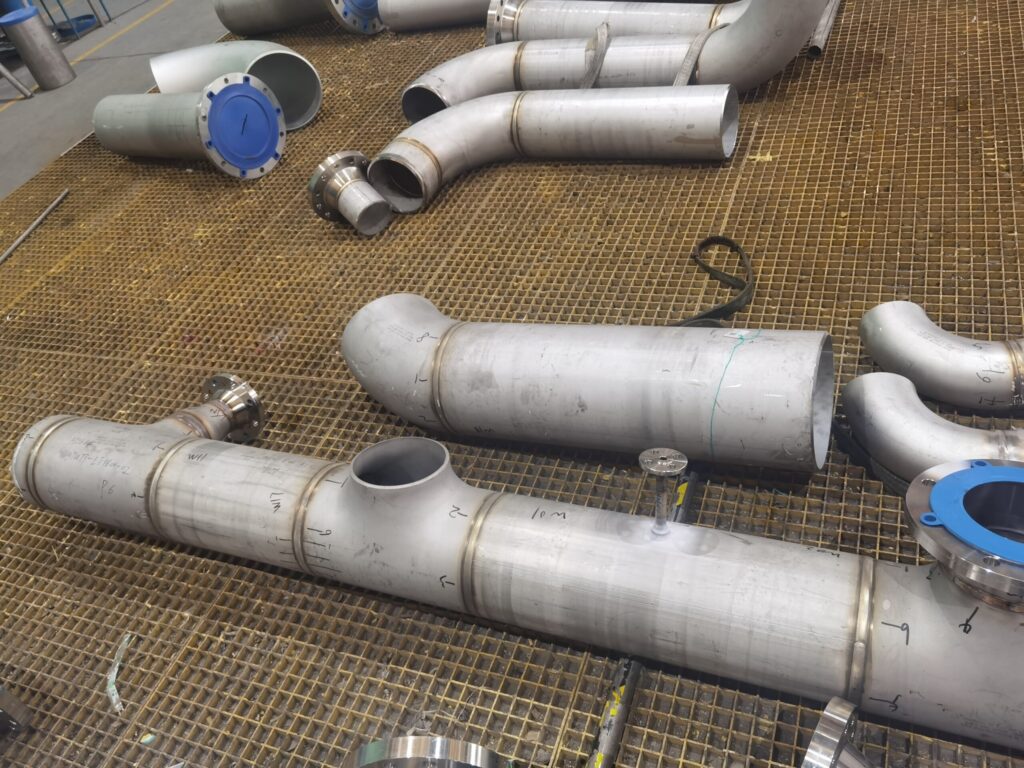

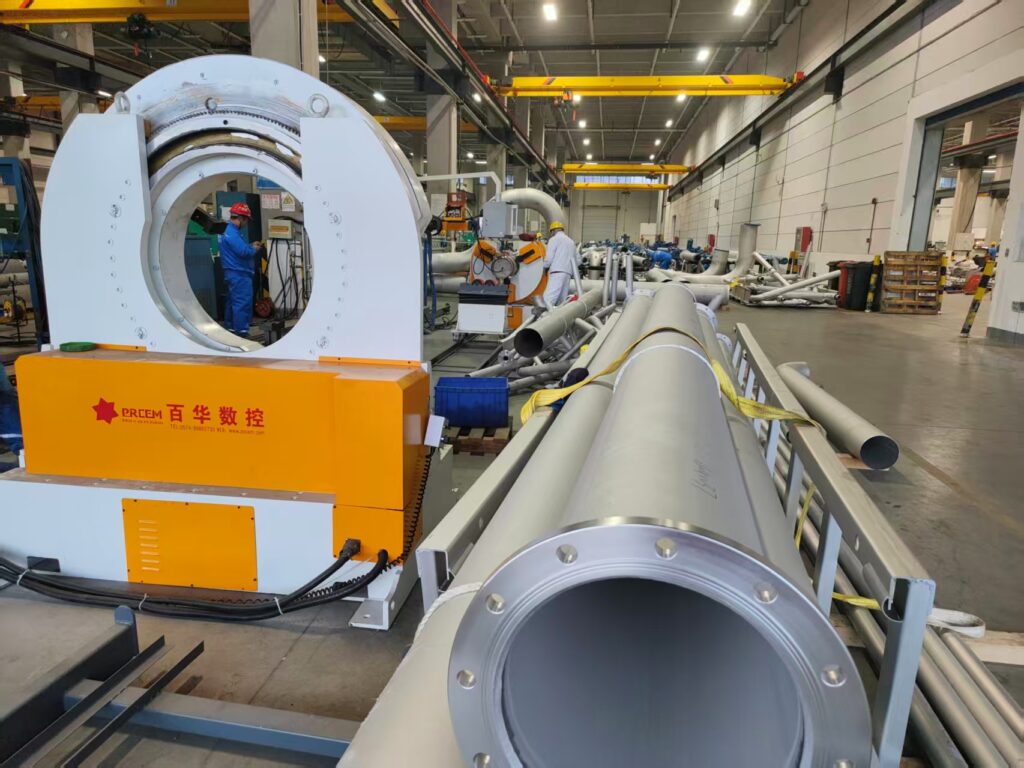

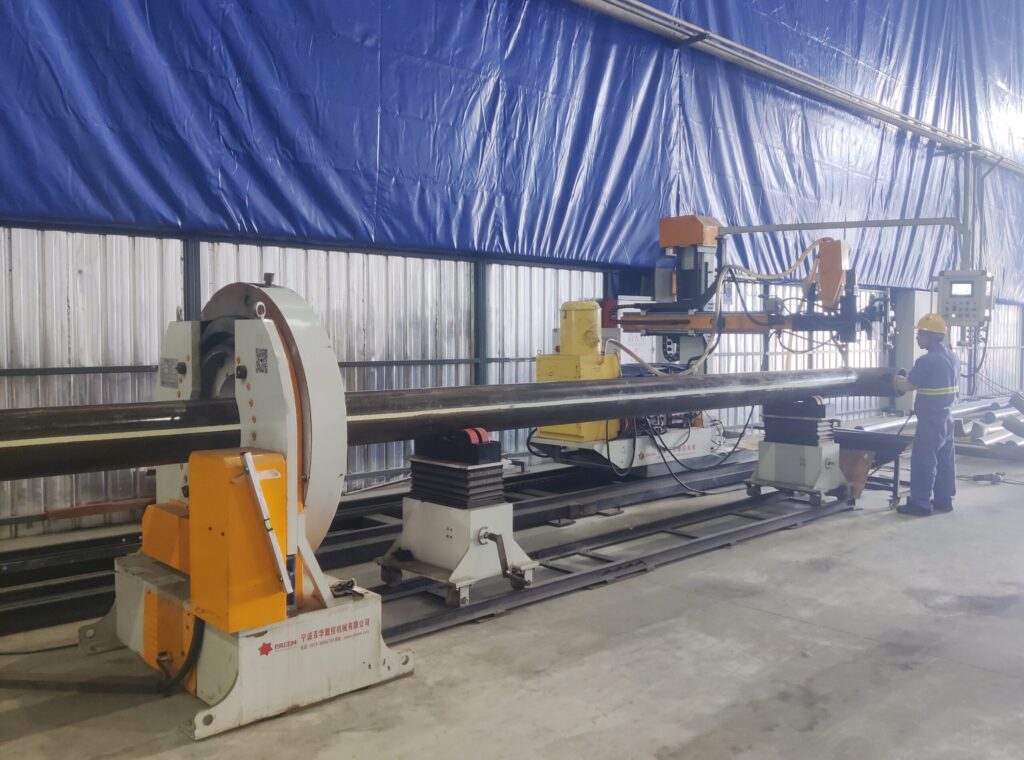

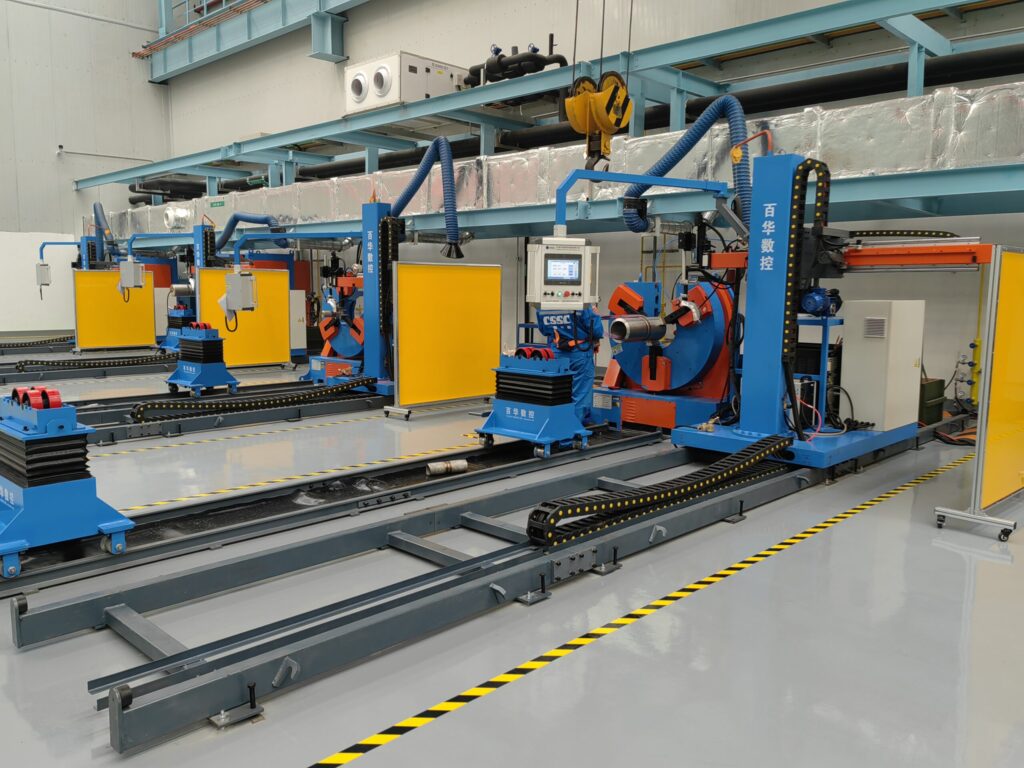

产品图册
多角度展示产品细节与实际应用场景
设备特点
聚焦核心功能与关键性能，突出设备优势与应用价值。
- 稳定同轴： 工件能从U型开口式的卡钳中穿过进行旋转焊接，保证工件和卡钳回转体的同轴，可夹持在离焊缝最近的位置，极大减弱管件椭圆度及弯曲度对焊接效果的影响。
- 中空结构： 独特的U型开口式中空结构，突破传统限制，可完美满足双头弯头等复杂管段的夹持与焊接需求，提升设备通用性。

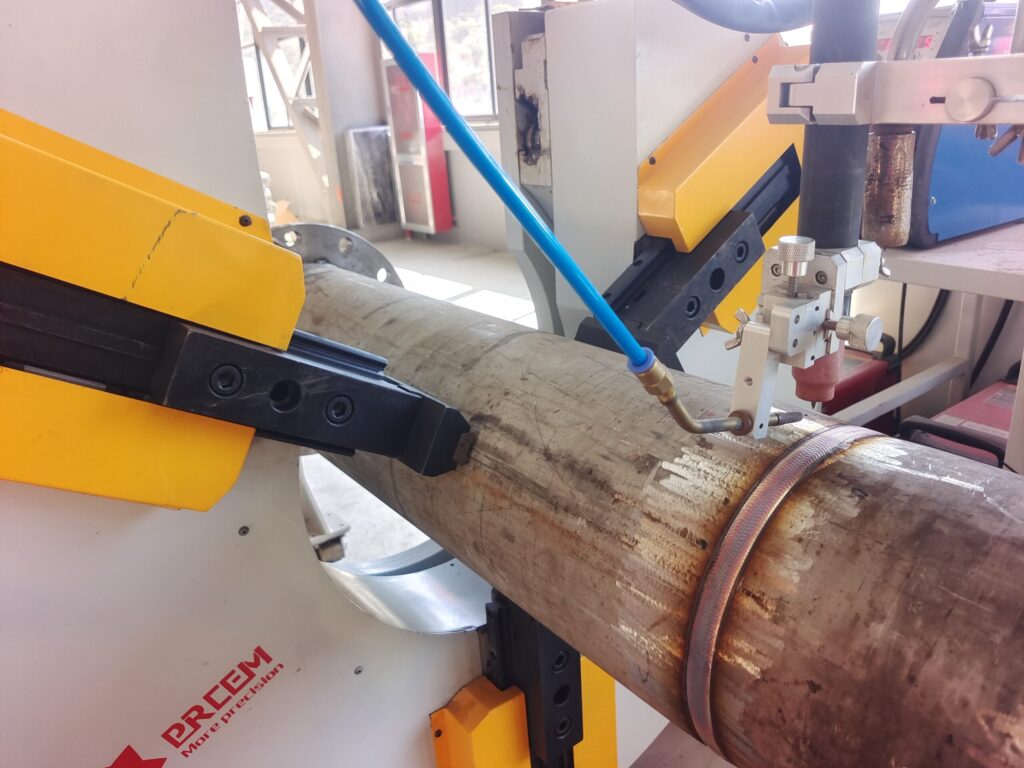

- 驱动夹持： 采用U型驱动卡钳强力夹持工件，确保工件在整个焊接旋转过程中稳固无窜动，从根本上避免了焊接过程中的焊缝跑偏问题。
产品参数
规格型号与技术性能指标一览
| 设备型号 | PPFW-12 | PPFW-16 | PPFW-24 | PPFW-36 |
|---|---|---|---|---|
| 适用管径 | DN40-300 | DN50-400 | DN300-600 | DN600-900 |
| 适用材质 |
碳钢、合金钢、不锈钢、低温钢、双相不锈钢、钛合金等
（另可增配焊接铝合金、铝镁合金等）
|
|||
| 适用坡口型式 | I、V、U、双V型、双V+U等各种坡口形式 | |||
| 适用工件焊缝 | 坡口环焊缝 / 插接角焊缝 | |||
| 焊接工艺 |
TIG
热丝TIG
GMAW
SAW
PAW
（可选其中一种或多种工艺一体）
|
|||
| 夹持方式 | 电动自定心夹持 | |||
| 焊接方式 | 工件旋转，焊枪可水平摆动 / 斜摆 / 不摆动焊接 | |||
| 多层多道焊接 | 可选择单层焊接，也可选择多层多道连续自动焊接完成 | |||
| 控制方式 | WPS焊接工艺专家库系统，手动点动控制 / 自动程序控制 | |||
| 设备基本组成 | U型卡钳式主机 + 移动式悬臂焊机 + 支撑小车 + 轨道系统 + 焊接电源 | |||
※因产品不断迭代升级及不同行业用户间使用工况不同，配置及性能参数以产品订购时为准。

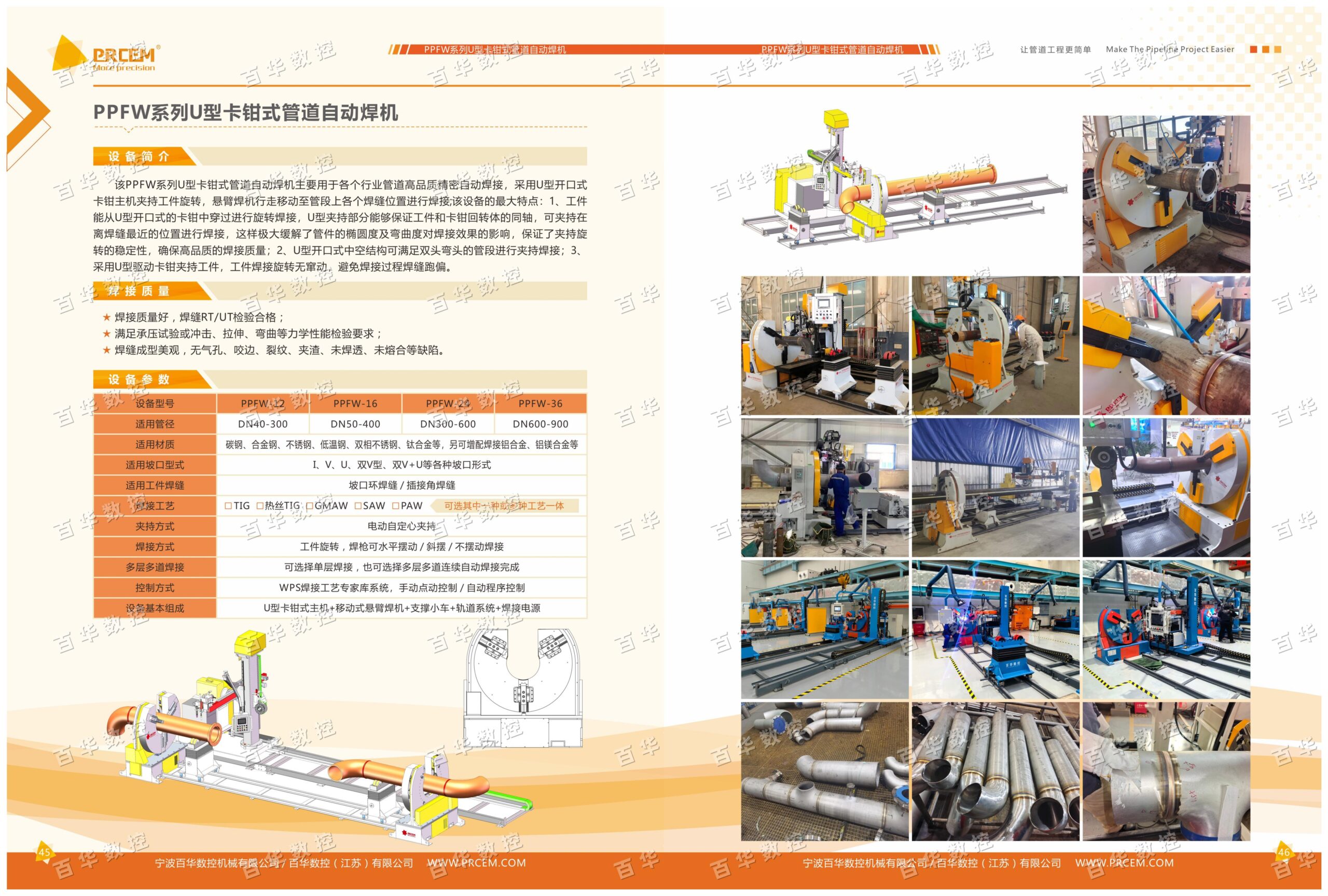

下载材料
